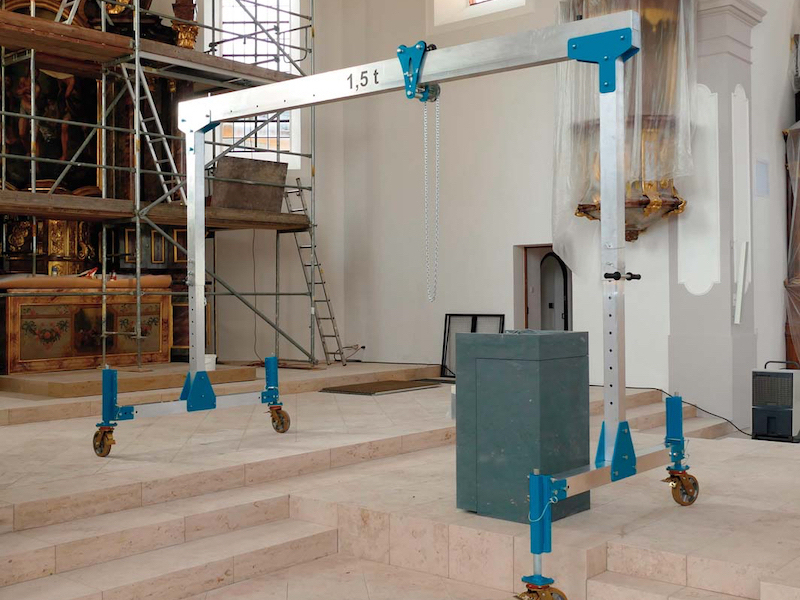

Mobilní dílenský portálový jeřáb J1
Jedná se o dílenský portálový jeřáb s odlehčenou hliníkovou konstrukcí.
Nachází uplatnění především tam, kde je nutno často měnit místo použití jeřábu. Jeřáb zvládne snadno sestavit jedna osoba za cca pět minut.
Jeřáb je dodáván ve statické nebo mobilní verzi.
Dále může být jeřáb vybaven výškově stavitelnými nohami s rozsahem 388 mm, které umožňují jeřáb ustavit na nerovných podlahách či místech s různou výškou opěrných bodů. Na nohy je možno uchytit jak opěrné desky s pogumováním (stacionární varianta), tak kola (mobilní varianta).
Díky modularitě řešení je možno portálový jeřáb snadno upravovat dle aktuáních podmínek.
Na pojízdný vozík je možno zavěsit jak ruční, tak elektrický kladkostroj. V případě použití elektrického kladkostroje je nutné vybavit jeřáb pružinovým kabelem pro přívod napájení kladkostroje.
Technický popis
Nosníky a podpěry dílenského portálového jeřábu jsou vyrobeny z lehkých hliníkových profilů. Montáž tedy zvládne rychle jedna osoba.
Rozpětí je jednostranně nastavitelné v roztečích po 300 mm. Výšku lze měnit v krocích po 100 mm na každé straně pomocí čepů. Součástí dodávky je vozík s kuličkovými ložisky s brzdou. Zatlačením na náklad se vozík snadno posouvá.
Stacionární varianta
- Jeřáb je vybaven čtyřmi opěrnými deskami s pogumováním
- Jeřáb zvládne snadno sestavit jedna osoba za cca pět minut
Mobilní varianta
- Jeřáb je vybaven čtyřmi koly z vulkollanu.
- Pro snadnou montáž jednou osobou jsou zapotřebí čtyři podpěrné zvedáky, které nejsou součástí základní verze.
- Jako příslušenství je možno dokoupit 4 integrované výsuvné zvedáky.
- Až do zatížení 1 000 kg je možno jeřábem pohybovat po rovném a pevném podkladu.
Výsuvné nohy
- celková výška výsunu 388 mm
- hrubé nastavení - mechanický výsun - zajištění čepm: 0-250 mm
- přesné nastavení šroubem: 0-138 mm
Technické parametry
- Nosnost: 1500 kg
- Celková výška: 1950 - 2750 mm
- Celková délka nosníku: 4000 mm
- Rozteč nohou: 2500 - 3700 mm ( stativelné po 300 mm )
- Šířka: 1650 mm
