Elektrický tahač ROBIK Q30
Formulář poptávky dočasně mimo provoz !!! Poptávky zasílejte na e.koncek@conncept.cz
Hledáte spolehlivého pomocníka pro převážení těžkých nákladů a břemen? Elektrický tahač ROBIK Q30 by mohl být tím správným řešením pro Vás.
Elektrické tahače slouží pro tažení nebo tlačení nákladů a břemen, které není schopna obsluha přemístit vlastní silou.
Jsou určeny především pro tažení nebo tlačení různých přívěsných vozíků a vozů, platforem na kolečkových podvozcích, ale také pro tažení břemen, které mají kola jako součást vlastní konstrukce.

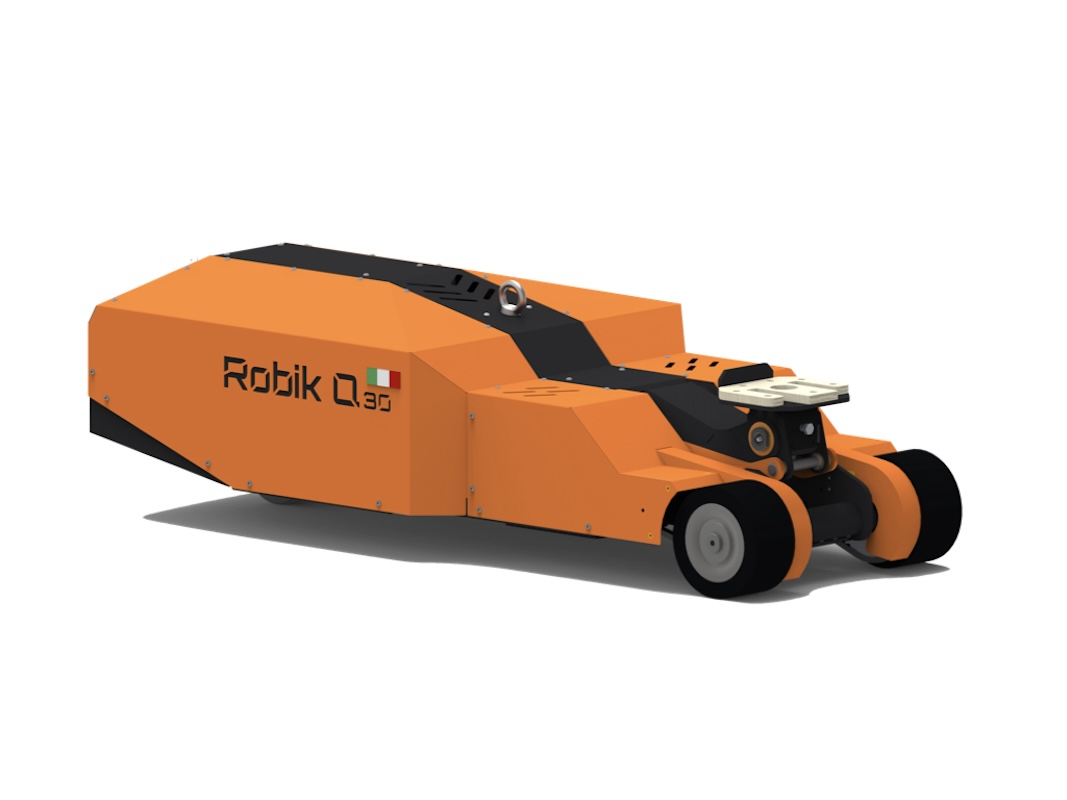

Elektrický tahač ROBIK Q30 se vyznačuje kompaktní konstrukcí, malými rozměry, vysokou tažnou silou, vysokou nosností nosné části, která podpírá náklad a velmi dobrou manévrovatelností.
Proto jsou vhodným řešením i pro manipulaci v omezených prostorech.
Číst víceMáte zájem o produkt?
POPIS
Elektrický tahač ROBIK Q30 má dvě zadní hnaná kola a jedno přední řídící kolo. Přední řídící kolo se natáčí v úhlu přibližně 75° doprava a doleva a je vybaveno také samostředícím systémem.
Kovový rám, ke kterému jsou upevněny veškeré komponenty - pohonná jednotka, baterie, řídící jednotka atd. je navržen tak, aby byl co nejnižší. Vše je zakrytováno horním krytem.

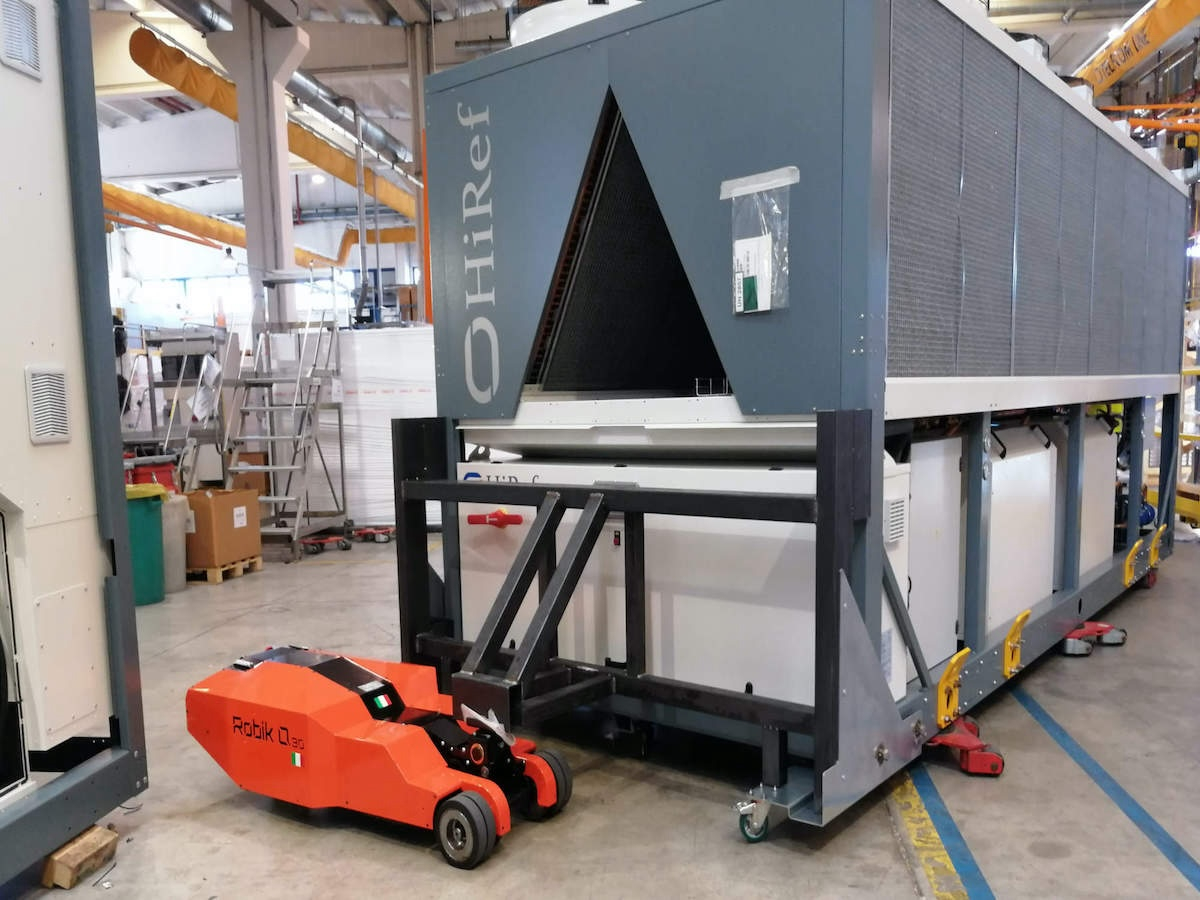

Tahač je vybaven zvedacím ramenem s nosnou deskou, o kterou se opírá náklad. Nosná deska je otočná a je možno na ní namontovat případné adaptéry. Adaptéry jsou vyráběny na zakázku. Standardně lze do středu desky upevnit standardní kouli pro tažení vozíků nebo přívěsů. Rameno je zvedáno pomocí hydraulického válce.
Hlavní inovace, která vedla k minimalizaci rozměrů a hmotnosti tahače, je právě umístění nosné desky před zadní hnanou nápravu.
Díky nízké konstrukci (442 mm) tahač ROBIK Q30 snadno najede pod náklad. Zadní část s nosnou deskou je ještě více snížená. Nosná deska je ve výchozí poloze je ve výšce 226 mm. Nosnou desku je možné zvednout o 296 mm. Nosná deska může být zatížena hmotností až 3000 kg. Čím více je nosná deska zatížená, tím hmotnější náklad je tahač schopen přemístit.
Tahač je vybaven závěsným okem pro převážení pomocí jeřábu. Tahač je možné převážet také pomocí vysokozdvižného vozíku.
TAŽNÁ SÍLA
Skutečná tažná síla se může lišit jmenovité tažné síly, proto je každý projekt posuzován samostatně. Tažná síla závisí na níže uvedených parametrech:
- velikost zatížení hnané nápravy elektrického tahače (velikost zatížení ramene s nosnou deskou),
- typ povrchu, po kterém je náklad převážen,
- sklon a tření povrchu, po kterém je náklad převážen,
- typ a počet kol, které podpírají náklad.
OVLÁDÁNÍ TAHAČE, KONTROLNÍ A BEZPEČNOSTNÍ PRVKY
Elektrický tahač je ovládán pomocí rádiového ovládání. Obsluha může během manipulace obcházet převážený náklad a mít detailní přehled o možných kolizích. Tahač má plynulý rozběh a má velmi dobré manévrovací schopnosti, což napomáhá přesné manipulaci.
Tahač je vybaven světelnou a zvukovou signalizací , která je aktivována během pohybu tahače. Takže ho není možné během jízdy přehlédnout.

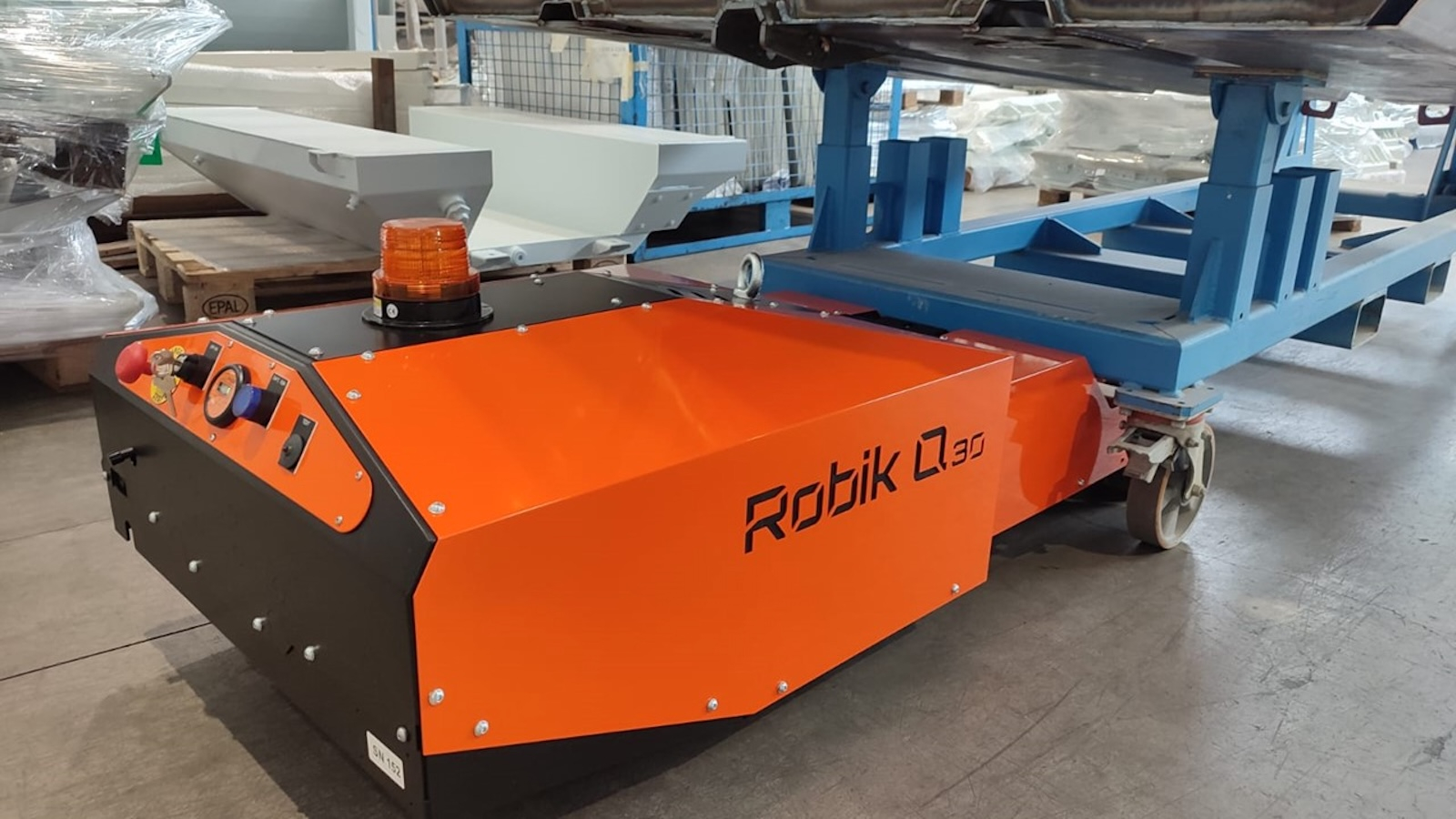

Všechny ovládací a kontrolní prvky jsou umístěny na přední části tahače. Je zde také umístěn displej, na kterém je možno kontrolovat stav nabití baterie, a také bezpečnostní STOP tlačítko.
OBLASTI POUŽITÍ
- Logistická centra - přesun těžkých nákladů v logistických centrech
- Těžký průmysl - převážení strojů a nákladů ve výrobních závodech

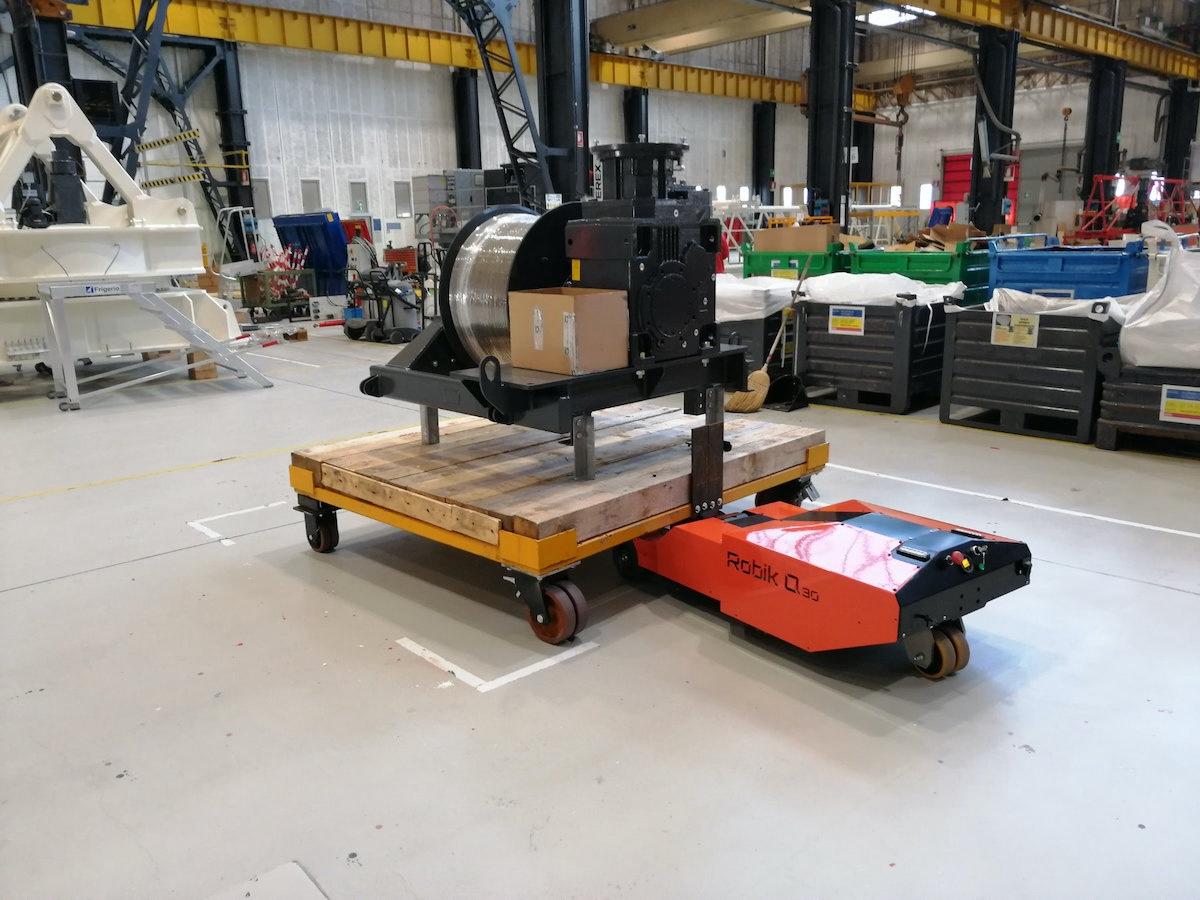

- Strojírenské firmy - převážení polotovarů na vozících a platformách
- Betonárny - tažení prefabrikátů na vozících

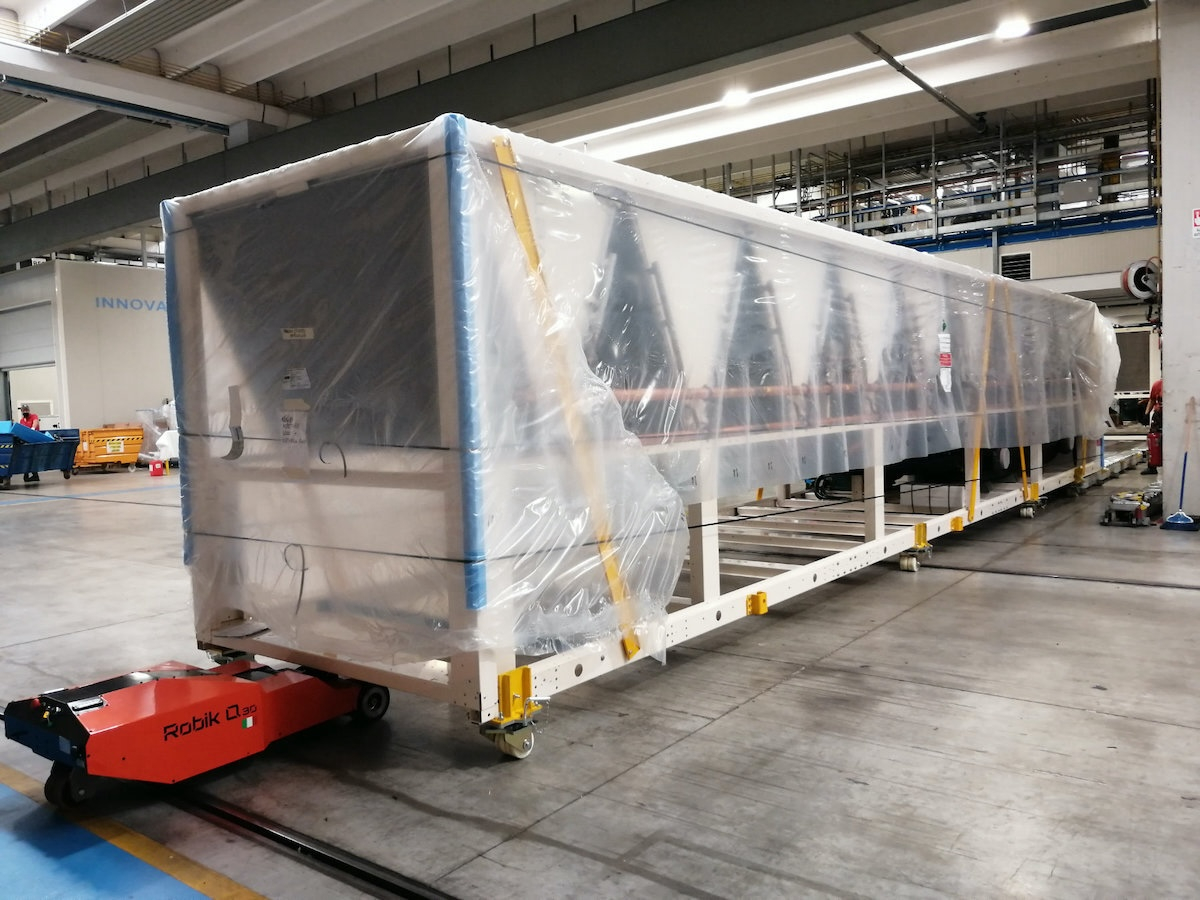

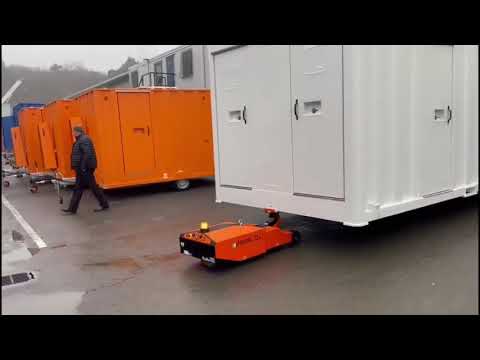

- Vývobci kontejnerů a technologií instalovaných do kontejnerů - převážení kontejnerů na kolových podvozcích během procesu výroby či expedice

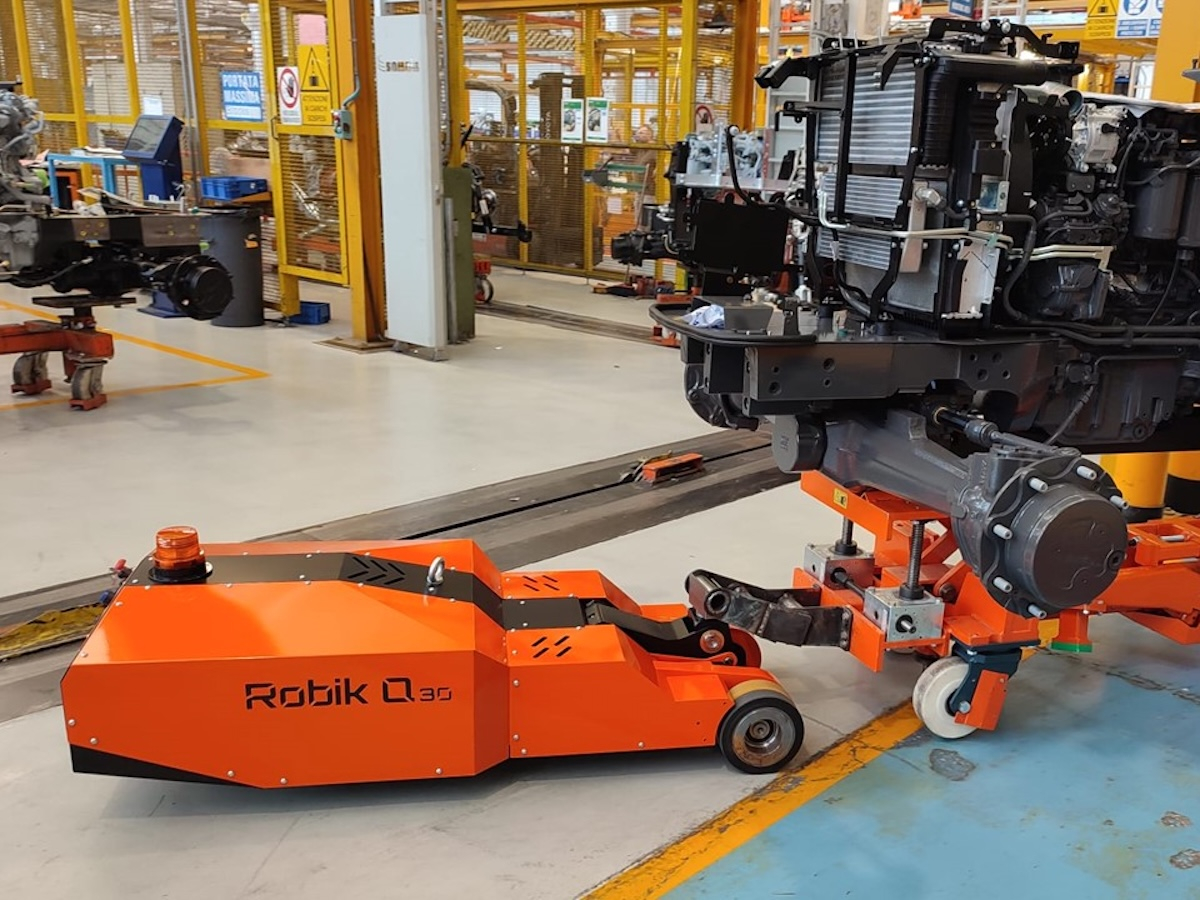

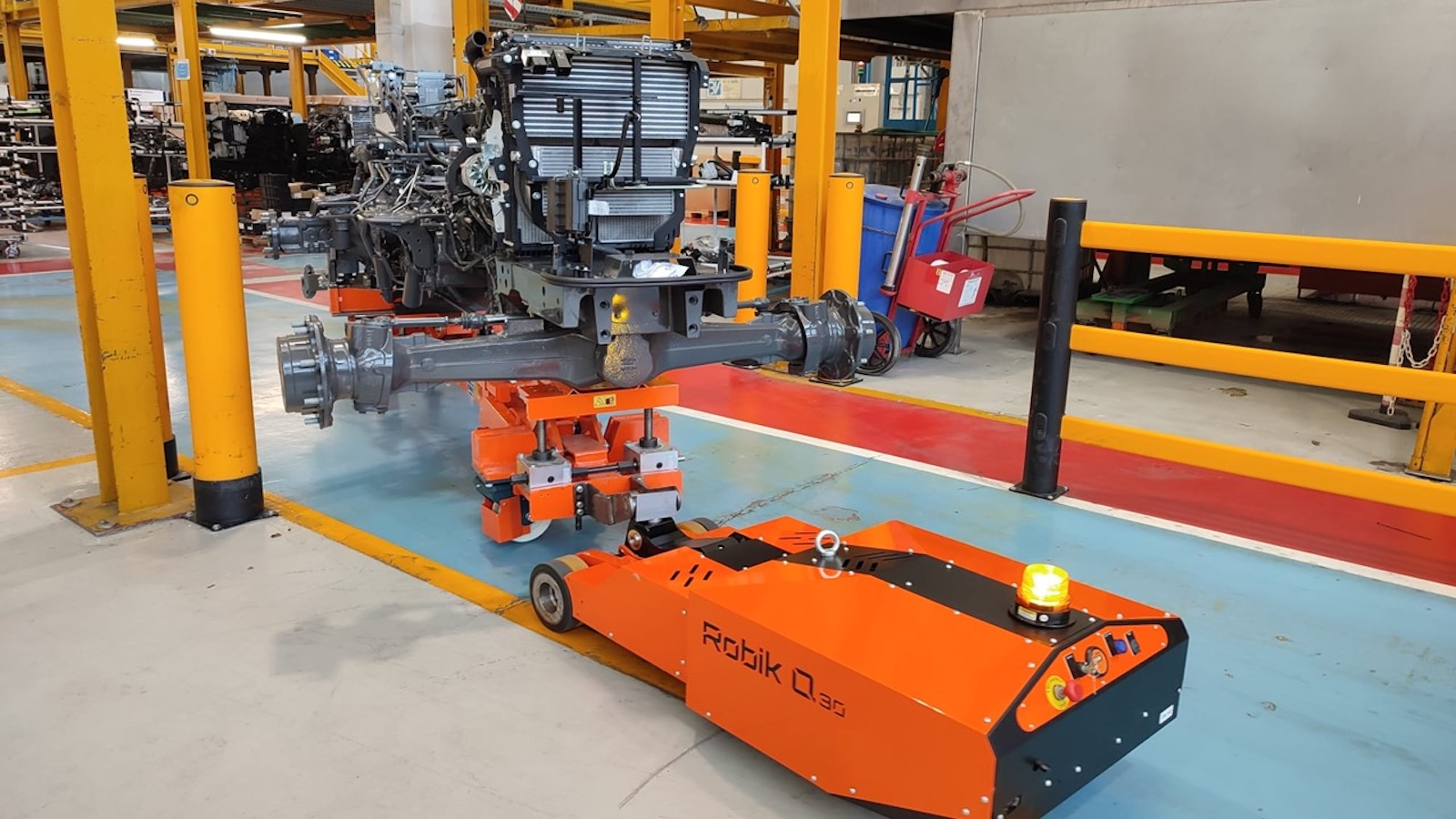

- Automobilový průmysl - převážení nákladních vozů a autobusů během procesu výroby a montáže

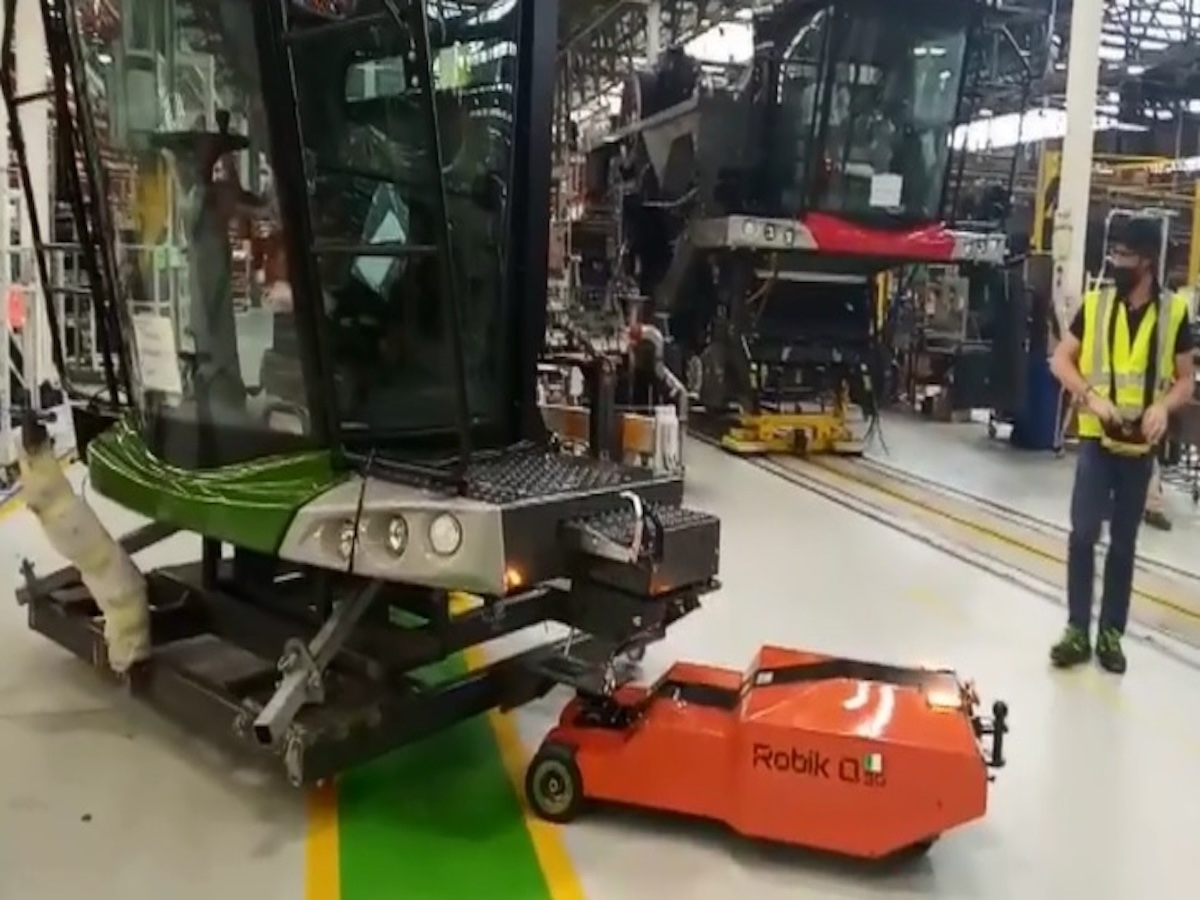

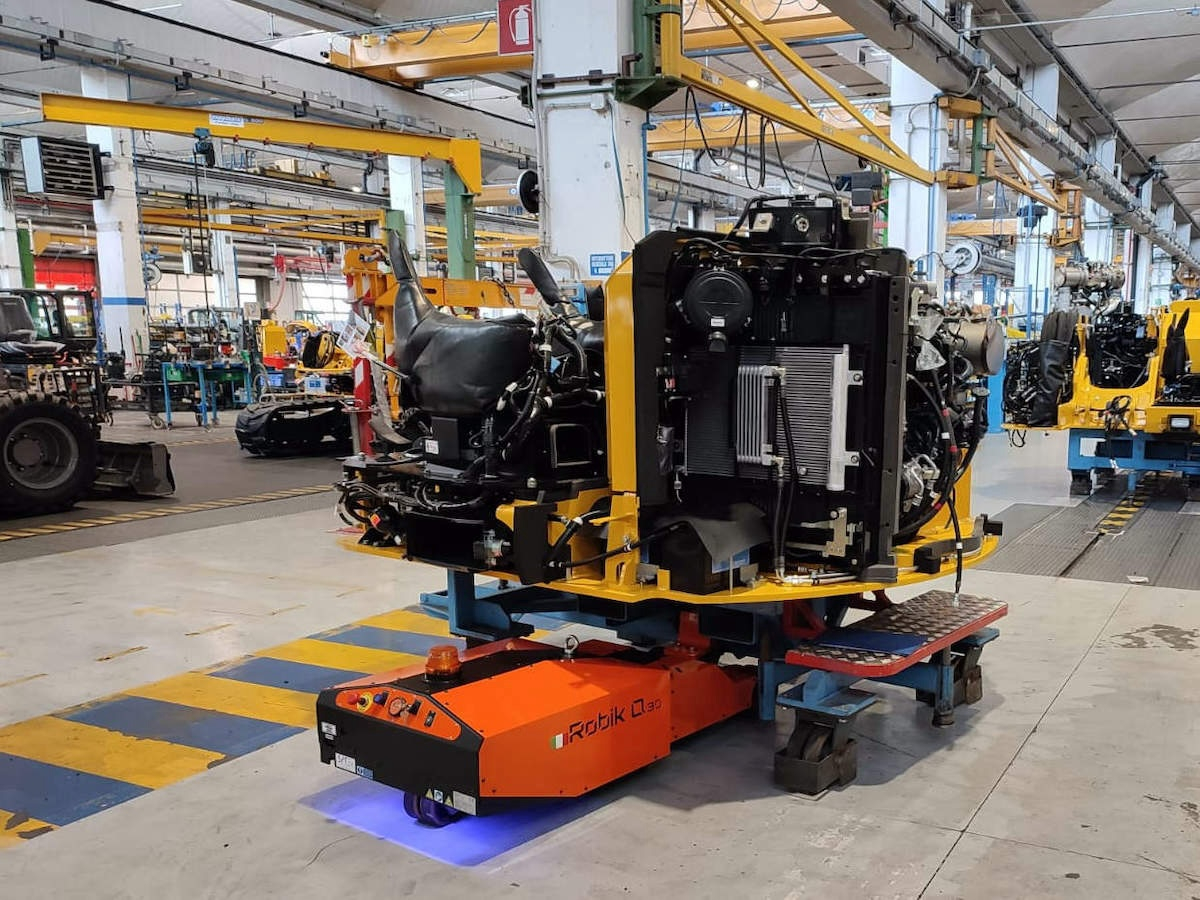

- Výrobci stavebních a zemědělských strojů - převážení polotovarů nebo finálních produtků na vozících

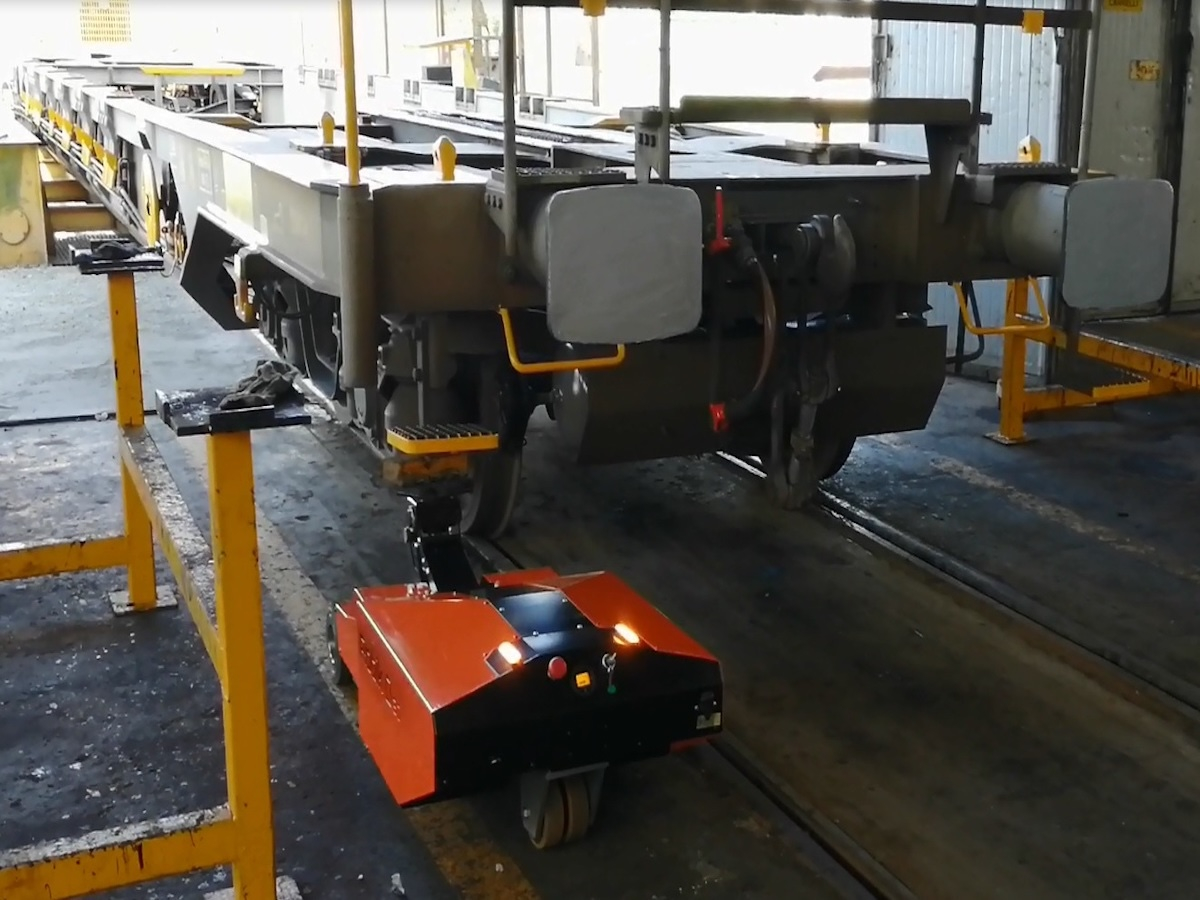

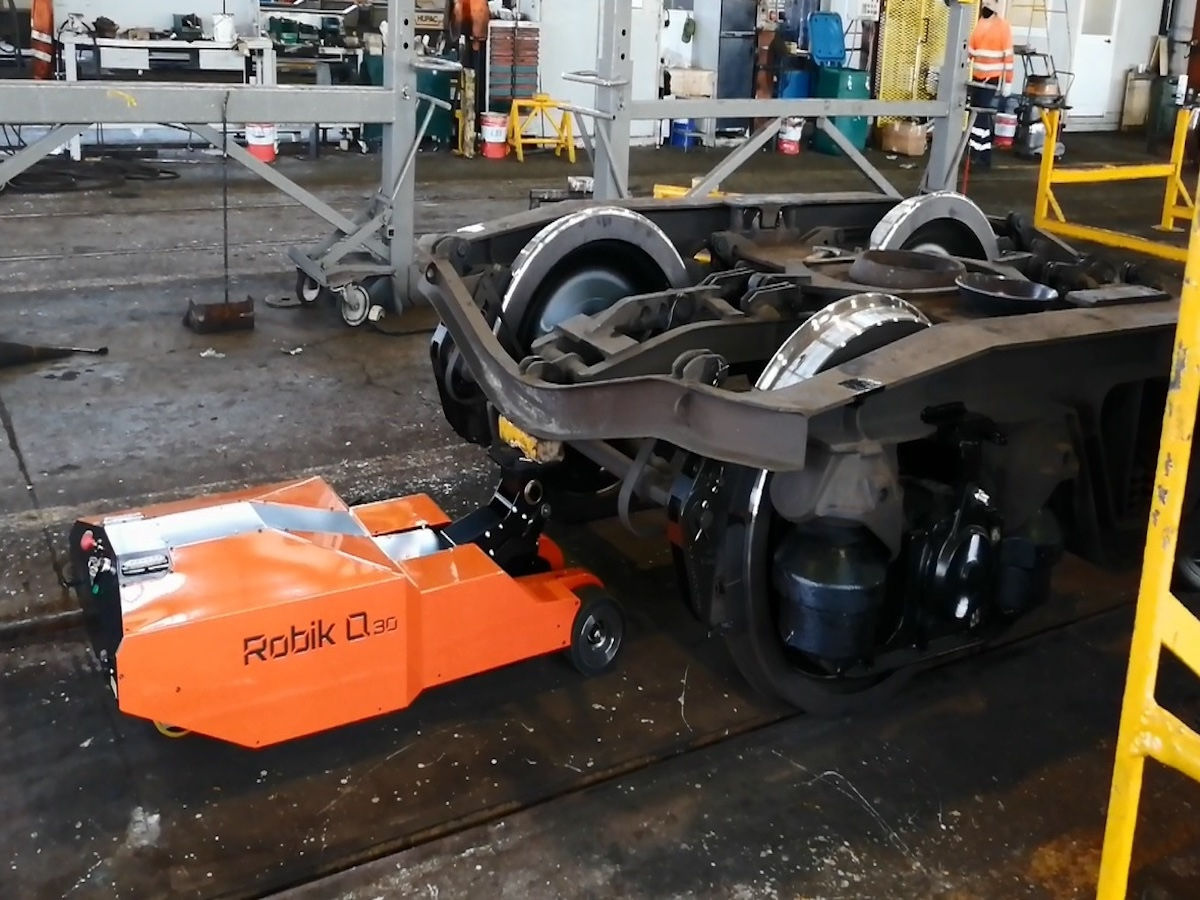

- Železniční průmysl - převážení kolových vozů během procesu výroby
- Letecký průmysl - tažení letadel

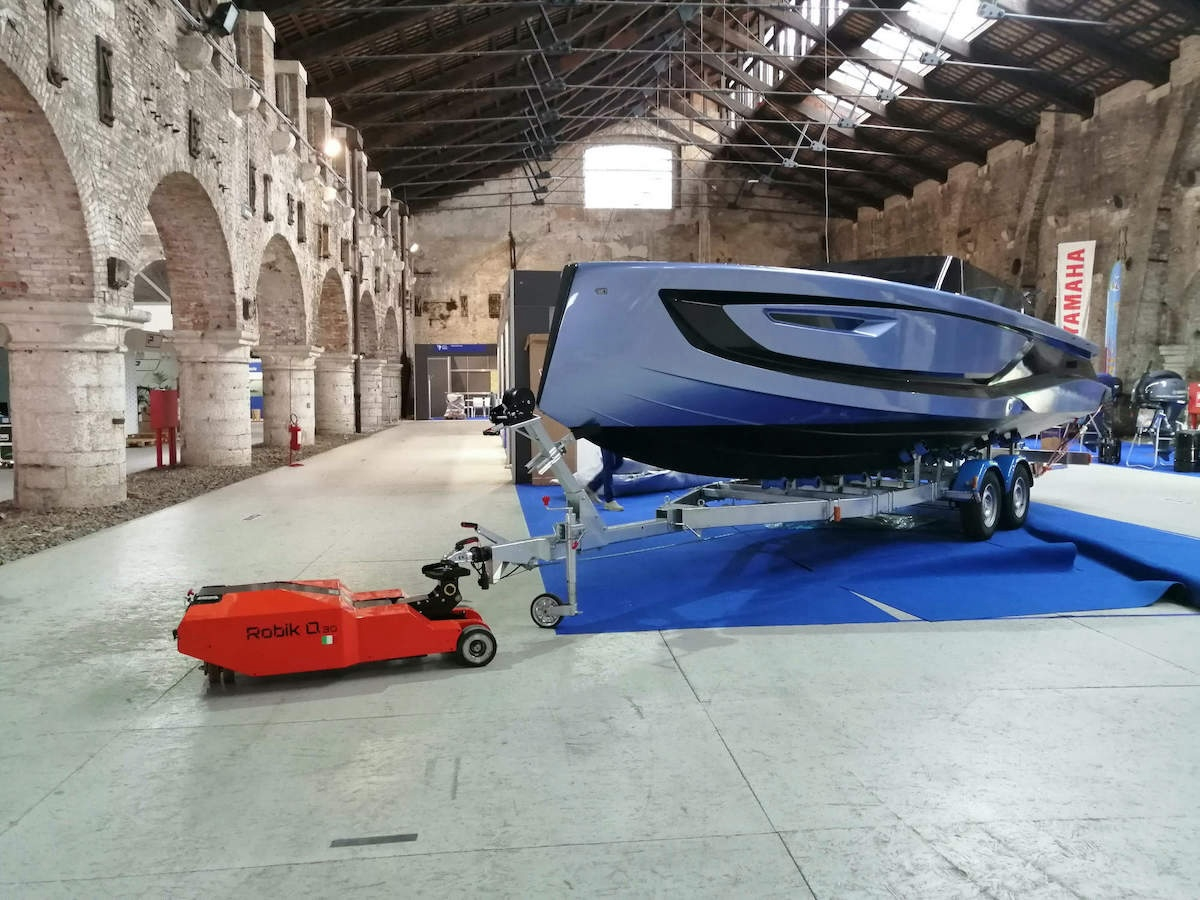

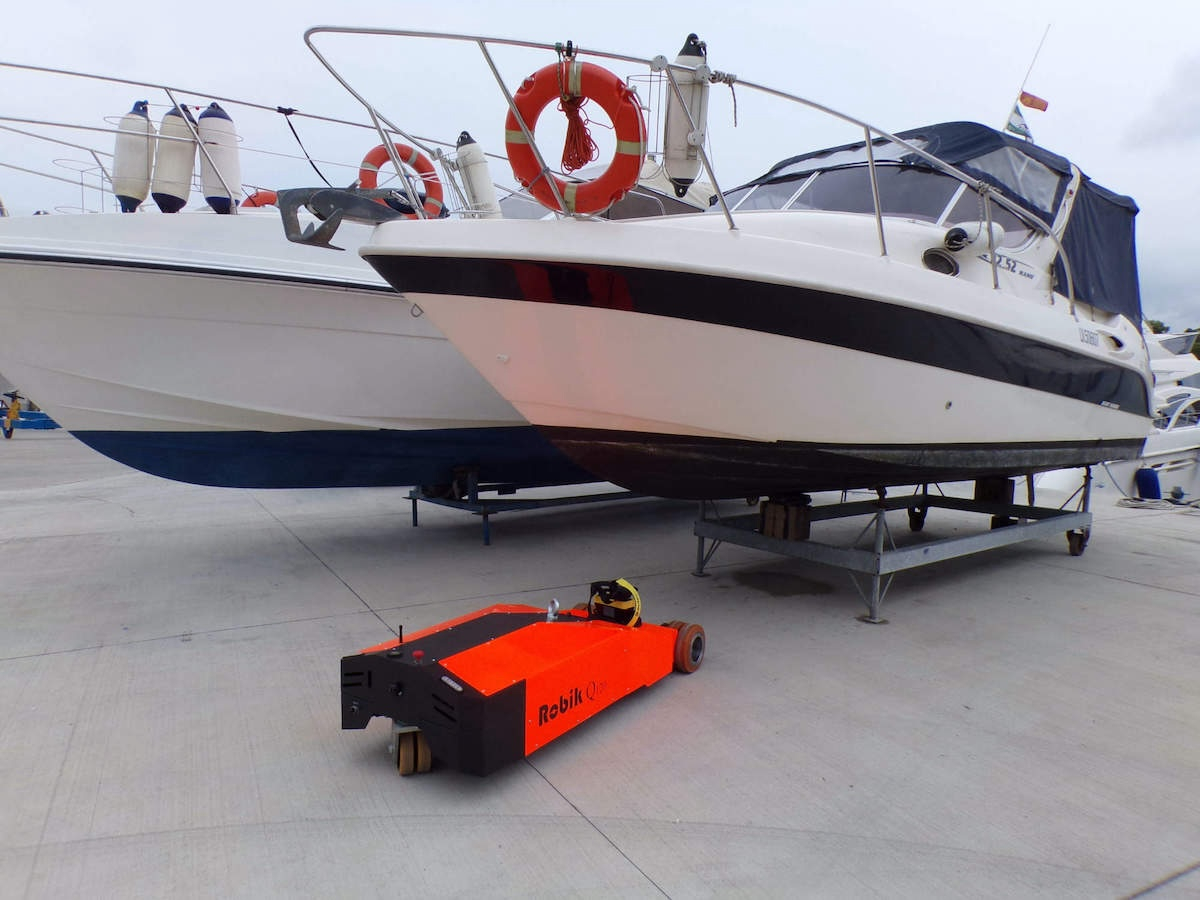

- Lodní průmysl - manipulace s loděmi a náklady v docích
HLEDÁTE JINÉ TECHNICKÉ ŘEŠENÍ ?
V tom případě by Vám mohly zaujmout ...
|
ZÁKLADNÍ CHARAKTERISTIKY |
|
|
Typ |
Robik Q30/R |
|
Popis |
Elektrický tahač |
|
Ovládání |
Rádiové dálkové ovládání - joystikové |
|
Hmotnost |
+/- 375 kg (v závislosti na finálním provedení) |
|
Maximální rychlost vpřed |
3,5 km/hod |
|
Maximální rychlost vzad |
3,5 km/hod |
|
Tažnost / přívěs s max. 2/4 koly se středním koeficientem tření ( např. pneumatiky, gumová kola ) |
10-20 t |
|
Tažnost / přívěs s max. 2/4 koly s nízkým koeficientem tření ( např. ocelová kola) |
více než 20 t |
|
Tažná síla (síla vyvinutá při tažení nákladu) na rovném povrchu při svislém zatízení min. 500 kg |
+/- 620 kg / 6.080 N |
|
Tlačná síla (síla vyvinátá při tlačení nákladu) na rovném povrchu při svislém zatízení min. 500 kg |
+/- 580 kg / 5.690 N |
|
Nosnost výklopného ramene s nosnou deskou |
3.000 kg |
|
Maximální sklon se sníženou zátěží |
8,5° |
|
Povrchová úprava / nátěr |
Polyesterový práškový lak |
|
Světelná signalizace při pohybu |
blikající světlo |
|
Akustická signalizace |
bzučák |
|
Odpojovací zařízení na stroji |
nouzové tlačítko |
|
Hladina hluku pro obsluhu (pípání) |
+/- dB< 45 |
|
Teplota okolí |
-10°/40°C |
|
Vlhkost max |
80% |
|
Prostředí použití |
vnitřní, venkovní |
|
ELEKTRO |
|
|
Motory |
2 x 2,2kW |
|
Provozní napětí |
24 V |
|
Stupeň krytí motoru IP |
IP 54 |
|
Typ baterií |
Trakční - Dry Deep Cycle - GEL |
|
Počet baterií |
2 ks |
|
Průměrná autonomie při nepřetržitém provozu |
3-4 h |
|
Doba dobíjení baterie: |
+/- 8 h |
|
Spotřeba energie během celého nabíjecího cyklu |
max. 2,5kWh |
|
NABÍJEČKA |
|
|
Typ nabíječky baterií |
externí, vysokofrekvenční |
|
Vstupní napětí nabíječky |
230 V / 50-60 Hz |
|
Jištění nabíječky |
16 A |
|
ROZMĚRY |
|
|
Délka zařízení |
1530 mm |
|
Šířka zařízení |
710 mm |
|
Výška zařízení |
442 mm |
|
Výška nosné desky min: |
228 mm |
|
Výška nosné desky max. |
525 mm |
|
Počet předních kol |
2 ks |
|
Průměr předních kol |
150 mm |
|
Počet zadních kol |
2 ks |
|
Průměr zadních kol |
200 mm |
|
Vnější rozteč zadních kol |
576 mm |
