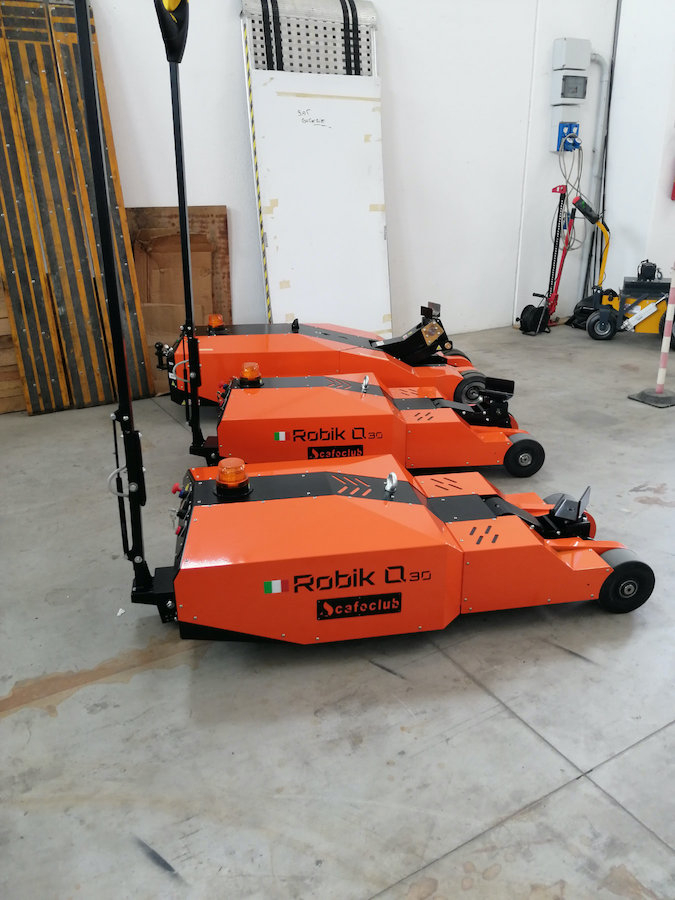

Elektrický tahač ROBIK Q30 TVC

POPIS

POPIS

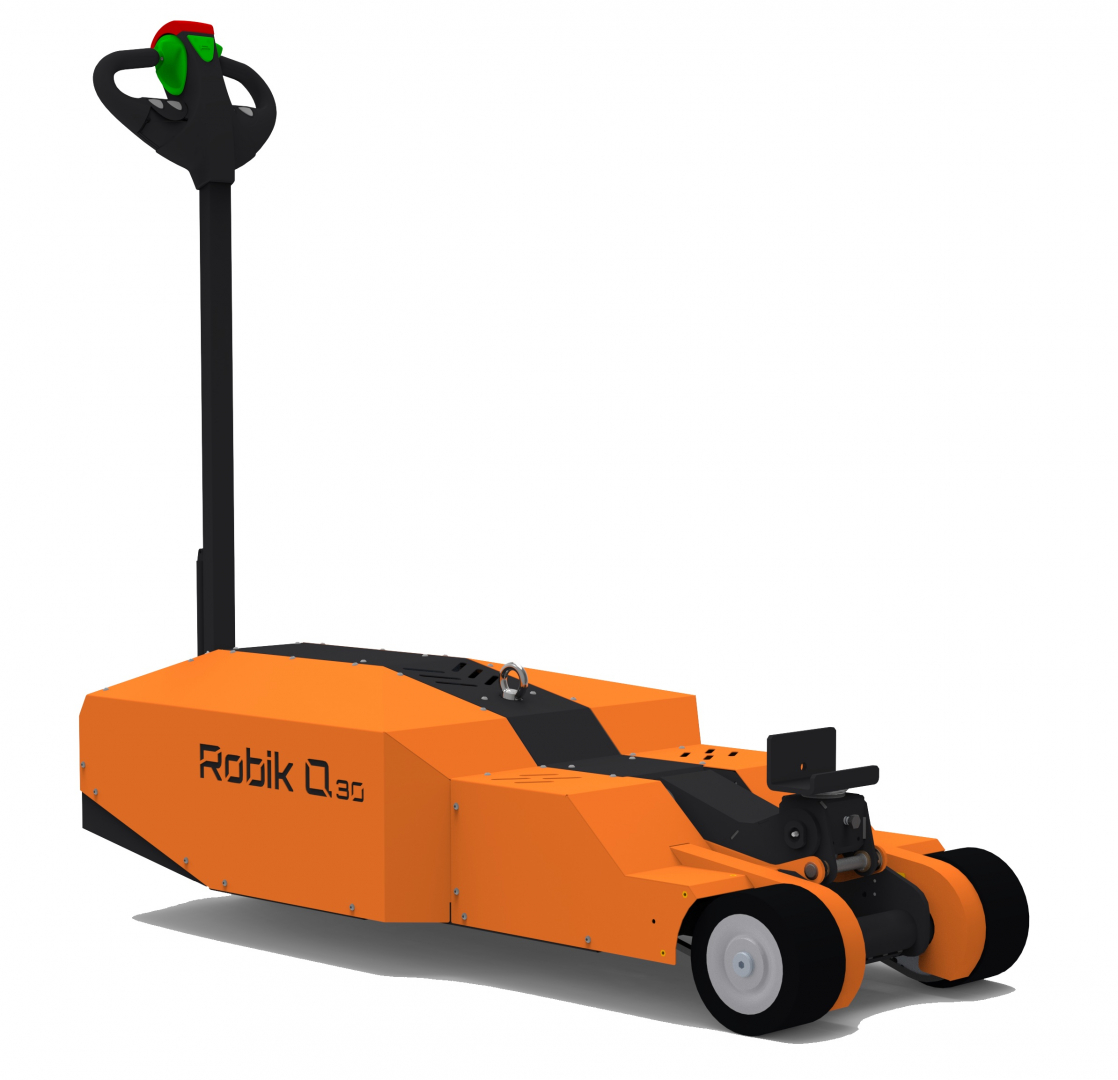

Elektrický tahač ROBIK Q30 TVC má dvě zadní hnaná kola a jedno přední řídící kolo. Přední řídící kolo se natáčí v úhlu přibližně 75° doprava a doleva a je vybaveno také samostředícím systémem.

Kovový rám, ke kterému jsou upevněny veškeré komponenty - pohonná jednotka, baterie, řídící jednotka atd. je navržen tak, aby byl co nejnižší. Vše je zakrytováno horním krytem.

Tahač je vybaven zvedacím ramenem s nosnou deskou, o kterou se opírá náklad. Nosná deska je otočná a je možno na ní namontovat případné adaptéry. Adaptéry jsou vyráběny na zakázku. Standardně lze do středu desky upevnit standardní kouli pro tažení vozíků nebo přívěsů. Rameno je zvedáno pomocí hydraulického válce.

Hlavní inovace, která vedla k minimalizaci rozměrů a hmotnosti tahače, je právě umístění nosné desky před zadní hnanou nápravu.

Díky nízké konstrukci (442 mm) tahač ROBIK Q30 TVC snadno najede pod náklad. Zadní část s nosnou deskou je ještě více snížená. Nosná deska je ve výchozí poloze je ve výšce 226 mm. Nosnou desku je možné zvednout o 296 mm. Nosná deska může být zatížena hmotností až 3000 kg. Čím více je nosná deska zatížená, tím hmotnější náklad je tahač schopen přemístit.

Tahač je vybaven závěsným okem pro převážení pomocí jeřábu. Tahač je možné převážet také pomocí vysokozdvižného vozíku.

TAŽNÁ SÍLA

Skutečná tažná síla se může lišit jmenovité tažné síly, proto je každý projekt posuzován samostatně. Tažná síla závisí na níže uvedených parametrech

• velikost zatížení hnané nápravy elektrického tahače (velikost zatížení ramene s nosnou deskou)
• typ povrchu, po kterém je náklad převážen
• sklon a tření povrchu, po kterém je náklad převážen
• typ a počet kol, které podpírají náklad

OVLÁDÁNÍ TAHAČE, KONTROLNÍ A BEZPEČNOSTNÍ PRVKY

Elektrický tahač je ovládán pomocí dlouhé ovládací oje, spřažené s předním ovládacím kolem. Použití ovládací oje se synchnizovaným systémem řízení umožňuje i méně zkušeným operátorů přesně manipulovat s břemeny a urychlit tak manipulaciu s materiálem

Tahač je vybaven světelnou a zvukovou signalizací , která je aktivována během pohybu tahače. Takže ho není možné během jízdy přehlédnout.

Všechny ovládací a kontrolní prvky jsou umístěny na přední části tahače. Je zde také umístěn displej, na kterém je možno kontrolovat stav nabití baterie, a také bezpečnostní STOP tlačítko.

TECHNICKÉ PARAMETRY

• Tažná a tlačná síla:  +/- 15 000 kg
• Výkon: 1360 W
• Maximální nosnost výklopného ramene s nosnou deskou: 3000 kg
• Hmotnost: 390 kg
• Rozměry: 1720 x 710 x 442 mm
• Délka ovládací oje: 1300 mm (nebo cca 1800 mm )
• Výška podepření nákladu: 226 - 522 mm
• Maximální rychlost: 4 km/h
• Maximální překonatelný sklon se sníženým zatížením: 15%
• Provozní teplota: -10°C / +40°C
• Celková kapacita baterií: +/- 240 Ah
• Průměrná výdrž baterií při kontinuální práci: cca 3-4 hod.
• Napětí baterie: 24 V
• Max. doba nabíjení: +/- 8 hod
• Vstupní napětí pro dobíjení baterie: 230 V / 50 -60 Hz

OBLASTI POUŽITÍ

• Logistická centra - přesun těžkých nákladů v logistických centrech
• Těžký průmysl - převážení strojů a nákladů ve výrobních závodech
• Strojírenské firmy - převážení polotovarů na vozících a platformách
• Betonárny - tažení prefabrikátů na vozících
• Vývobci kontejnerů a technologií instalovaných do kontejnerů - převážení kontejnerů na kolových podvozcích během procesu výroby či expedice
• Automobilový průmysl - převážení nákladních vozů a autobusů během procesu výroby a montáže
• Výrobci stavebních a zemědělských  strojů - převážení polotovarů nebo finálních produtků na vozících
• Železniční průmysl - převážení kolových vozů během procesu výroby
• Letecký průmysl - tažení letadel

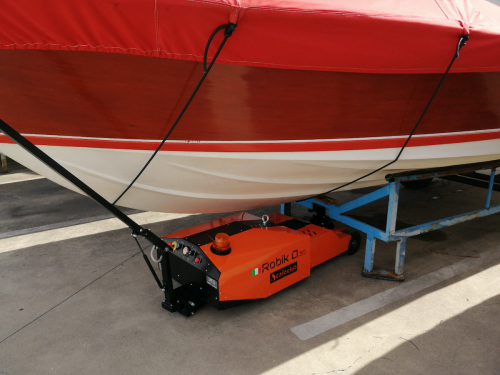

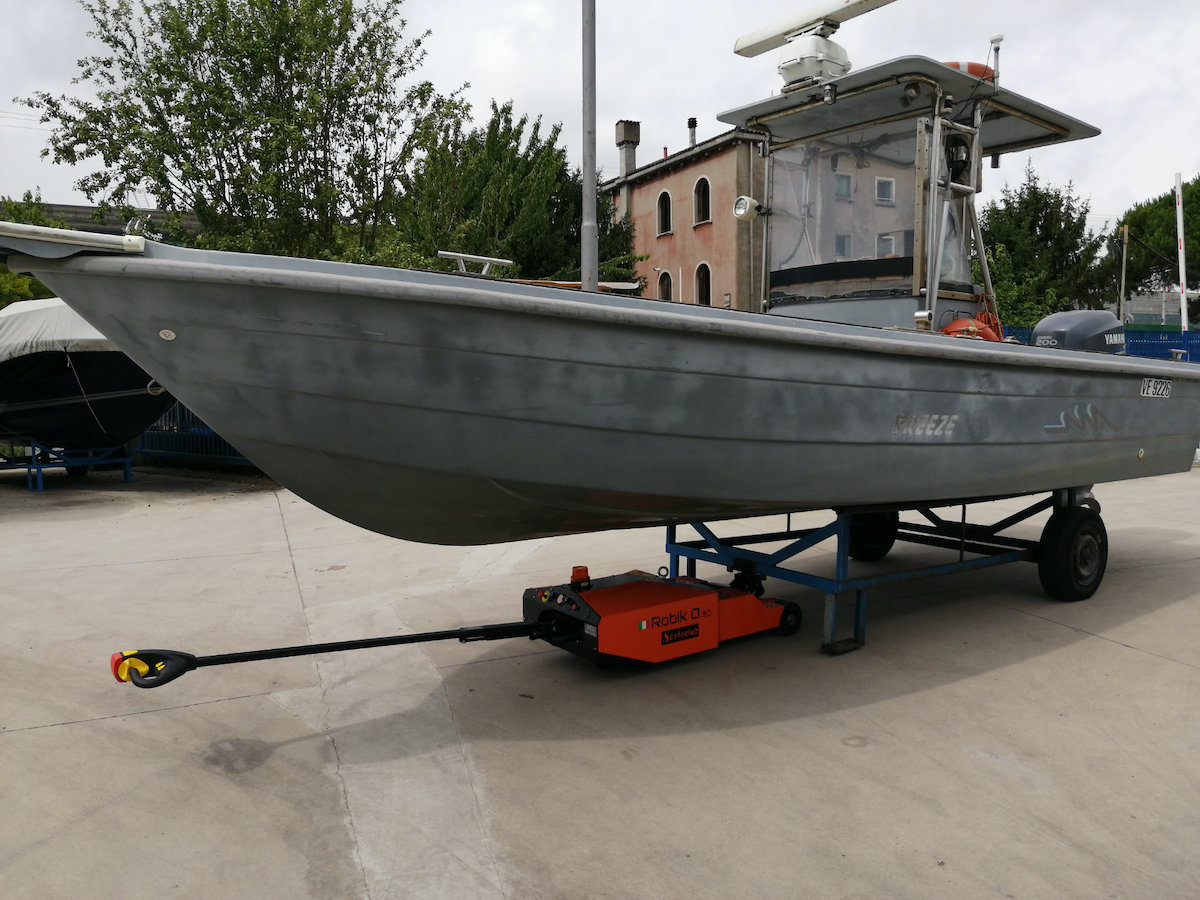

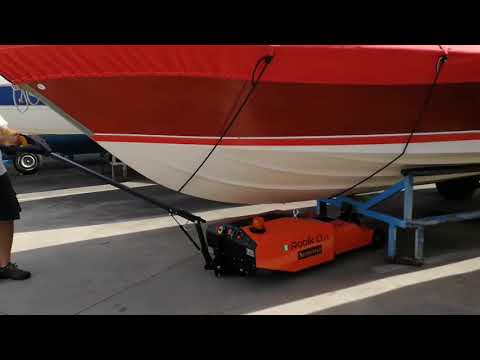

• Lodní průmysl - manipulace s loděmi a náklady v docích
