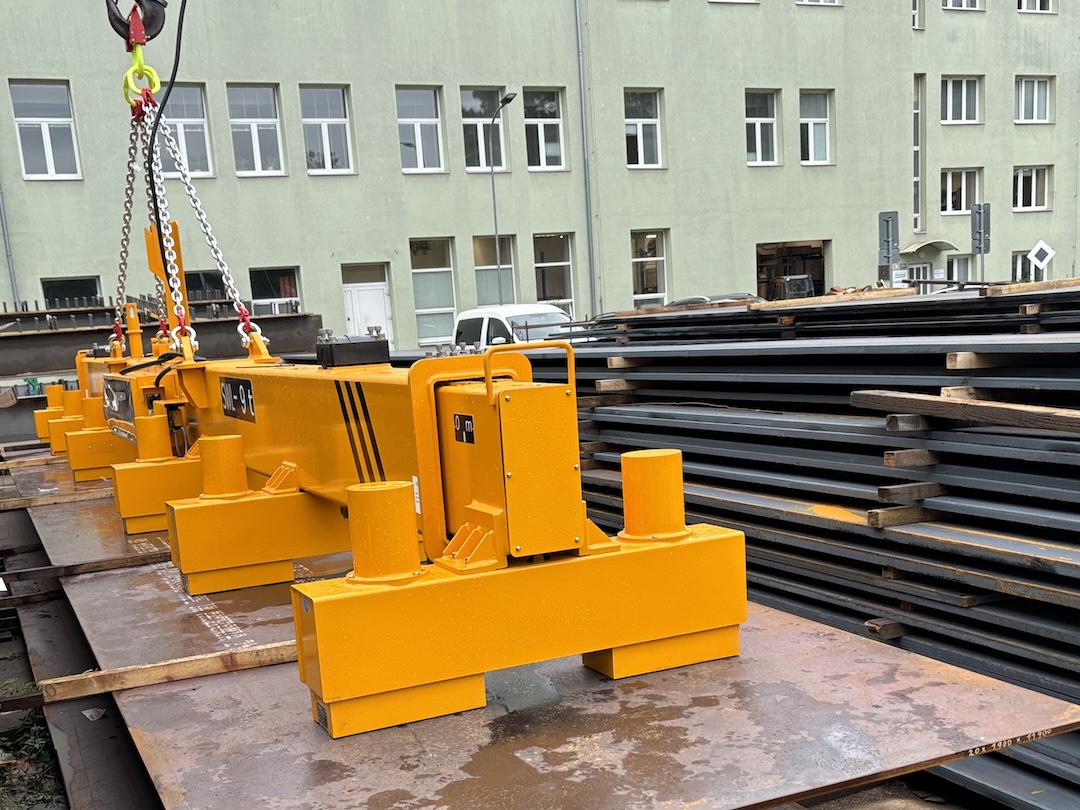

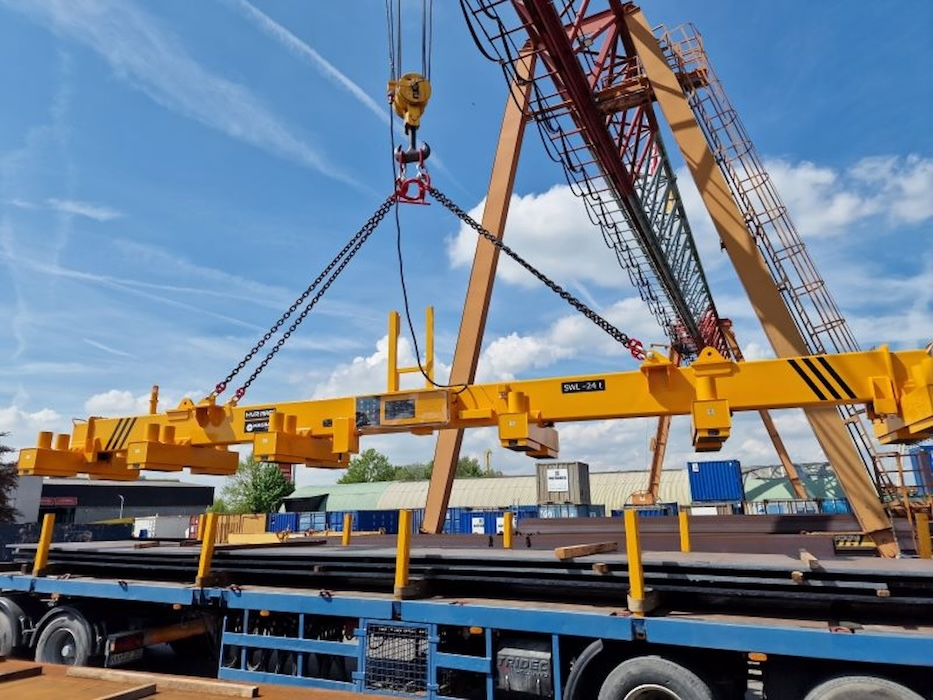

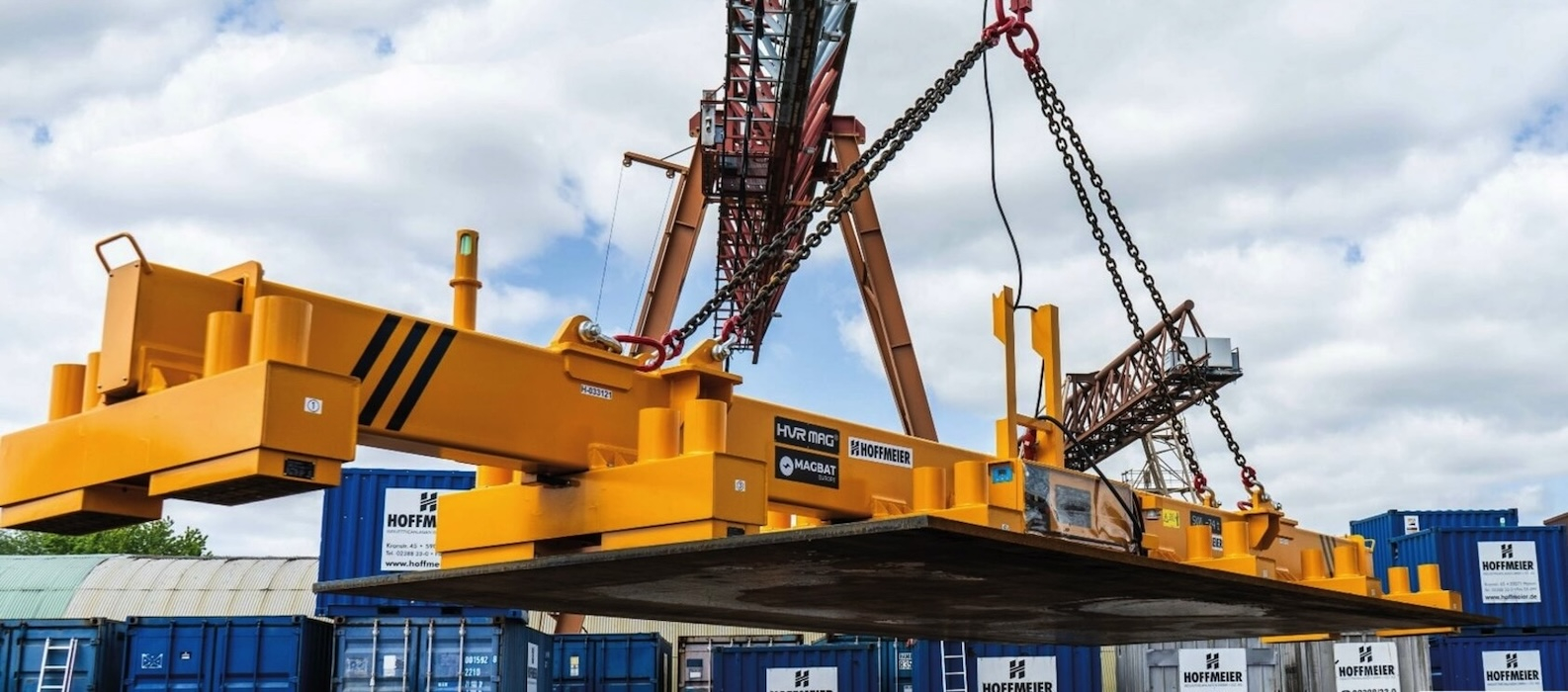

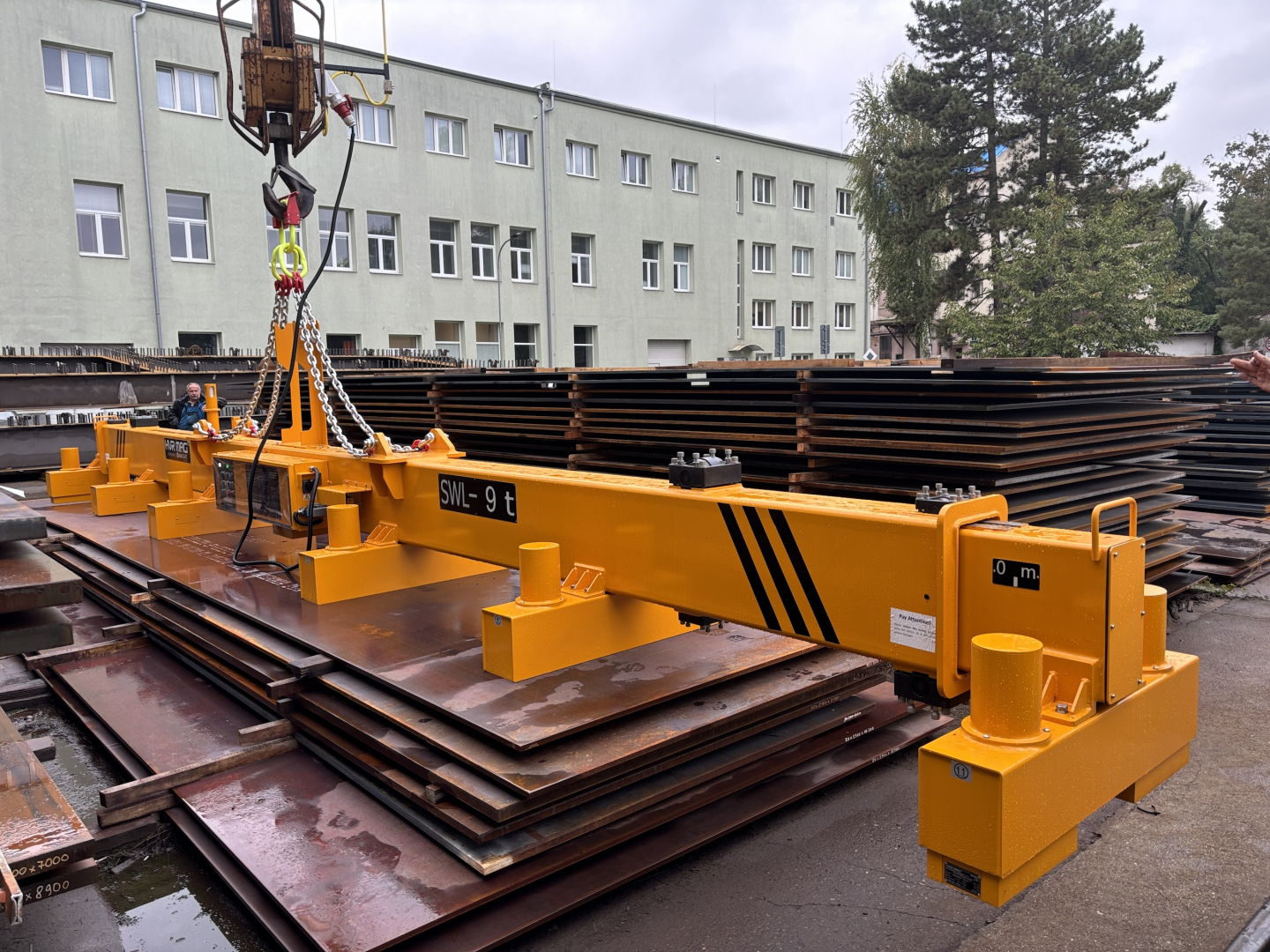

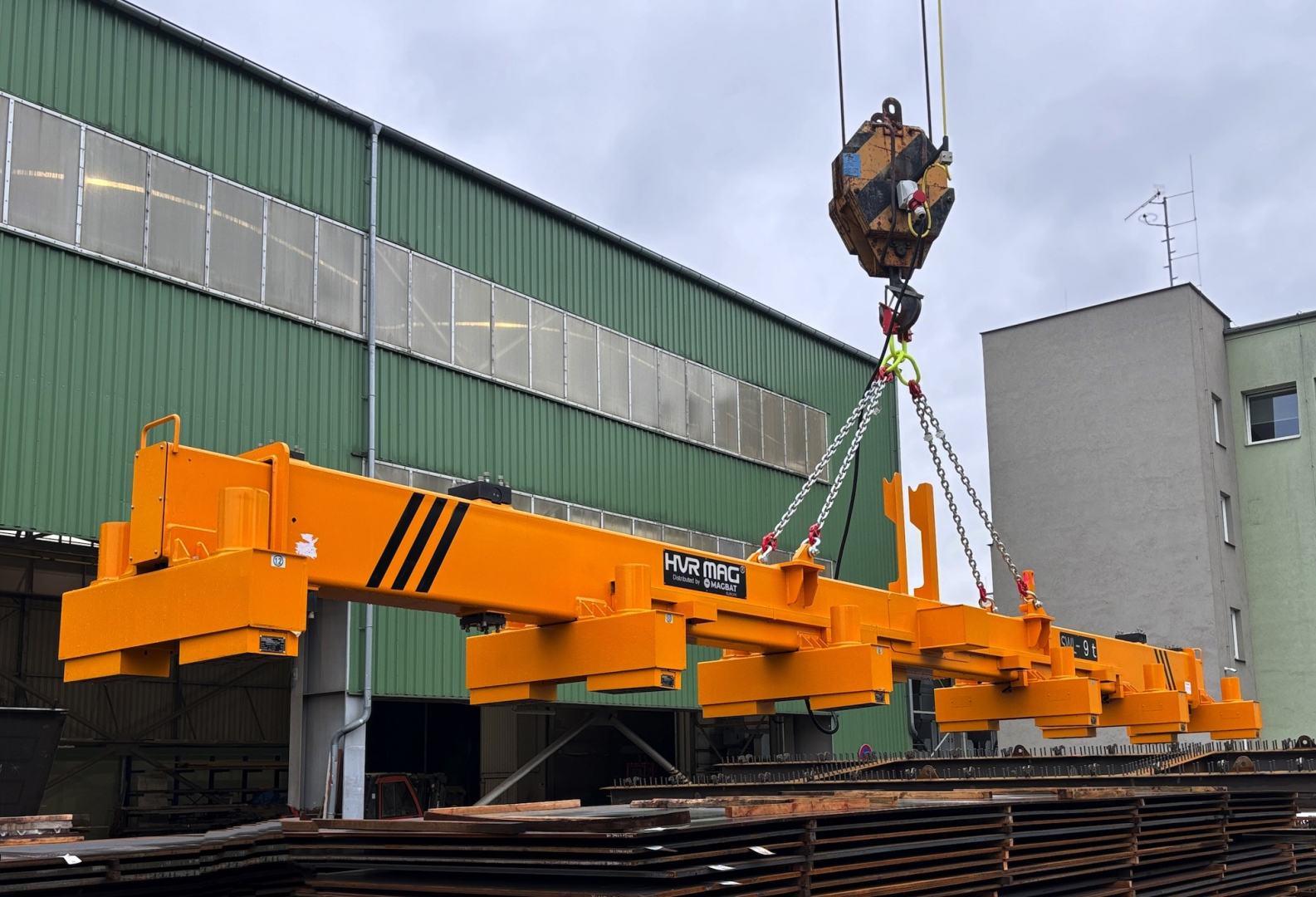

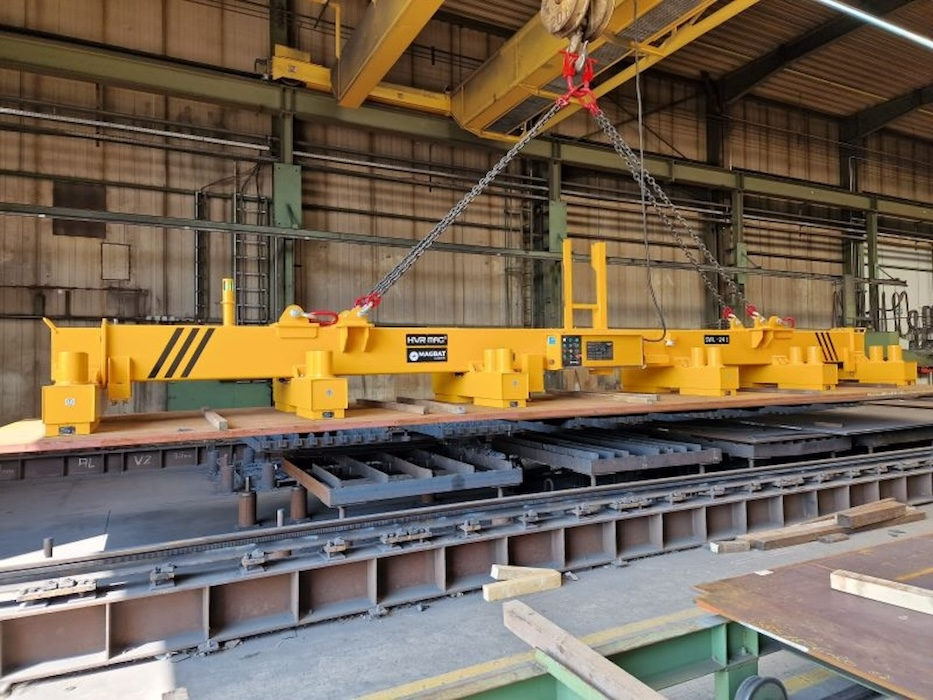

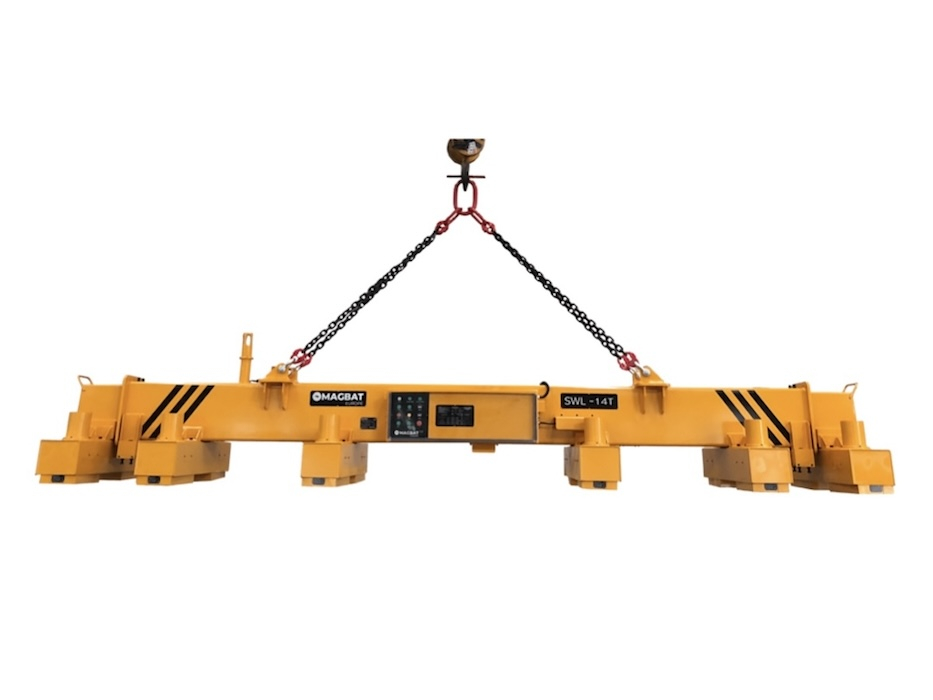

Magnetická traverza s teleskopickým elektropermanentním magnetickým paprskem typ HM2
Teleskopická jeřábová traverza s elektropermanentními magnety typ HM2 je určená pro zvedání a přepravu jednotlivých plechů o minimální tloušťce 5 mm. Ve standardních provedeních jsou traverzy vyráběny pro plechy do délky až 16 000 mm. Mimo standardizovaná řešení jsou dodávány traverzy navržené dle individuálních potřeb zákazníka.
Inovativní řešení kombinuje výhody teleskopické jeřábové traverzy a elektro permanentních magnetu, což poskytuje větší bezpečnost a efektivitu procesu zvedání, zajišťuje spolehlivý výkon a vyšší produktivitu.
Při přepravě velkých plechů s použitím standardních vázacích prostředků, jako jsou manipulační háky či manipulační svěrky, dochází často k průhybům plechů nebo k jejich deformaci. Magnetické traverzy umožňují rovnoměrné uchopení plechu větší plochou, čímž eliminují průhyb plechů.
Výhody:
- Snadné odebírání plechů ze svazku bez nutnosti prokládek
- Vysoká bezpečnost-díky nastavitelné teleskopické funkcki nabízí HM2 vysokou flexibilitu
- Rychlá aktivace a deaktivace-eliminace potřeby nepřetržitého napájení během operací
Technické specifikace:
- Svařovaný nosník z konstrukční oceli S355.
- Traverza je dodávána včetně řetězových vazáků a zvedacího kroužku pro zavěšení na hák jeřábu.
- Teleskopický systém pro výsuv ramen traverzy s elektrickým pohonem.
- Pružně zavěšené elektro permanentní magnetické moduly pro dokonalé přizpůsobení se povrchu ocelovému plechu.
- Ovládání digitálními tlačítky na řídicí jednotce nebo standardně dodávaným rádiovým dálkovým ovládáním.
- Vysoce pokročilý systém SPC pro kontrolu výkonu systemu.
- V závislosti na rozměrech ocelového plechu lze pomocí čtyřpolohového přepínače zvolit odpovídající počet magnetických modulů.
- Cyklus PICK-UP umožňuje bezpečné zvedání JEDNOHO plechu.
- V závislosti na tloušťce plechu lze pomocí čtyřpolohového přepínače zvolit odpovídající hloubku magnetického pole v reżimu PICK-UP.
- Systém detekce uvolnění břemene, který zabraňuje náhodnému odmagnetování během přepravy.
| Model | Nosnost | Min. tloušťka plechů | Šířka plechu | Délka plechu | Počet EPM Modulů | Hmotnost |
| (kg) | (mm) | (mm) | (mm) | (ks) | (kg) | |
| HM2-12-050 | 5.000 | 5 | 500 - 3.000 | 3.000 - 12.000 | 8 | 2.350 |
| HM2-12-080 | 8.000 | 5 | 500 - 3.000 | 3.000 - 12.000 | 8 | 2.500 |
| HM2-12-100 | 10.000 | 5 | 500 - 3000 | 3.000 - 12.000 | 8 | 2.650 |
| HM2-12-120 | 12.000 | 5 | 500 - 3.000 | 3.000 - 12.000 | 8 | 2.800 |
| HM2-12-150 | 15.000 | 5 | 500 - 3.000 | 3.000 - 12.000 | 8 | 2.950 |
| HM2-12-200 | 20.000 | 8 | 500 - 3.200 | 3.000 - 12.000 | 12 | 3.350 |
| HM2-12-240 | 24.000 | 5 | 500 - 3.200 | 3.000 - 12.000 | 12 | 3.550 |
| HM2-16-090 | 9.000 | 5 | 500 - 3.500 | 3.000 - 16.000 | 12 | 3.300 |
| HM2-16-120 | 12.000 | 5 | 500 - 3.500 | 3.000 - 16.000 | 12 | 3.400 |
| HM2-16-160 | 16.000 | 5 | 500 - 3.500 | 3.000 - 16.000 | 12 | 3.600 |
