Elektromotorický sklopný stůl SSE-A-90

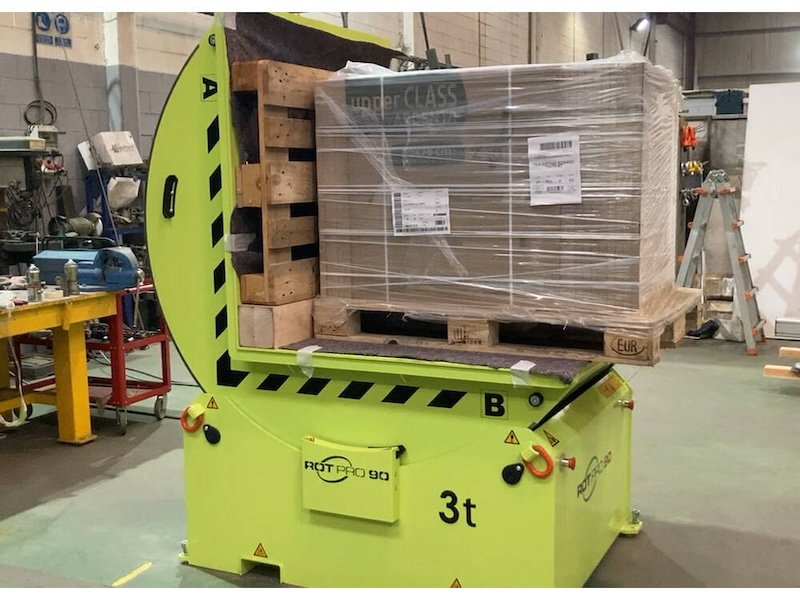

Elektromotorické sklopné stoly slouží pro otáčení břemen o 90°, tj. z vodorovné do svislé polohy a naopak. Jsou vždy navrhovány dle individuálních potřeb zákazníka.
Tvar otočného lože odpovídá tvaru otáčených břemen. Sklopné stoly s rovným ložem slouží pro otáčení břemen s pravoúhlým průřezem, jako jsou lisovací nástroje, vstřikovací formy, balíky, svařence apod.
Jestliže jsou otáčeny břemena o složitějších tvarech, je možno pomocí různých nádstavců či výsuvným segmentů zajistit jeho bezpečné podložení.
POPIS

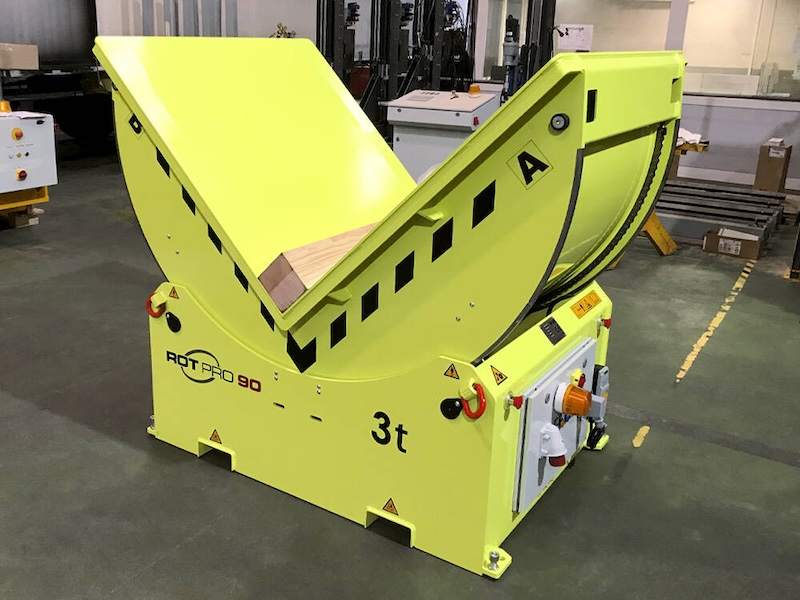

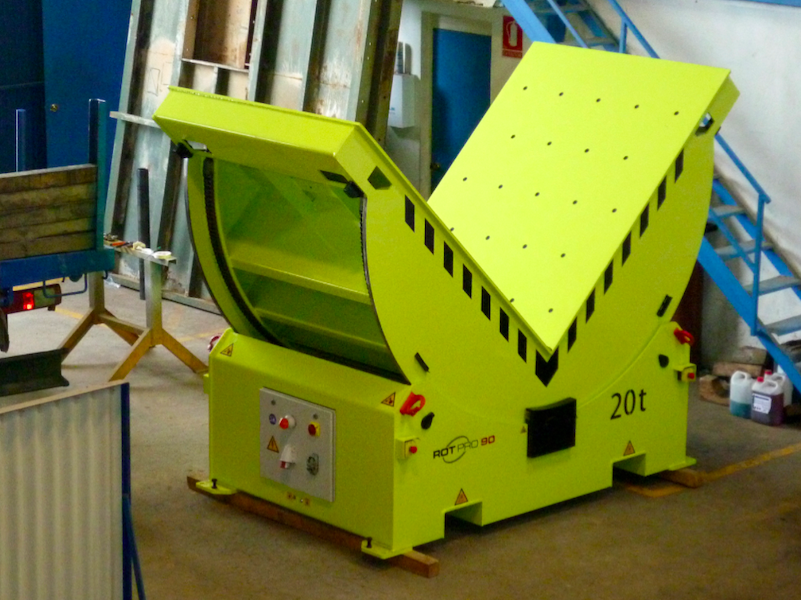

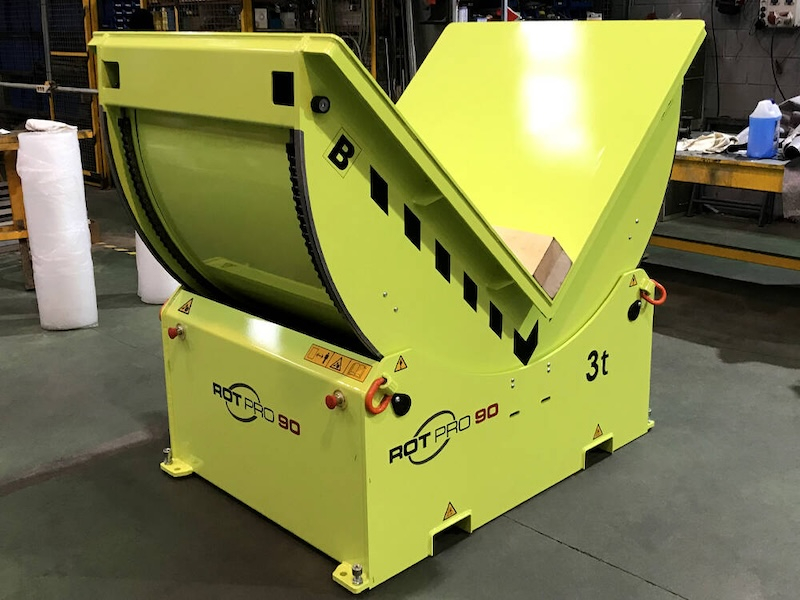

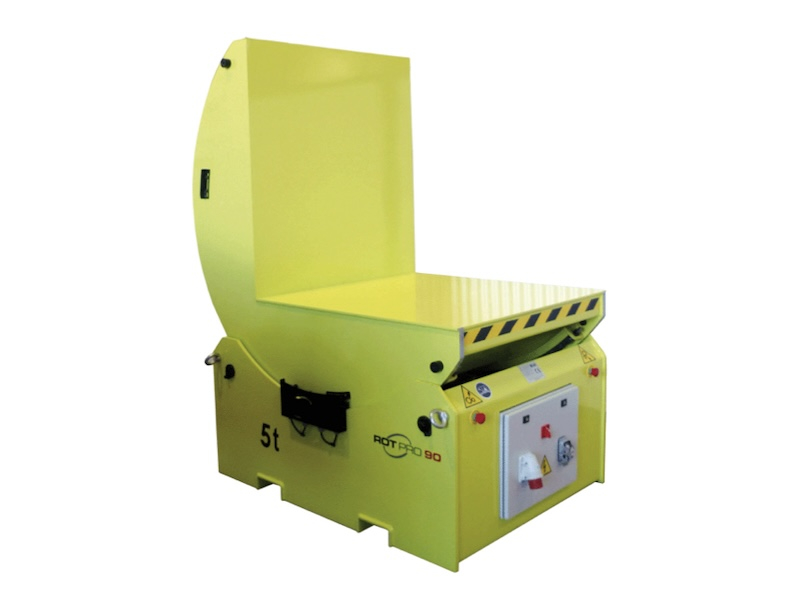

- Sklopný stůl se skládá ze dvou základních částí - spodního nosného rámu a otočného lože.

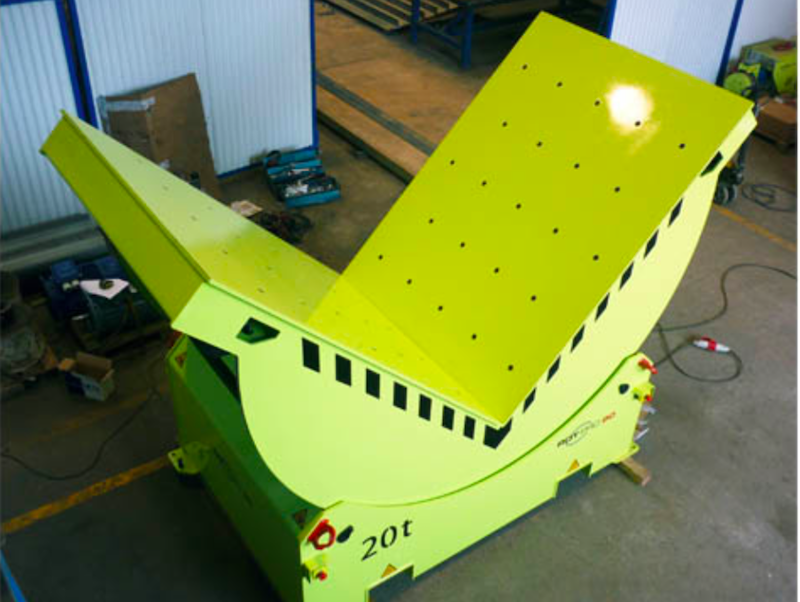

- Tvar otočného lože odpovídá tvaru otáčených břemen. Otočné lože se otáčí na rolkách, které jsou součástí spodního nosného rámu, a je vedeno bočními kladkami. Ložná plocha stolu může být krytá ochrannými deskami z PVC nebo secutexu z důvodu ochrany břemene před případným povrchovým poškozením.
- Při otáčení je možno zařízení zastavit v kterékoli poloze. Krajní polohy jsou hlídány koncovými spínači.

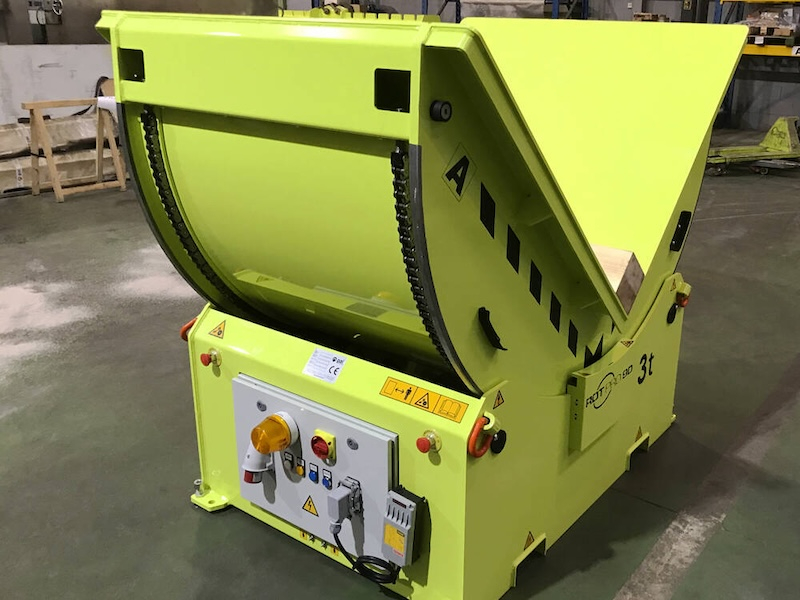

- Standardně jsou sklopné stoly ovládány pomocí tlačítkového ovládání, propojeného se sklopným stolem pomocí spirálového kabelu, který umožní obsluze poodstoupení do bezpečné vzdálenosti. V případě zájmu o možno sklopný stůl vybavit
- Nosný rám je vybaven závěsnými body pro transport sklopného stolu pomocí jeřábu. Je možno také uzpůsobit spodní rám pro přesun sklopného stolu pomocí VZV.
- V případě, že je sklopný stůl součástí např. zpracovatelské linky, je ho možno vybavit poháněnou válečkovou tratí.
DOPLŇKY
- V případě, že je sklopný stůl součástí např. zpracovatelské linky, je ho možno vybavit poháněnou válečkovou tratí
- Jedním uživatelsky zajímavým doplňkem je spodní točna, která umožnuje otáčení sklopného stolu okolo svislé osy. U standardních sklopných stolů se břemeno po otočení dostává na druhou stranu, místo nakládky je tedy jiné straně než místo, ze kterého břemeno po otočení odebíráme. V případě, že transport břemene zajišťujeme vysokozdvižným vozíkem, musíme mít okolo stolu volné místo z obou stran pro najetí vozíku. V případě, že sklopný stůl je vybavený točnou, je možné po sklopení břemene otočit stůl okolo svislé osy o 180° a tím ho vrátit do výchozí polohy a odebrat břemeno ze stejného místa. Toto nám umožní umístit sklopný stůl např. ke zdi, či do ochranné klece.
ÚČEL ZAŘÍZENÍ
- otáčení / překlápění břemen o 90°
- překlápění břemen z vodorovné do svislé polohy

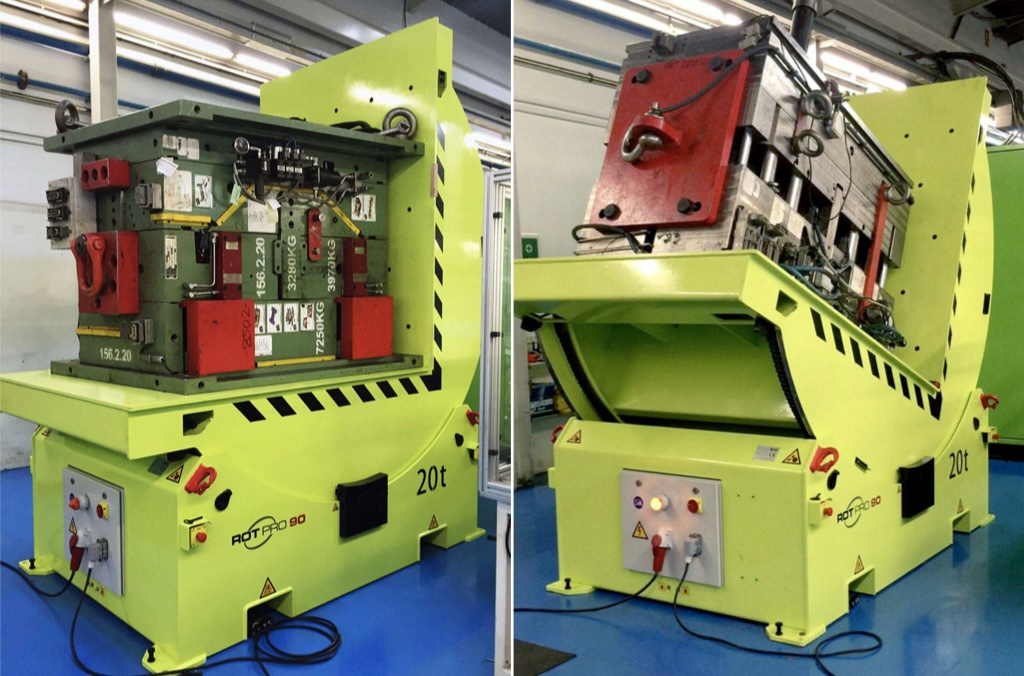

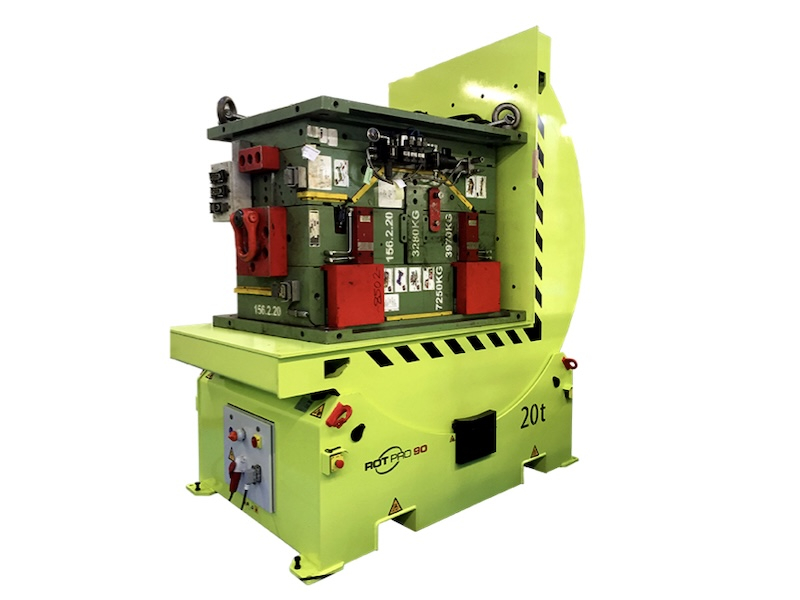

- otáčení / překlápění lisovacích forem, lisovacích nástrojů, balíků, krabic, kovových konstrukcí, břemen s pravoúhlým průřezem
MANIPULACE S BŘEMENY

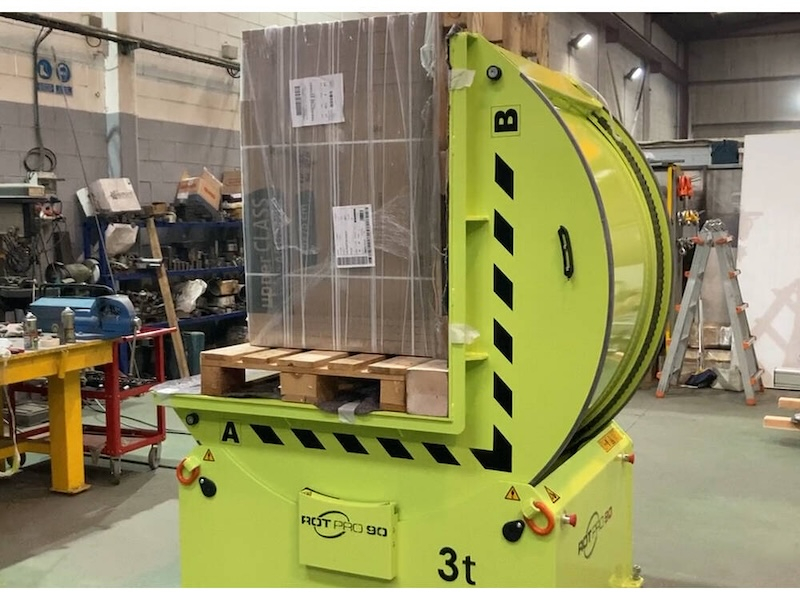

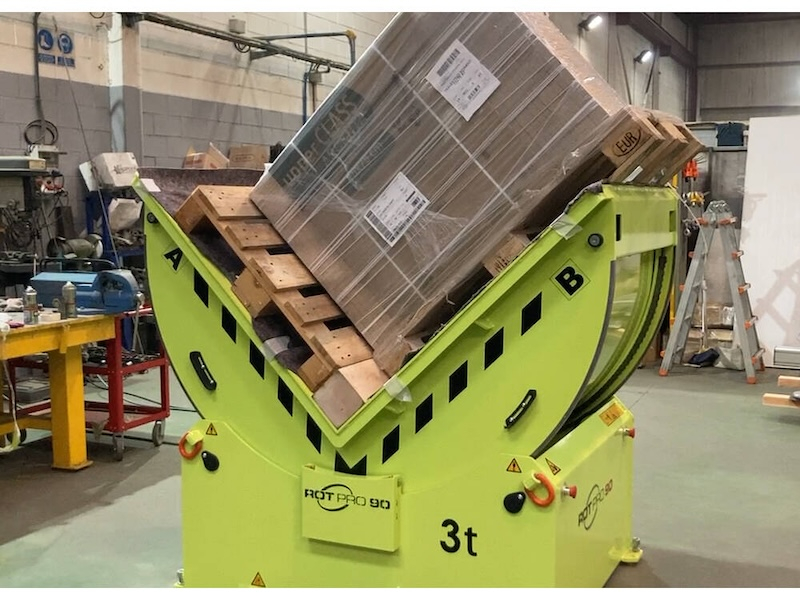

Břemeno je vkládáno do sklopného stolu buď vysokozdvižným vozíkem, nebo pomocí závěsných prostředků, zavěšených na jeřábu. Mezi takovéto prostředky patří například manipulační traverzy, břemenové magnety, nebo svěrací kleště.
Potřebujete otáčet nebo překlápět břemena do hmotnosti 500 kg, jako jsou např. svitky plechů, plechy, desky, role, cívky, svařované konstrukce nebo jiné typy břemen. Pro tyto účely slouží jiné typy zařízení - tzv. průmyslové pneumatické manipulátory.
BEZPEČNOSTNÍ PRVKY
Břemena se přepravují do sklopných stolů jeřáby nebo vysokozdvižných vozíků. Při přepravě břemen v halách pomocí vysokozdvižných vozíků hrozí nárazy do slupů hal, regálů a dalšího vybavení. Nárazům je možno zabránit pomocí flexibilních pružných bezpečnostních zábran nebo elastických ochran sloupů.
