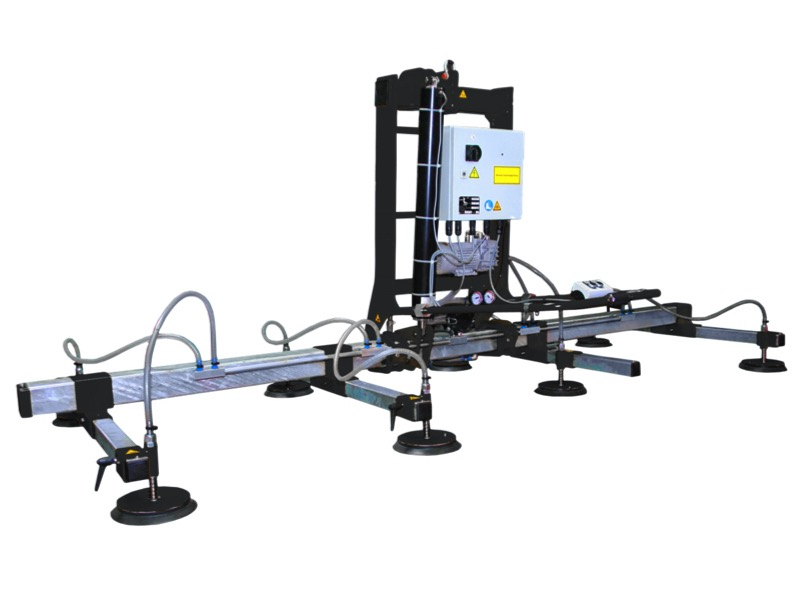

Vakuový manipulátor VMK pro sklápění plechů o 90°
Použití vakuového manipulátorou
Vakuový manipulátor VMK je určen pro uchopení a sklápění břemen malých, středních i velkých formátů z neprodyšných materiálů, jako jsou např. ocelové plechy, hliníkové plechy, dřevěné panely, plastové desky atd. Břemeno je možno otáčet z vodorovné do svislé polohy a naopak.
Pracovní prostor je dán dosahem zdvíhacího zařízení ( např. mostový jeřáb, sloupový jeřáb ...), na kterém je vakuový manipulátor zavěšen.
Díky modulárnímu posuvnému systému manipulátory nabízejí jedinečnou flexibilitu. Nastavitelné jsou jak příčné nosníky, tak přísavky. Počet přísavek závisí na tloušťce břemen. Použití vysoce kvalitních materiálů a komponentů zaručuje dlouhou životnost manipulátoru.
Alternativní řešení pro manipulaci s plechy naleznete v tomto odkazu.
Základní technické parametry
- Nosnost - vodorovná přeprava: 150 - 2000 kg
- Nosnost - otáčení, svislá přeprava: 75-1000 kg
- Hmotnost: 105 - 430 kg
- Počet přísavek: 4-12 ks
- Průměr přísavek: 200 - 240 mm
- Minimální rozměry břemene: 1050 x 500 mm
- Maximální rozměry břemene: 6000 x 2000 mm
- Miminální tloušťka břemen: 1 mm
- Napájení: 400 V 16A
- Ůhel sklopení (otáčení) : 0-90°.
Druhy možných manipulovaných břemen
- ocelové plechy a desky
- plechy a desky z neželezných kovů
- plastové desky
- skleněné tabule a desky
- dřevěné desky a tabule s neprodyšnými povrchy

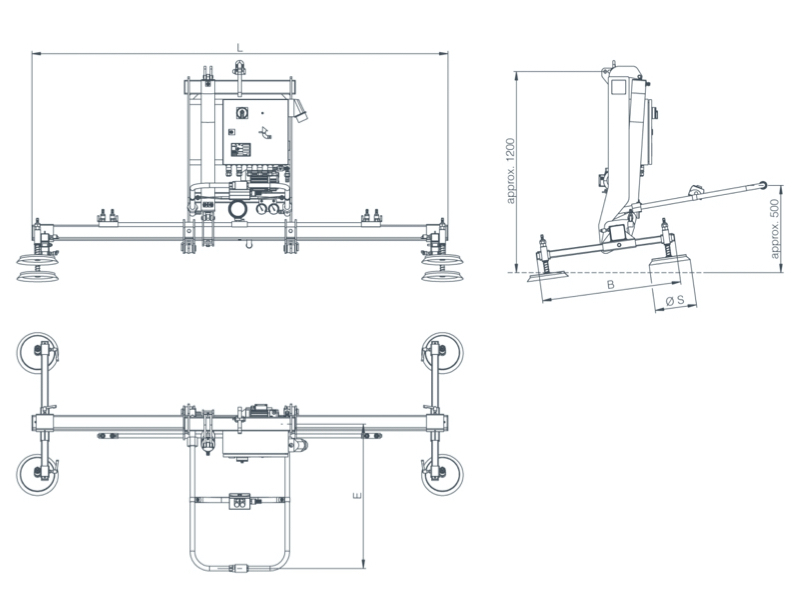

Technický popis
Vakuový manipulátor je tvořen ocelovou konstrukcí s horním závěsem a příčnými ručně přestavitelnými traverzami, na kterých jsou umístěny přísavky. Přísavky jsou ručně přestavitelné. Každá přísavka má svůj ručně uzavíratelný ventil, takže je možné regulovat počet aktivních přísavek. Počet přísavek závisí na rozměrech a tloušťce břemen.
Vakuový manipulátor je vybaven pneumatickými válci pro sklápění břemen (otáčení o 90°) do svislé polohy. Pro lepší ovládání manipulátoru je manipulátor osazen rukojetí s ovládacími prvky.
Základní prvky
- elektrická nebo pneumatická vakuová pumpa
- akustický bezpečnostní výstražným systémem - včetně baterie
- vakuometr, vakuovoá nádrží se zpětným ventilem
- kulové ventily pro uzavírání jednotlivých přísavek
