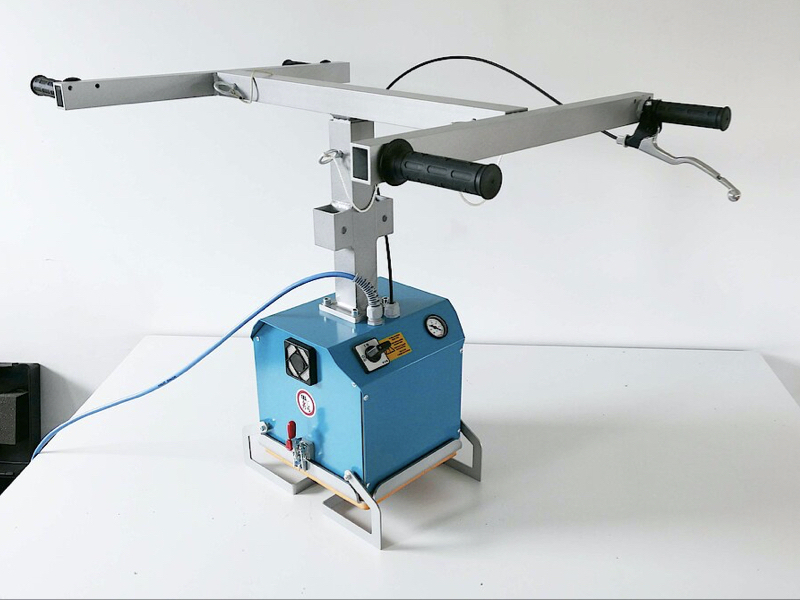

Vakuový manipulátor VMG

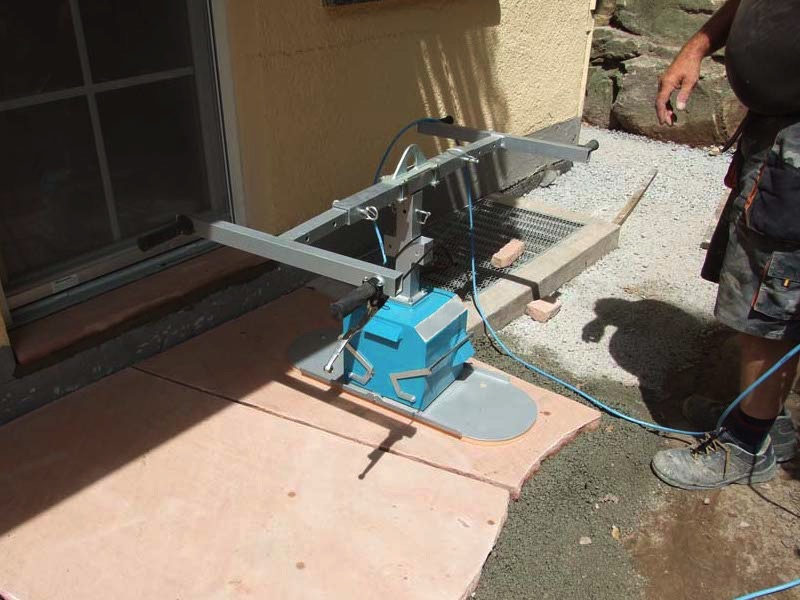

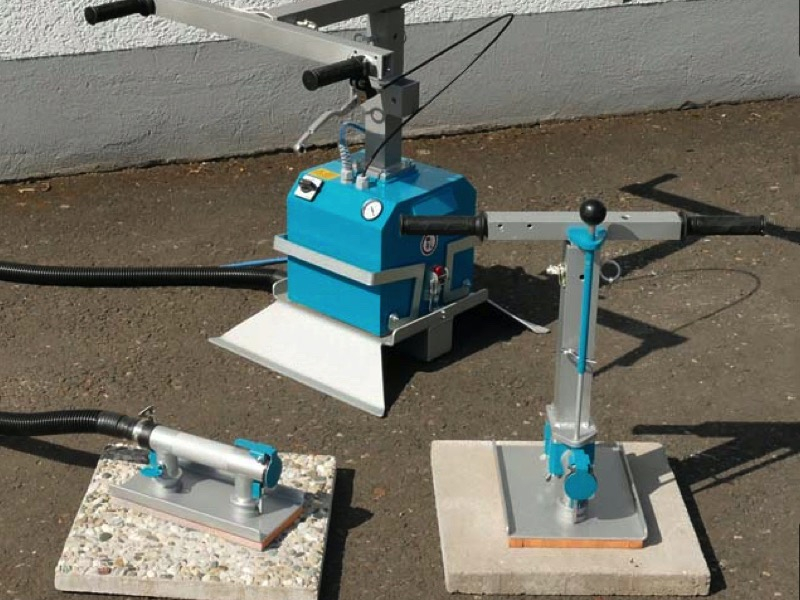

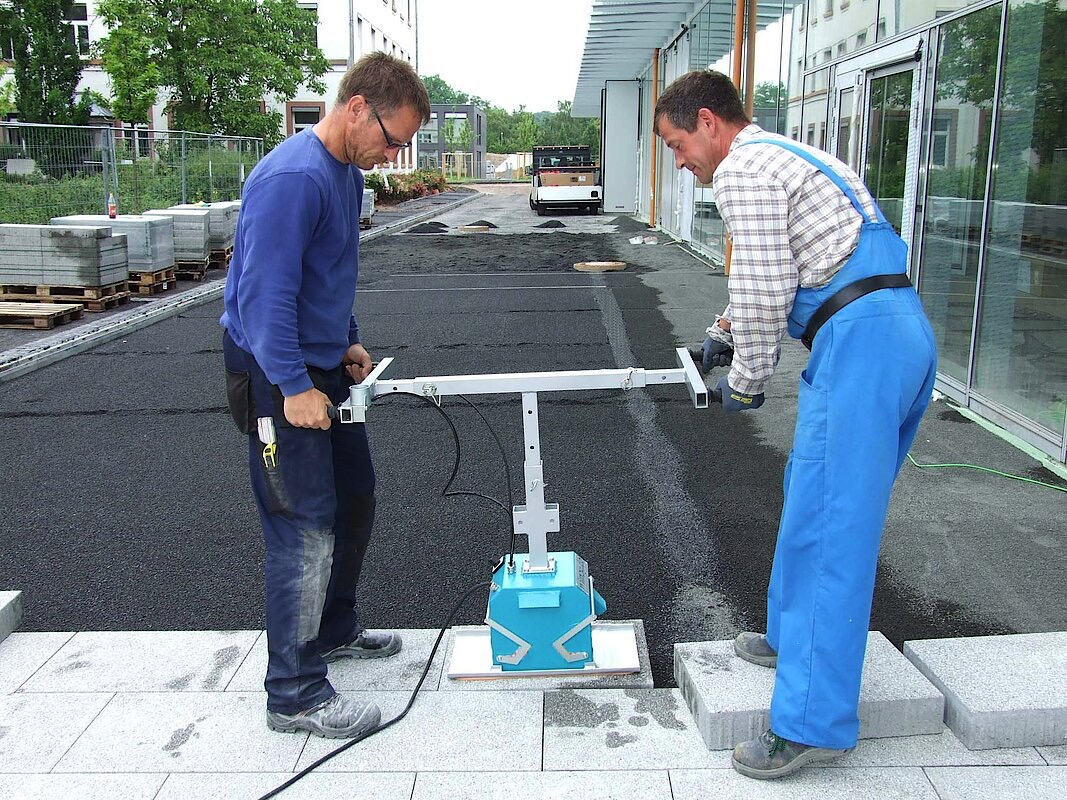

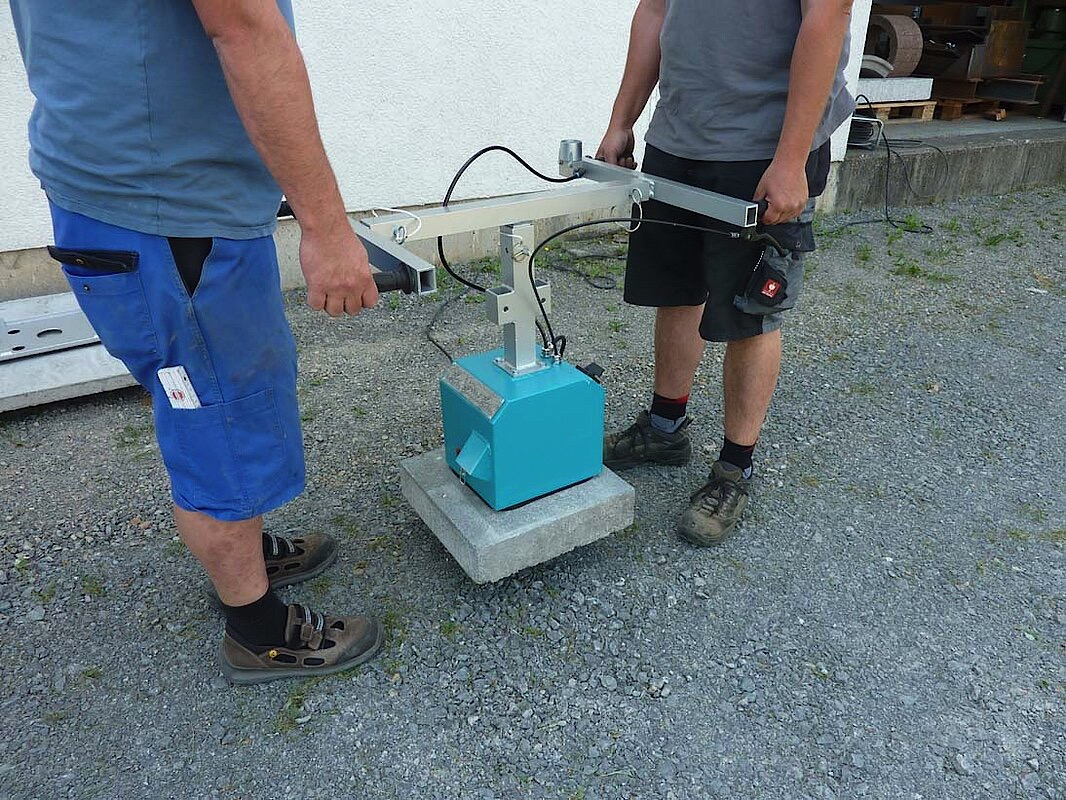

Vakuový manipulátor VMG byl vyvinut speciálně pro manuální zvedání velmi porézních materiálů, jako jsou desky a bloky z přírodního kamene nebo betonu. Povrch může být hladký nebo drsný.
Silná turbína po umístění okamžitě přilne k nákladu. K jeho uvolnění dojde posunutím páčky. Napájení je zajištěno síťovým napájením 230 V-50 Hz. Sací deska je utěsněna pružnou gumou. Těsnění je samolepicí a v případě opotřebení ho lze snadno vyměnit. Zařízení je vybaveno manometrem pro kontrolu stavu vakua.

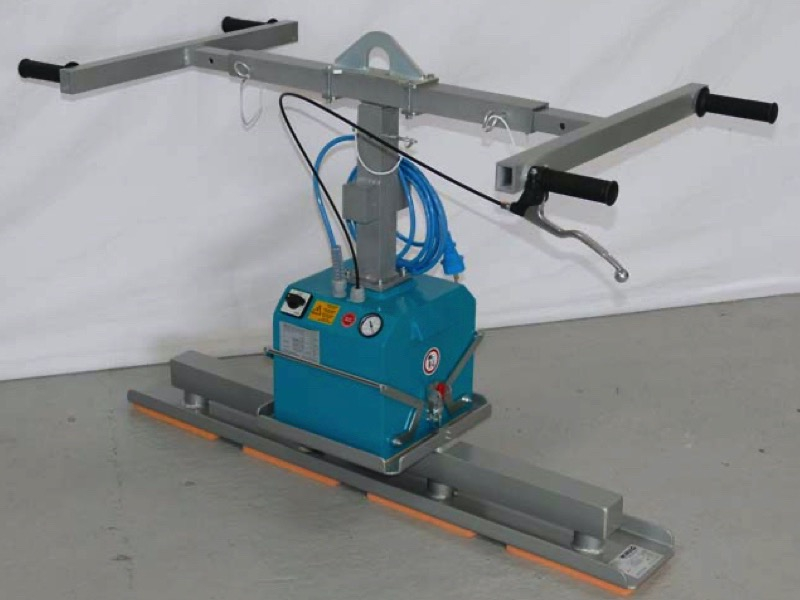

Nosnost integrované přísavné desky je 50 kg. Větší sací desky s maximální nosností 200 kg lze snadno vyměnit pomocí dvou kloubových svorek.

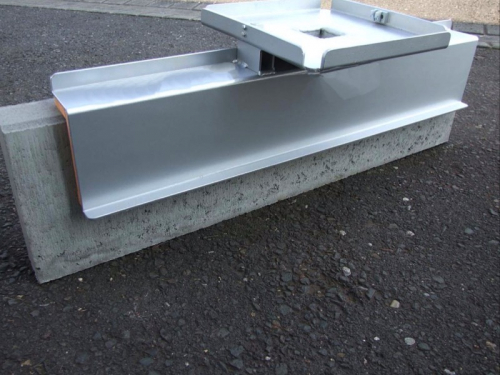

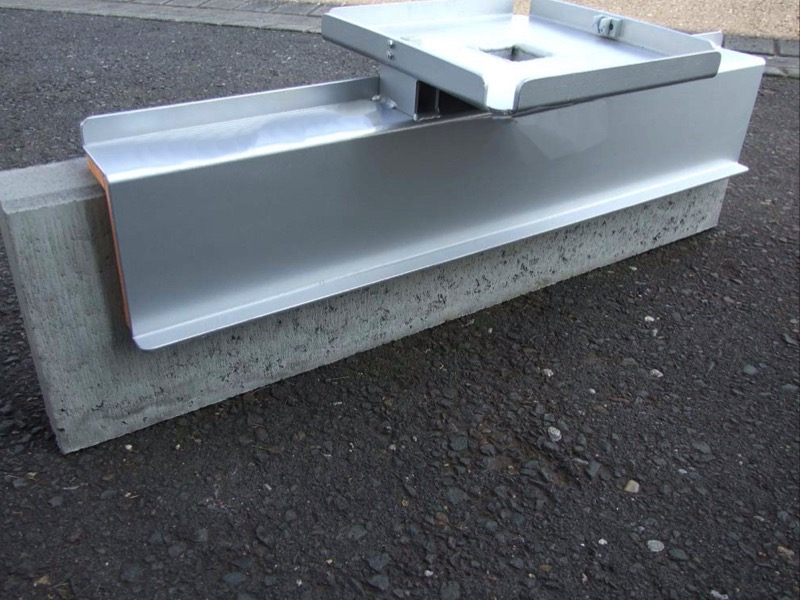

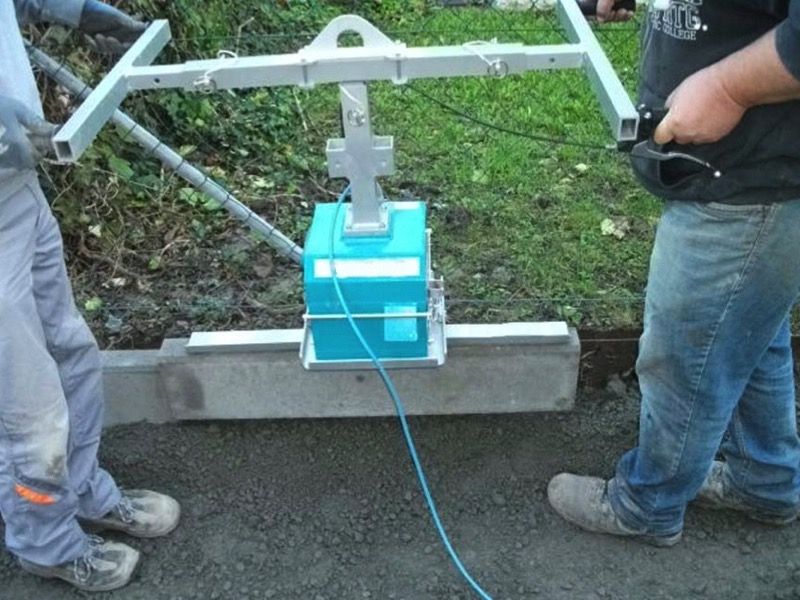

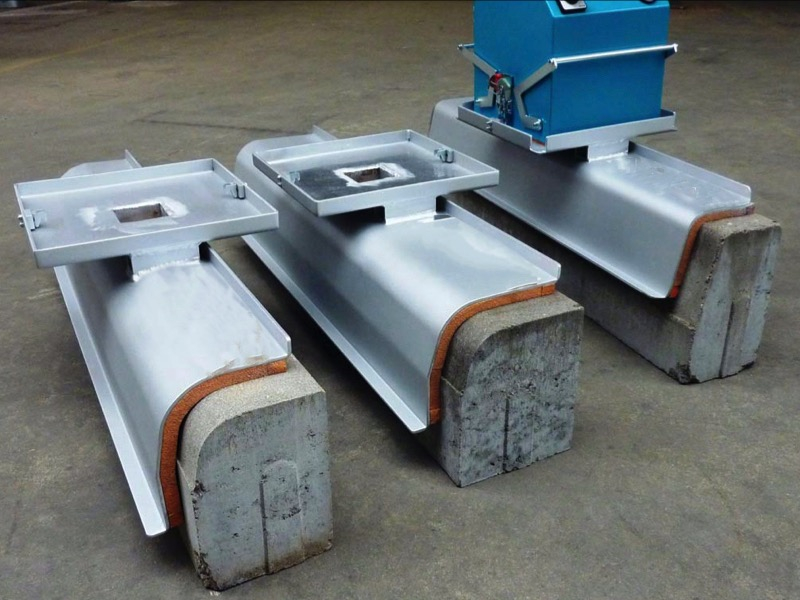

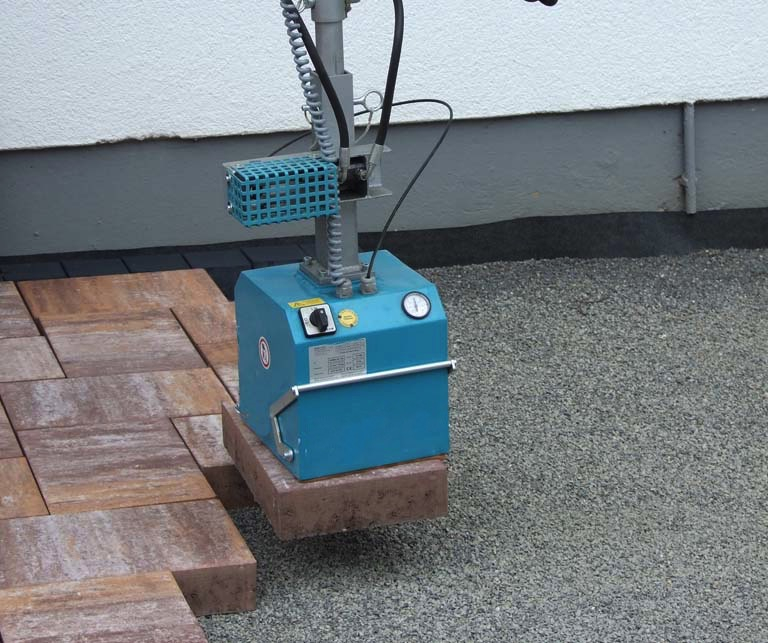

K dispozici jsou jednotlivé přísavky, například pro hraniční kameny nebo obrubníky. Na zakázku je možno vyrobit i přísavky na jiné typy břemen.
Číst více
Máte zájem o produkt?
POUŽITÍ JAKO ZÁVĚSNÉ ZAŘÍZENÍ
Podle normy EN 13155 lze zařízení použít i jako závěsné zařízení - tj. může být zavěšeno na jeřábu, bagru či jiném zvedacím zařízení. V tomto případě je zařízení navíc vybaveno závěsným modulem - závěsných okem, bezpečnostním řetězem a ochranou proti náhodnému upuštění břemene.

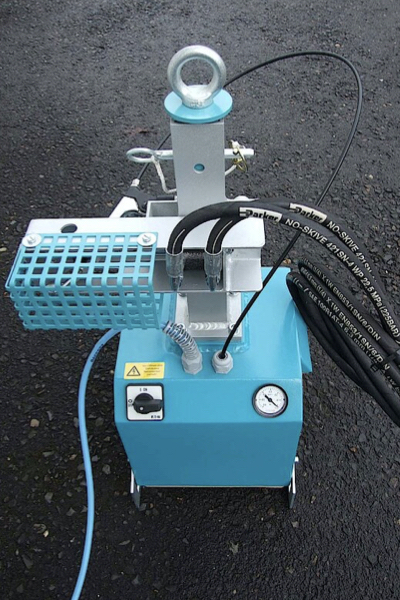

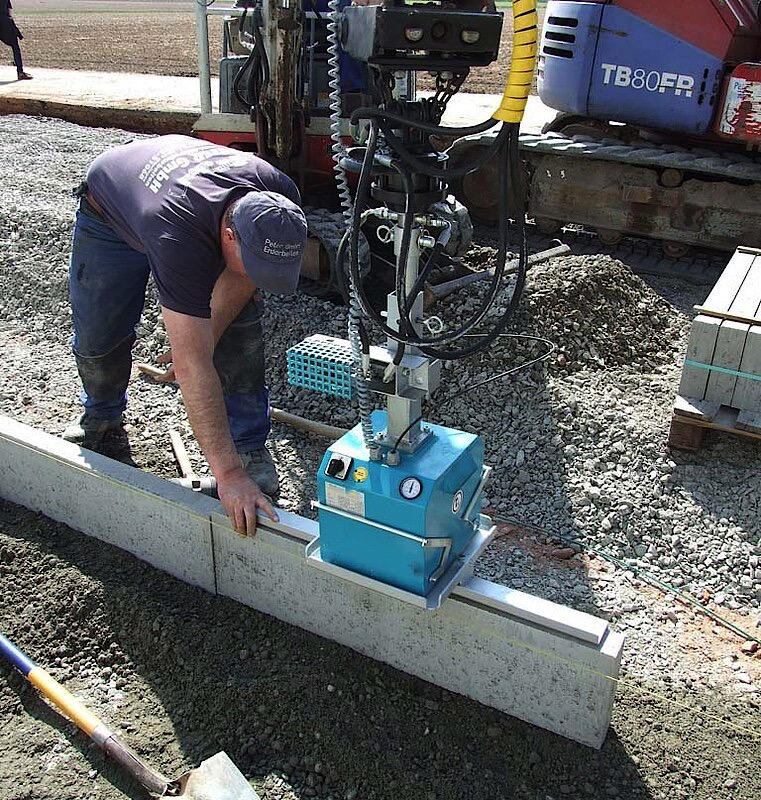

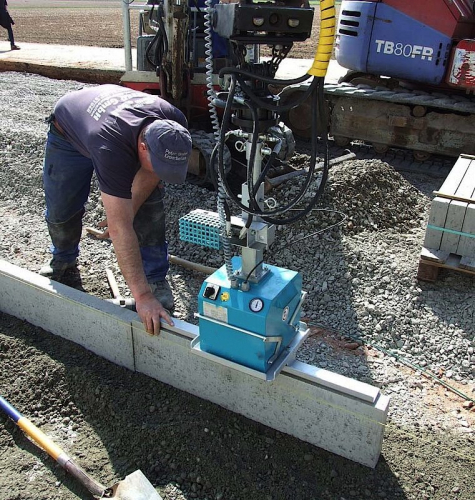

V případě, že je zařízení vybaveno hydraulickým modulem, může být zavěšeno na kolový nakladač.

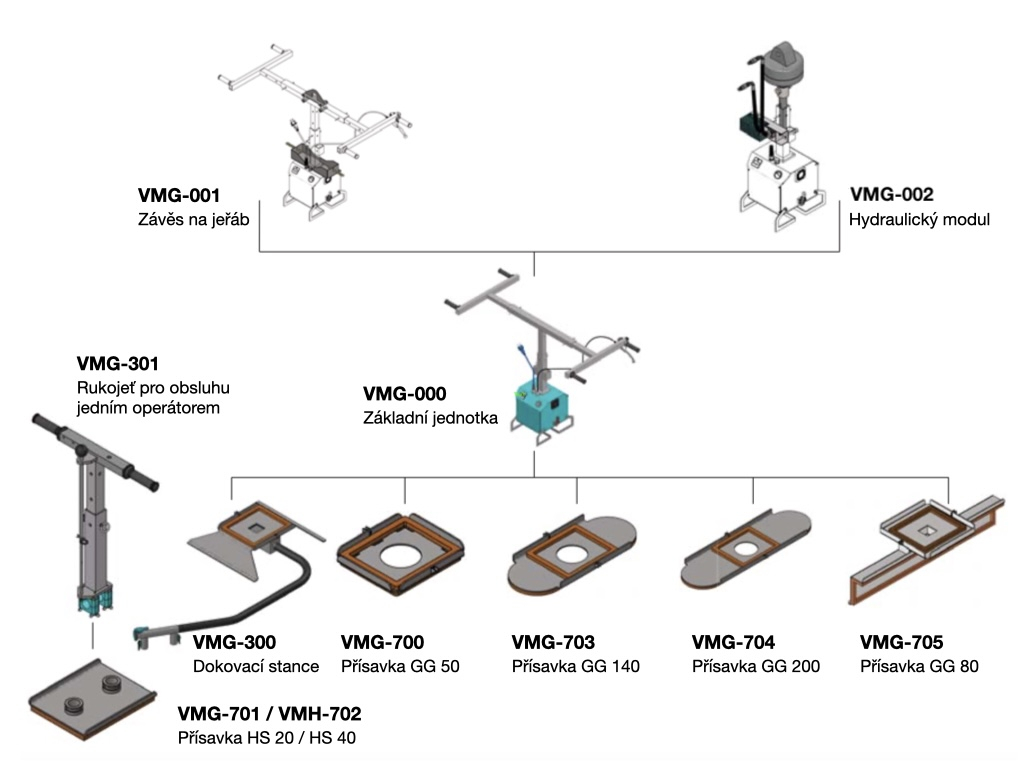

| Typ | Název | Sací plocha | Vnější rozměry | Nosnost | Hmotnost |
| (mm) | (mm) | (kg) | (kg) | ||
| VMG-000 | Základní jednotka s kabelem 5 m | 17,0 | |||
| VMG-001 | Závěsný modul | 7,0 | |||
| VMG-002 | Hydraulický modul | 4,0 | |||
| VMH-300 | Dokovací stanice s kabelem 5 m | 447 x 502 | 3,0 | ||
| VMG-301 | Rukojeť pro 1 osobu | 4,4 | |||
| VMG-700 | Přísavka | 235 x 270 | 300 x 300 | 50 | 1,4 |
| VMG-701 | Přísavka | 150 x 260 | 150 x 260 mm | 20 | 2,0 |
| VMG-702 | Přísavka | 220 x 300 | 220 x 300 mm | 40 | 2.0 |
| VMG-703 | Přísavka | 300 x 600 | 330 x 600 mm | 140 | 2,2 |
| VMG-704 | Přísavka | 300 x 840 | 330 x 840 mm | 200 | 3,3 |
| VMG-705 | Přísavka - koncový prvek - roh | 80 | 5,0 | ||
| VMG-706 | Přísavka - koncový prvek - vysoký |
