Traverzy pro otáčení břemen s nastavitelnou roztečí kladek
Formulář poptávky dočasně mimo provoz !!! Poptávky zasílejte na e.koncek@conncept.cz

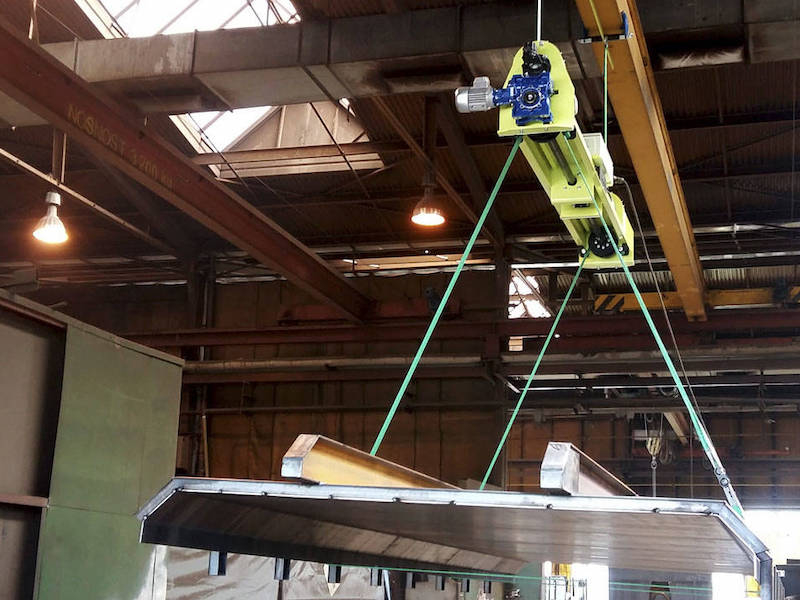

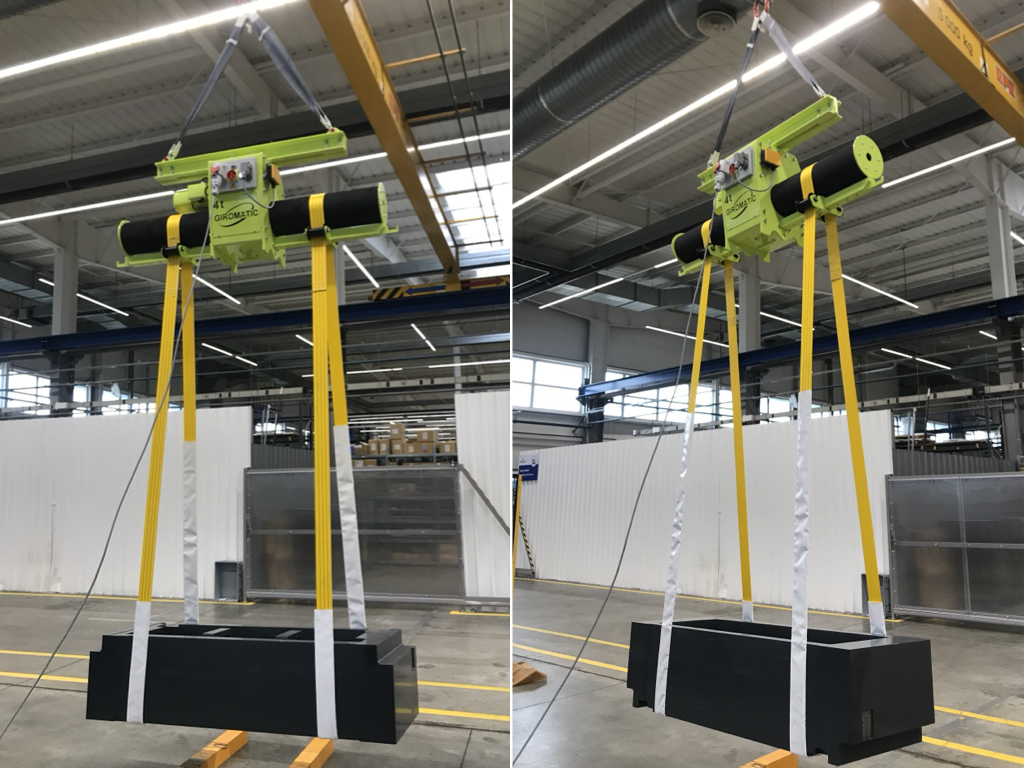

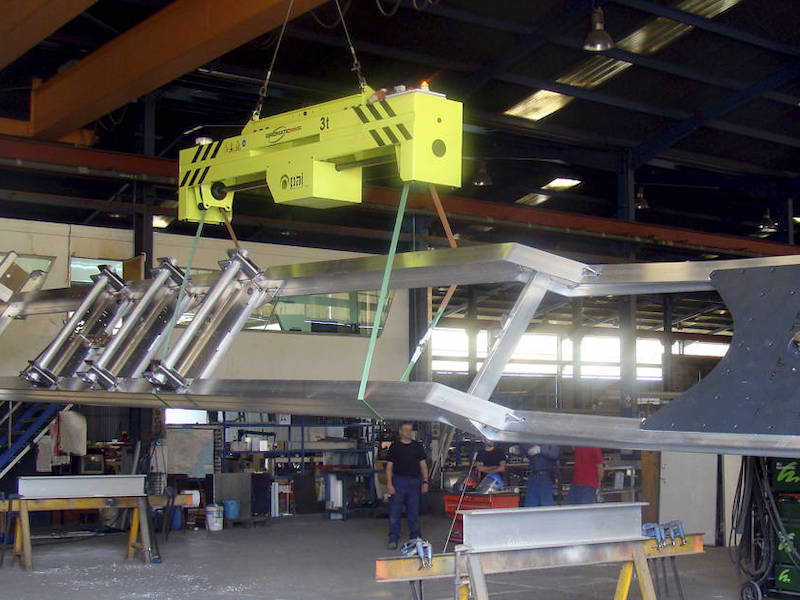

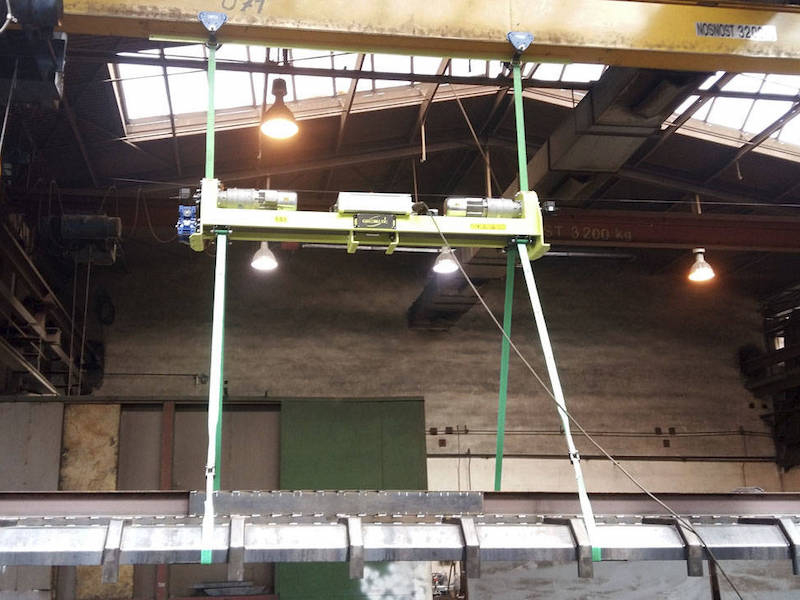

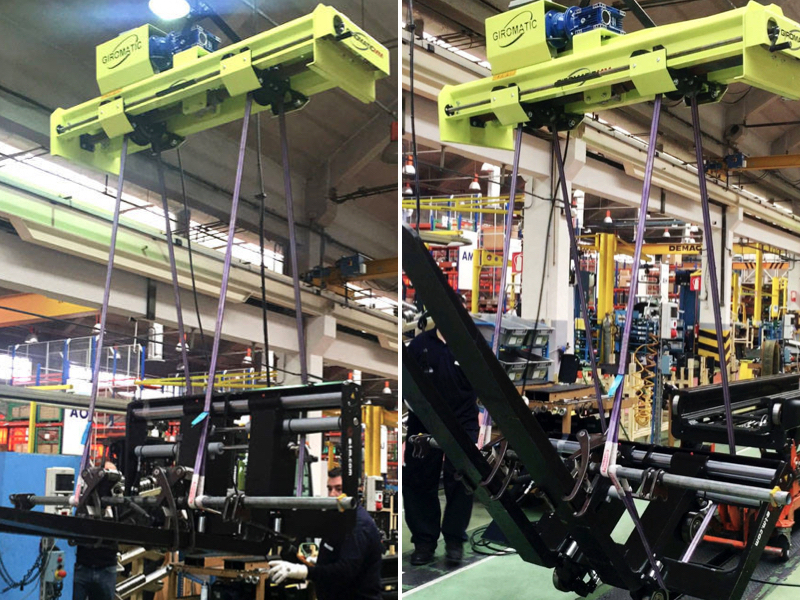

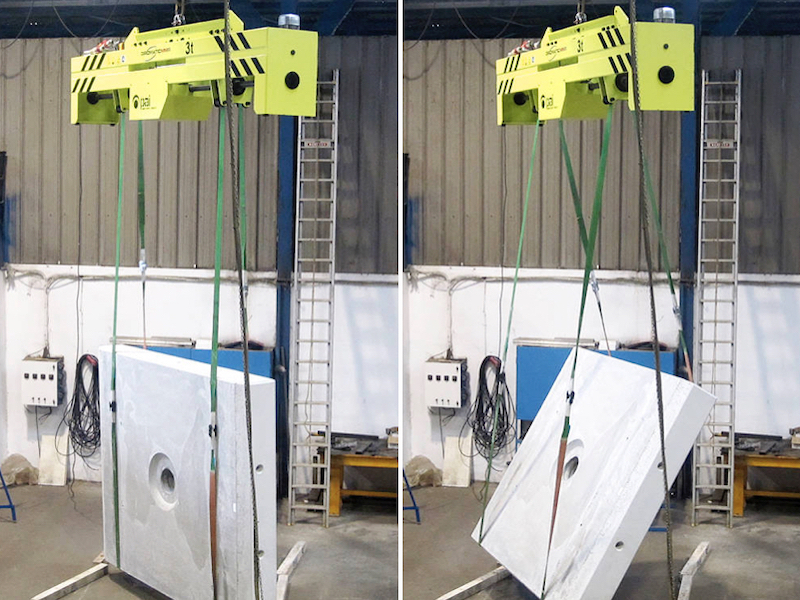

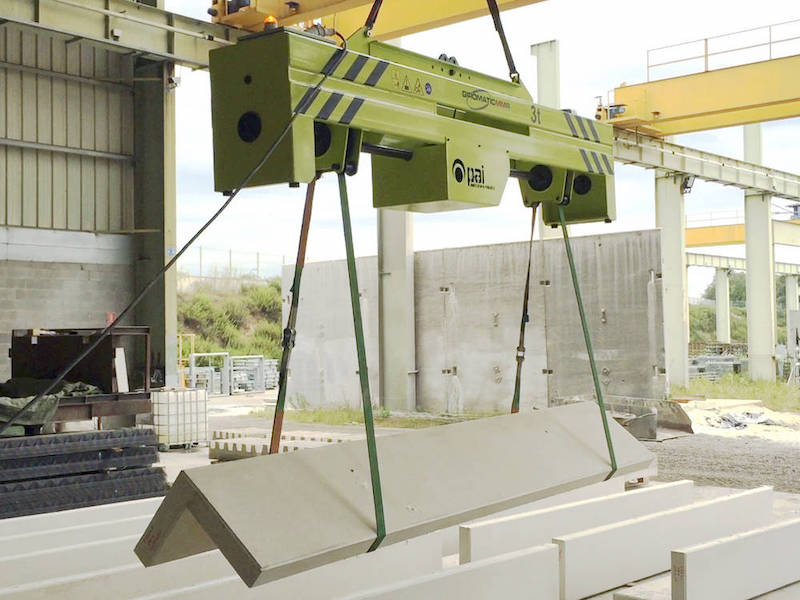

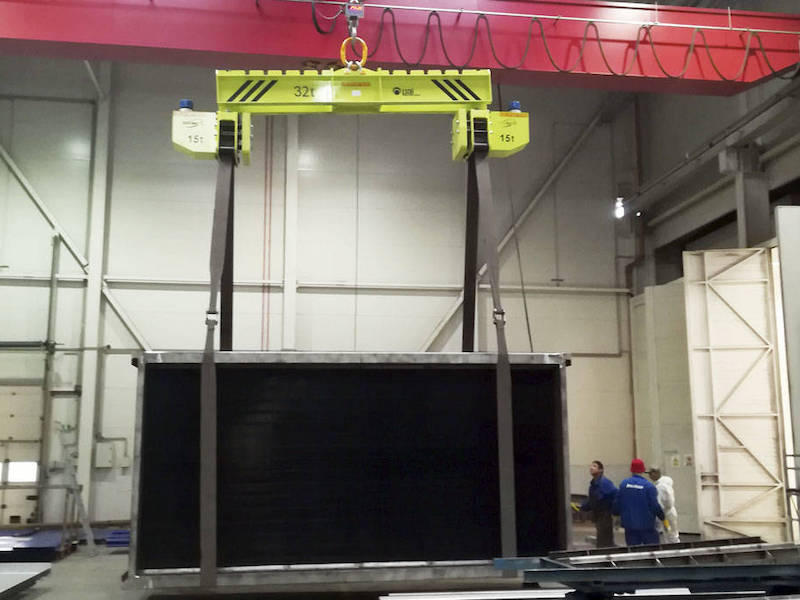

Manipulační traverza Vám umožní rychlé, bezpečné a pohodlné otáčení dlouhých nebo rozměrných břemen. Otáčení je možno kdykoli zastavit.
S možností změny pracovní rozteče pro univerzálnější použití. Kladky jsou přesouvány elektromotoricky, nebo ručně, dle typu traverzy.

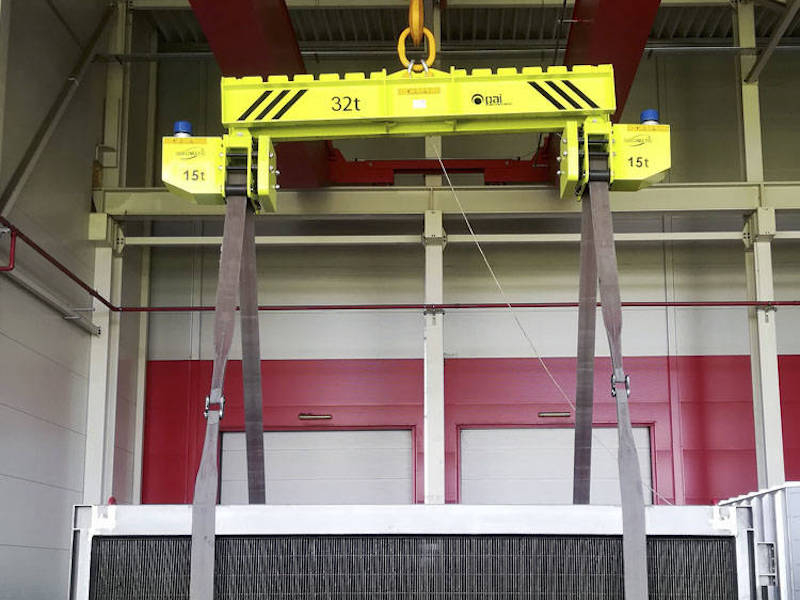

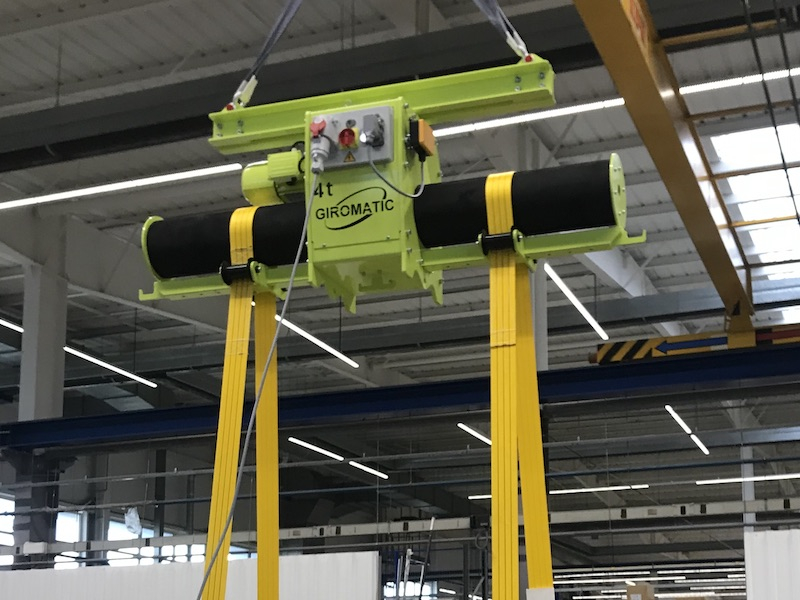

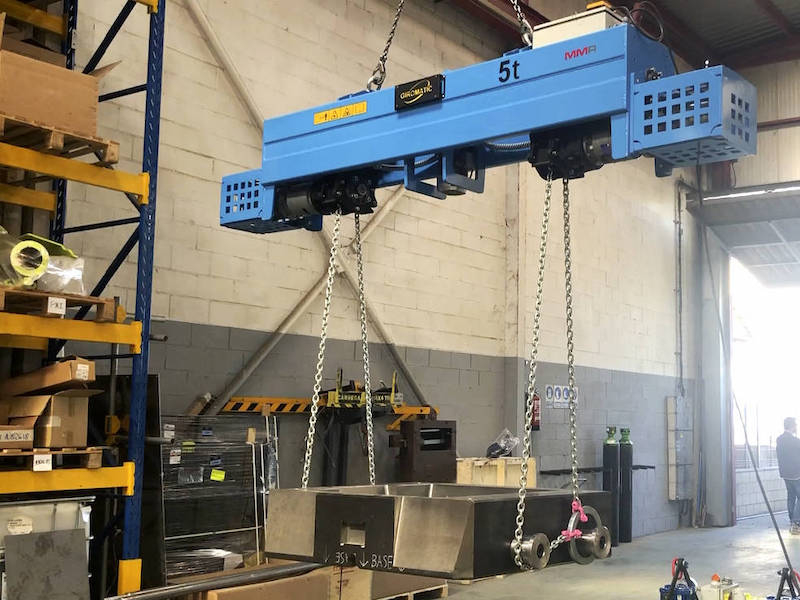

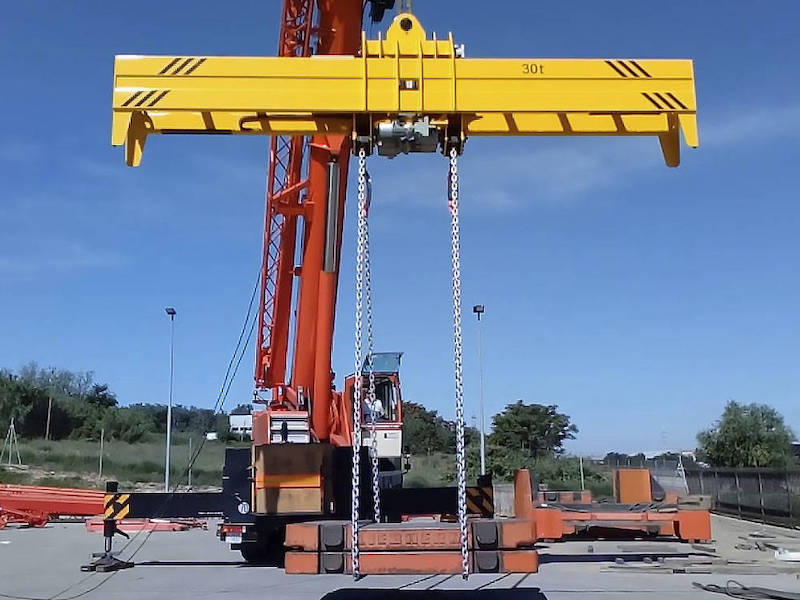

Břemeno je bezpečně uvázáno pomocí vazáků - textilních popruhů nebo nekonečných řetězů, které jsou provlečeny přes kladky. Kladky jsou elektromotoricky otáčeny.
Při otáčení břemene musí být traverza ve vodorovné poloze. Je tedy nutné, aby horní závěs traverzy při otáčení břemene byl nad těžištěm břemene.
Máte zájem o produkt?
POPIS

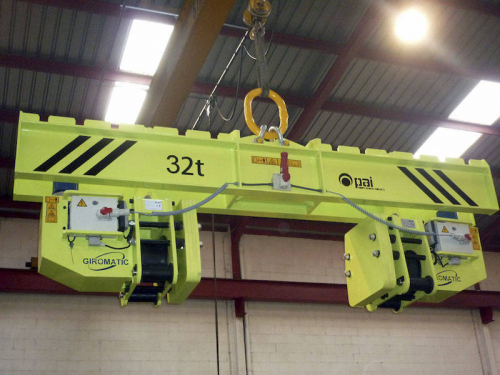

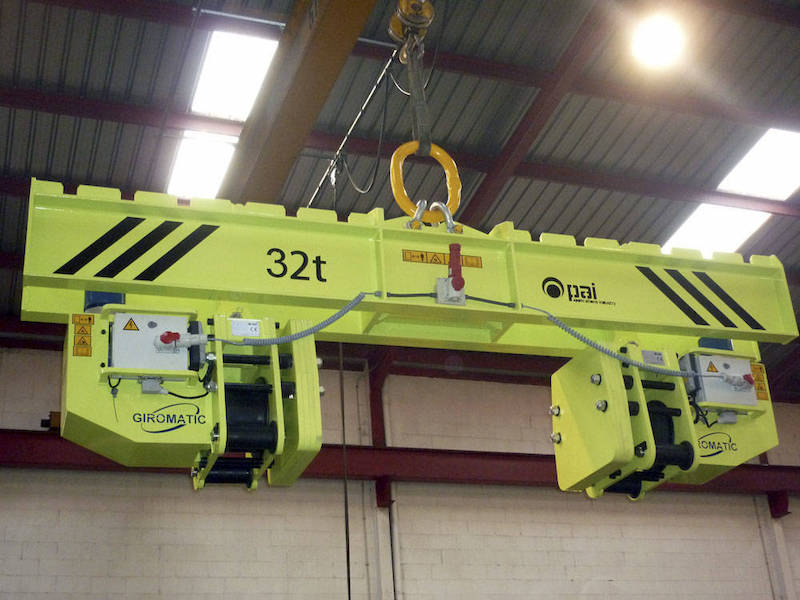

Traverzy typu GPMM-LC / GPMM-LCR jsou vybaveny závěsy s kladkami, které jsou uchyceny na trapézovém šroubu.
Pomocí otáčení trapézového šroubu dochází k plynulému přesunu závěsů a tedy ke změně rozteče kladek.
Trapézový šroub může být zakončen:
Zařízení je standardně určeno pro manipulaci pomocí:
- textilních pásů.
Na zakázku je možné provedení pro:
Horní závěsné oko je navrženo podle velikosti háku jeřábu. V případě zavěšení na dvouhák je nutné použít redukční závěs.
Traverza je ovládána rádiovým ovládáním.
OVLÁDÁNÍ
- Typ ovládání
- Rádiové ovládání
Nastavení rozteče kladek:
TAŽNÁ SÍLA, NOSNOST
Nosnost traverz závisí na konkrétním modelu.
Standardní varianty:
PŘEDNOSTI
- Nastavitelná rozteč kladek
- Flexibilní použití pro různé rozměry břemen
- Bezpečné otáčení břemen
- Jednoduchá a spolehlivá konstrukce
- Zvýšení produktivity práce
OBLASTI POUŽITÍ
- Strojírenský průmysl
- Výrobní závody
- Manipulace s konstrukčními díly
- Těžký průmysl
HLEDÁTE JINÉ TECHNICKÉ ŘEŠENÍ ?
Zařízení je možné upravit dle požadavků zákazníka – včetně rozsahu rozteče kladek a konstrukce závěsu.
|
ZÁKLADNÍ CHARAKTERISTIKY |
|
|
Typ |
Traverza pro otáčení břemen |
| Modelová řada |
GPMM-LC / GPMM-LCR
|
| Rozteč kladek |
Nastavitelná
|
|
Ovládání |
Rádiové |
|
Nastavení kladek
|
Manuální (trapézový šroub)
|
|
TECHNICKÁ TABULKA (GPMM-LC / GPMM-LCR) |
|
|
GPMM-LC (imbus)
|
|
| Model |
GPMM-LC-1-40/100
|
| Nosnost |
1000 kg
|
|
Rozsah rozteče
|
400–1000 mm
|
| Rozměry (A×B×C×D) |
1250 × 410 × 820 × 400–1000 mm
|
| Hmotnost |
140 kg
|
|
Přesun kladek
|
imbus
|
| Model |
GPMM-LC-2-40/100
|
| Nosnost |
2000 kg
|
| Rozsah rozteče |
400–1000 mm
|
| Hmotnost |
150 kg
|
| Model |
GPMM-LC-1-40/150
|
| Nosnost | 1000 kg |
| Rozsah rozteče |
400–1500 mm
|
| Hmotnost |
150 kg
|
| Model |
GPMM-LC-2-40/150
|
| Nosnost | 2000 kg |
| Rozsah rozteče |
400–1500 mm
|
| Hmotnost |
160 kg
|
| Model |
GPMM-LC-1-40/200
|
| Nosnost | 1000 kg |
| Rozsah rozteče |
400–2000 mm
|
| Hmotnost |
190 kg
|
| Model |
GPMM-LC-2-40/200
|
| Nosnost | 2000 kg |
| Rozsah rozteče |
400–2000 mm
|
| Hmotnost |
200 kg
|
|
GPMM-LCR (kolo s klikou)
|
|
| Model |
GPMM-LCR-1-45/100
|
| Nosnost | 1000 kg |
|
Rozsah rozteče
|
450–1000 mm
|
| Hmotnost |
160 kg
|
| Přesun kladek | kolo s klikou |
| Model |
GPMM-LCR-2-45/100
|
| Nosnost | 2000 kg |
| Hmotnost |
170 kg
|
| Model |
GPMM-LCR-1-45/150
|
| Nosnost | 1000 kg |
|
Rozsah rozteče
|
450–1500 mm
|
| Hmotnost |
180 kg
|
| Model |
GPMM-LCR-1-45/200
|
| Nosnost | 1000 kg |
| Rozsah rozteče |
450–2000 mm
|
| Hmotnost |
250 kg
|
| Model |
GPMM-LCR-2-45/200
|
| Nosnost | 2000 kg |
| Hmotnost |
260 kg
|
