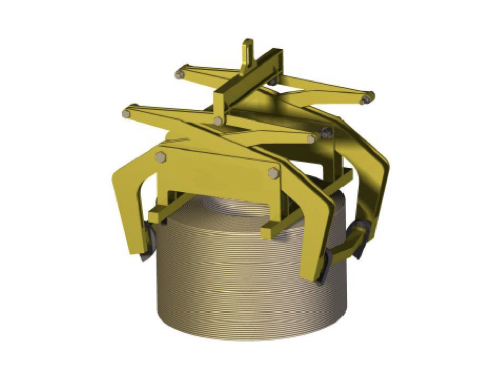

Svěrací kleště s vnějším uchopením na svitky drátů
Kleště jsou navrženy pro manipulaci se svitky drátů ve svislé poloze. Kleště svírají břemeno za vnější průměr.
Tento typ kleští na svitky je vhodný především pro vkládání svitků drátů na odvíjecí trny.

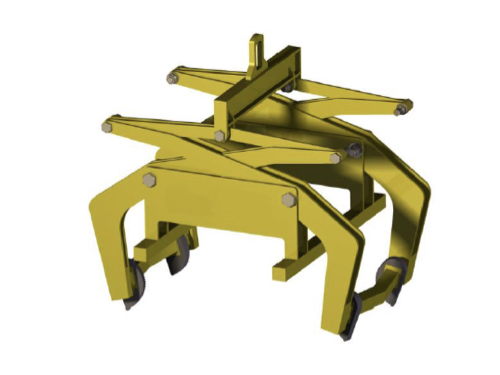

Kleště jsou vybaveny dosedacím stolem, který slouží pro opření kleští o svitek během pracovního cyklu. Výška dosedacího stolu určuje výšku uchopení svitku. Dosedací stůl může být pevný, nebo výškově stavitelný.
Pro uchopení břemene slouží čtyři zubaté čelisti.
Kleště jsou vybaveny samočinnou automatikou, tj. mechanismem, který umožňuje bezobslužný provoz kleští.
Pracovní cyklus vypadá následovně:
Kleště najíždí na svitek drátů v rozevřené poloze se zajištěnou samočinnou automatikou. Po spuštění kleští se kleště opřou dosedacím stolem o břemeno. Při dalším spouštění se uvolní horní závěs kleští a odjistí se samočinná automatika.
Při následném zvedání se ramena kleští sevřou a uchytí svitek. Po převezení svitku do místa určení se kleště při položení břemene opět opřou dosedacím stolem o břemeno a po uvolnění horního závěsu se samočinná automatika zajistí.
Kleště zůstávájí v rozevřené poloze připravené pro další manipulaci.
