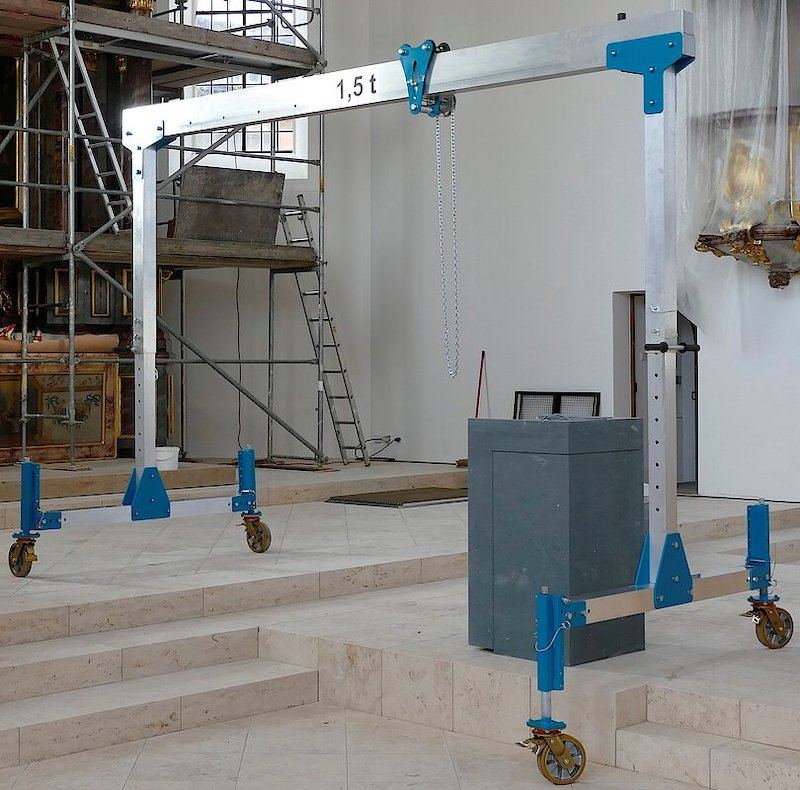

Mobilný dielenský portálový žeriav J1
Jedná sa o dielenský portálový žeriav s odľahčenou hliníkovou konštrukciou.
Nachádza uplatnenie predovšetkým tam, kde je nutné často meniť miesto použitia žeriava. Žeriav zvládne ľahko zostaviť jedna osoba za cca päť minút.
Žeriav je dodávaný v statickej alebo mobilnej verzii.
Ďalej môže byť žeriav vybavený výškovo nastaviteľnými nohami s rozsahom 388 mm, ktoré umožňujú žeriav zriadiť na nerovných podlahách či miestach s rôznou výškou oporných bodov. Na nohy je možné uchytiť ako oporné dosky s pogumovaním (stacionárny variant), tak kolesá (mobilný variant).
Vďaka modularite riešenia je možné portálový žeriav ľahko upravovať podľa aktuaniach podmienok.
Na pojazdný vozík je možné zavesiť ručný, tak i elektrický kladkostroj. V prípade použitia elektrického kladkostroja je nutné vybaviť žeriav pružinovým káblom na prívod napájania kladkostroja.
Technický popis
Nosníky a podpery dielenského portálového žeriava sú vyrobené z ľahkých hliníkových profilov. Montáž teda zvládne rýchlo jedna osoba.
Rozpätie je jednostranne nastaviteľné v rozstupoch po 300 mm. Výšku je možné meniť v krokoch po 100 mm na každej strane pomocou čapov. Súčasťou dodávky je vozík s guličkovými ložiskami s brzdou. Zatlačením na náklad sa vozík ľahko posúva.
Stacionárny variant
- Žeriav je vybavený štyrmi opornými doskami s pogumovaním
- Žeriav zvládne ľahko zostaviť jedna osoba za cca päť minút
Mobilný variant
- Žeriav je vybavený štyrmi kolesami z vulkollanu.
- Pre jednoduchú montáž jednou osobou sú potrebné štyri podporné zdviháky, ktoré nie sú súčasťou základnej verzie.
- Ako príslušenstvo je možné dokúpiť 4 integrované výsuvné zdviháky.
- Až do zaťaženia 1 000 kg je možné žeriavom pohybovať po rovnom a pevnom podklade.
Výsuvné nohy
- celková výška výsuvu 388 mm
- hrubé nastavenie - mechanický výsun - zaistenie čapom: 0-250 mm
- presné nastavenie skrutkou: 0-138 mm
Technické parametre
- Nosnosť: 1500 kg
- Celková výška: 1950 – 2750 mm
- Celková dĺžka nosníka: 4000 mm
- Rozstup nôh: 2500 - 3700 mm ( stativelné po 300 mm )
- Šírka: 1650 mm
