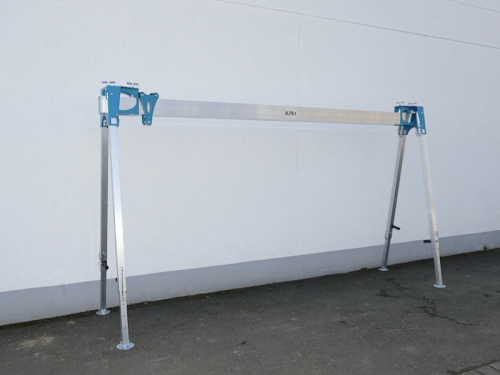

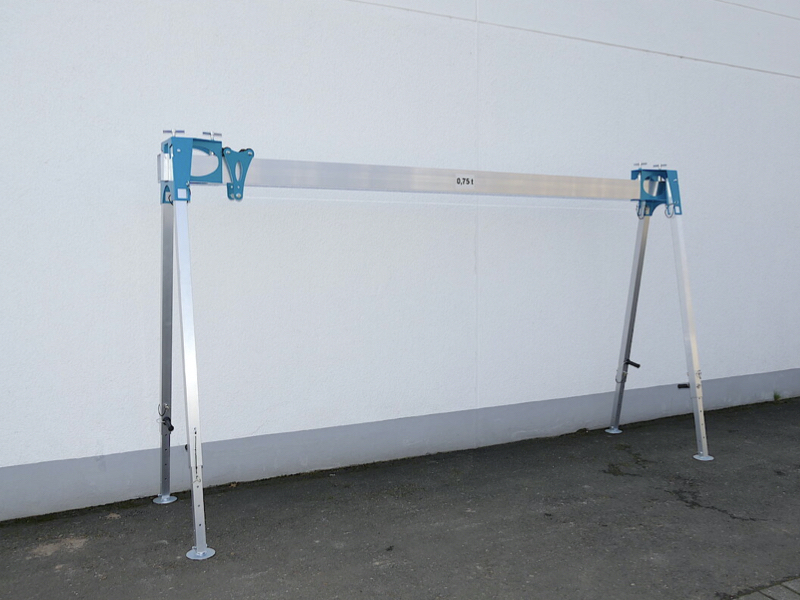

Dielenský portálový žeriav J4
Jedná sa o dielenský portálový žeriav s odľahčenou hliníkovou konštrukciou.
Nachádza uplatnenie predovšetkým tam, kde je nutné často meniť miesto použitia žeriava. Žeriav zvládne ľahko zostaviť jedna osoba.
Vďaka modularite riešenia je možné portálový žeriav ľahko upravovať podľa aktuaniach podmienok.
Technický popis

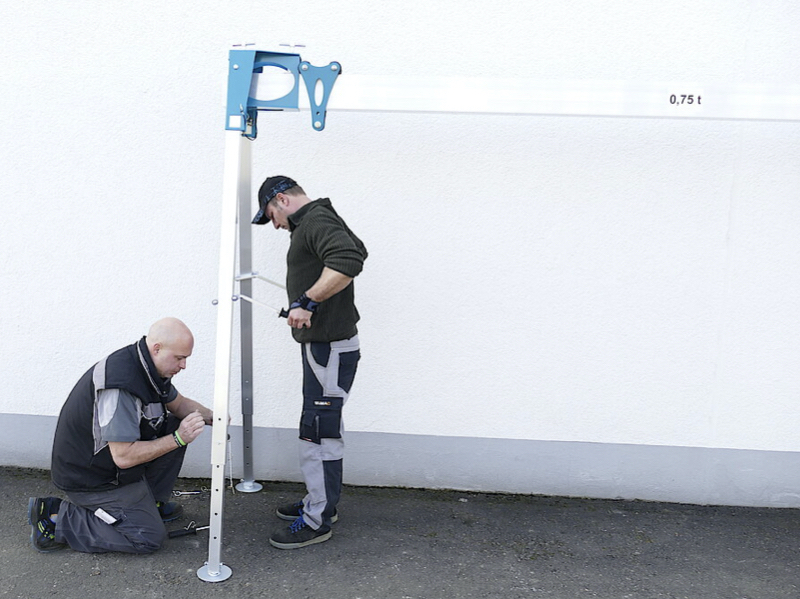

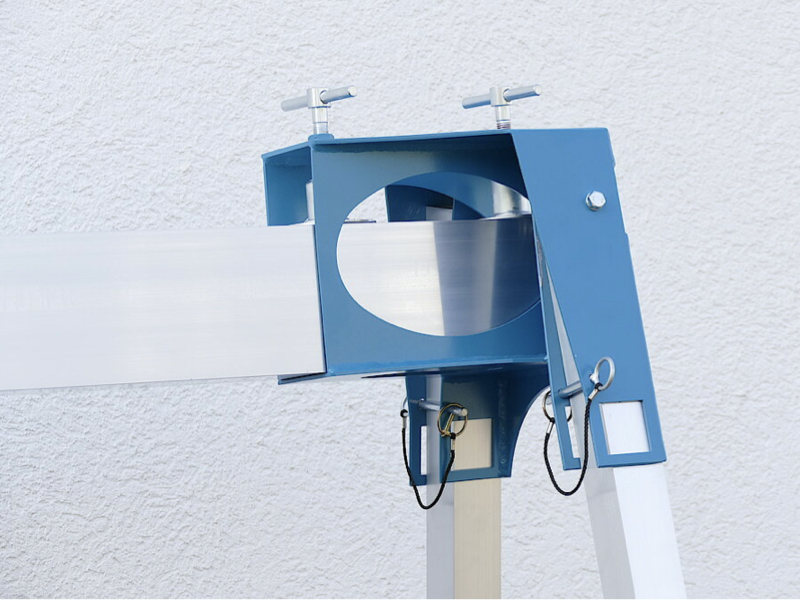

Nosníky a podpery žeriava sú vyrobené z vysoko kvalitných hliníkových profilov. Vďaka tomu je konštrukcia veľmi ľahká a môžu ju ľahko prenášať dve osoby. Kĺbové spojenie medzi nosníkom a podperami umožňuje ľahké ustavenie žeriava jednou osobou. Štyri podpery sa vyklopia, zaistia poistnými kolíkmi a potom sa nastavia na požadovanú výšku.
Tu je obzvlášť užitočná inštalačná pomôcka dostupná ako príslušenstvo. Vzdialenosť medzi podperami je štandardne plynule nastaviteľná na každej strane pomocou dvoch upínacích skrutiek. Jednotlivé podpery sú výškovo nastaviteľné – to je výhodné najmä pri práci na nerovnom teréne.

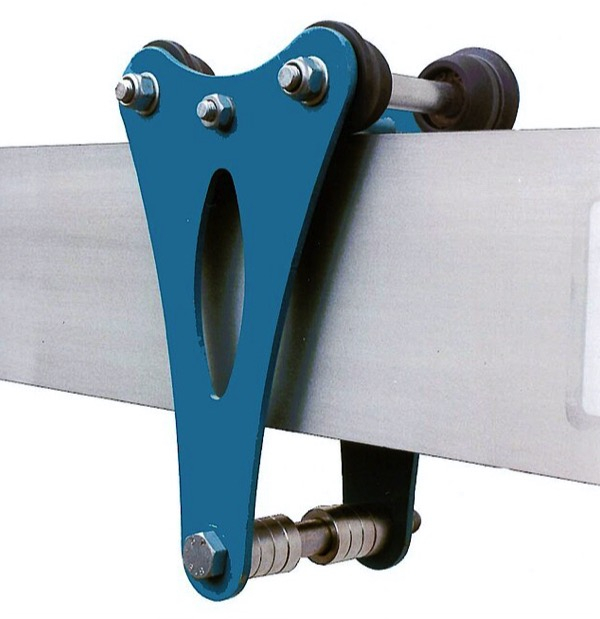

Dielenský portálový žeriav je vybavený vozíkom s guličkovými ložiskami. Vozík sa posúva tlačením bremena. Vozík môže byť vybavený brzdou na zaistenie vozíka v danej polohe

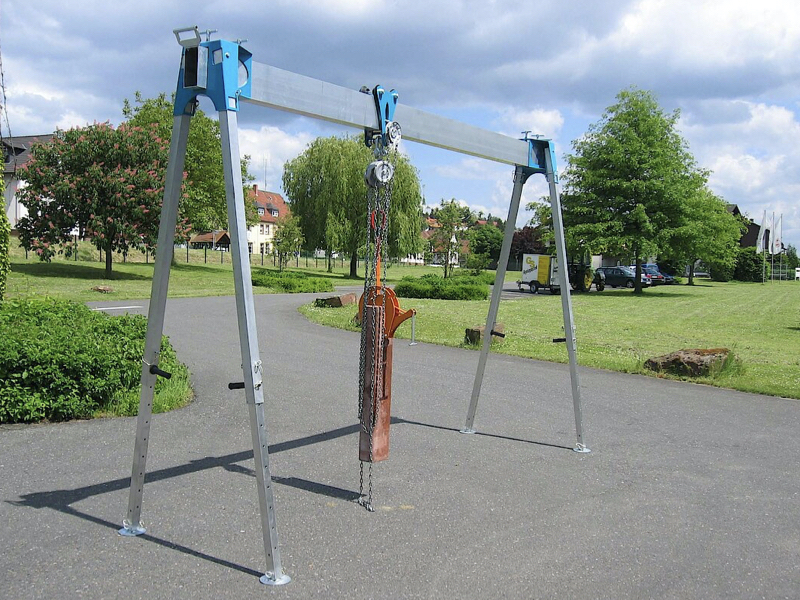

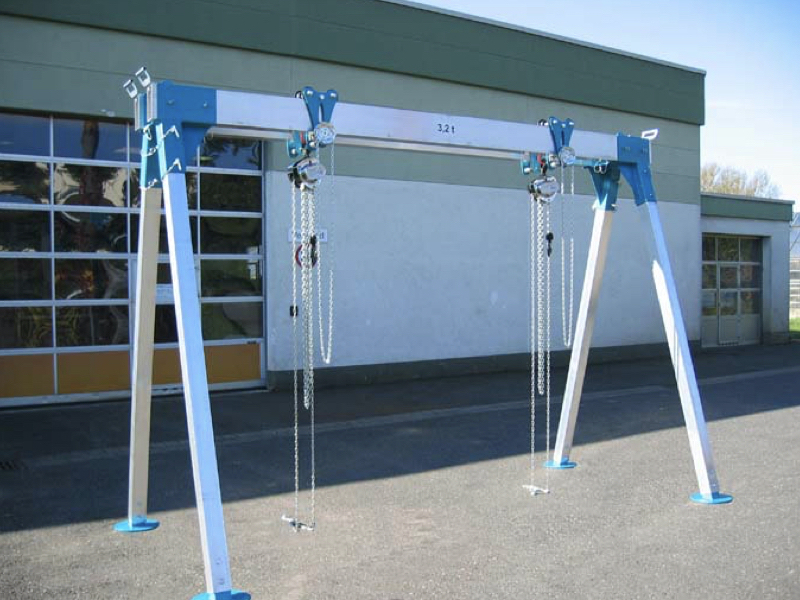

Vozík môže byť vybavený kolesom s nekonečným reťazou pre kontrolované posúvanie vozíka. Portálový žeriav môže byť dodaný vrátane reťazového kladkostroja s ručným zdvihom
Ak žeriav nie je používaný, je možné ho ľahko zložiť a uskladniť ho.
Technické parametre
- Variant A: nosnosť: 750 kg / hmotnosť 85 kg
- Variant B: nosnosť 1500 kg / hmotnosť 105 kg
- Výška: 1510 - 2720 mm
- Celková dĺžka nosného profilu: 4000 mm
- Pracovná dĺžka nosného profilu: 3330 mm
