Magnetická traverza na nakladanie a vykladanie rezacích strojov typu HM5
Formulár dopytu dočasne mimo prevádzku !!! Dopyty zasielajte na e.koncek@conncept.cz.

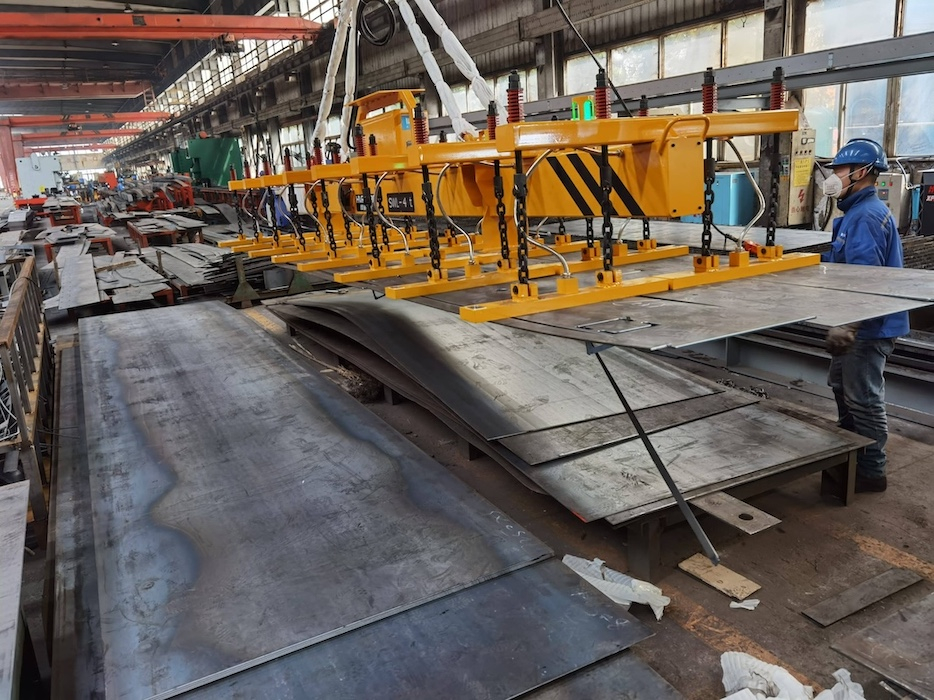

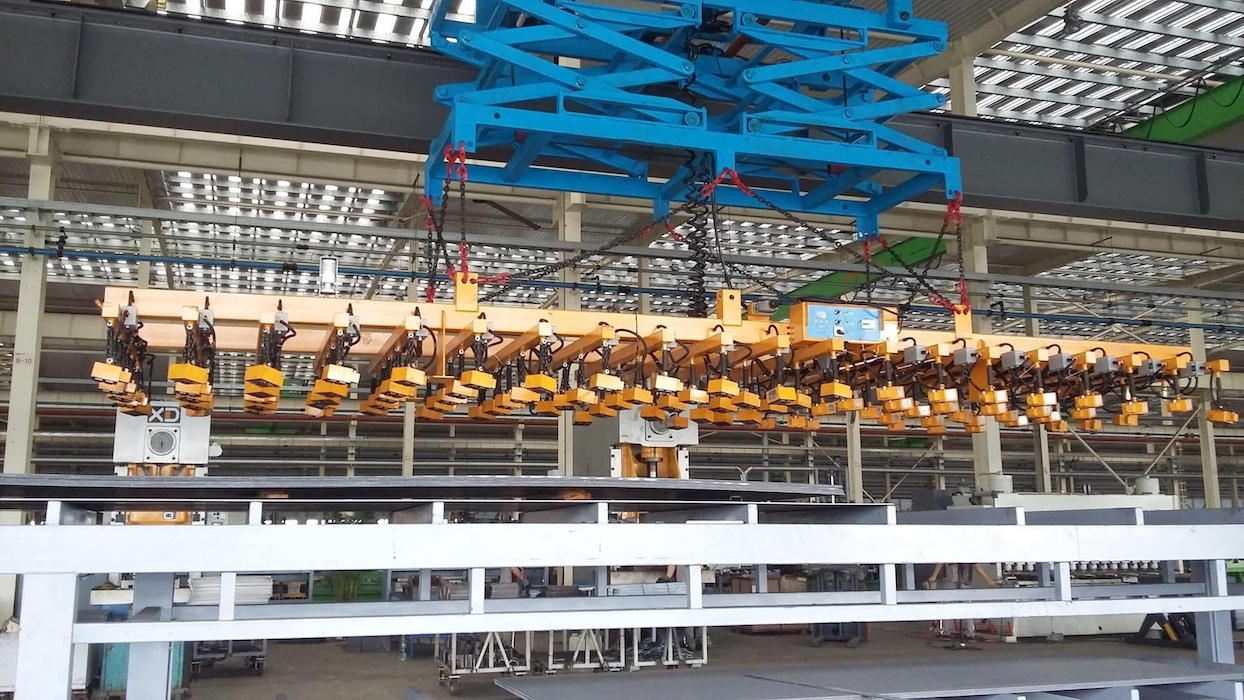

Magnetická traverza typu HM5, určená na nakladanie a vykladanie rezacích strojov, sa používa na efektívne odstraňovanie odrezkov vrátane zvyškového materiálu z rezacieho stroja jedným pohybom.
Toto inovatívne riešenie, ktoré je navyše kombinované s množstvom elektro permanentných magnetických modulov, ktoré sú flexibilne zavesené tak, aby zabezpečovali optimálny kontakt s výrezom, tak účinne znižuje náklady na pracovnú silu a zároveň výrazne zvyšuje produktivitu.
Pri preprave veľkých plechov pomocou štandardných závesov, ako sú manipulačné háky alebo manipulačné svorky, sa plechy často vychýlia alebo deformujú. Magnetické traverzy umožňujú rovnomerné uchopenie plechu na väčšej ploche, čím sa eliminuje jeho deformácia.
Prečítajte si viacMáte záujem o tento produkt?
POPIS
Výhody:
- Jednoduché vyberanie listov zo zväzku bez potreby stohovania
- Zónu magnetického modulu možno vybrať tak, aby vyhovovala konkrétnym povrchom a rezaným kusom
- Ovládanie pomocou integrovaných tlačidiel alebo rádiového diaľkového ovládania
Technické špecifikácie:

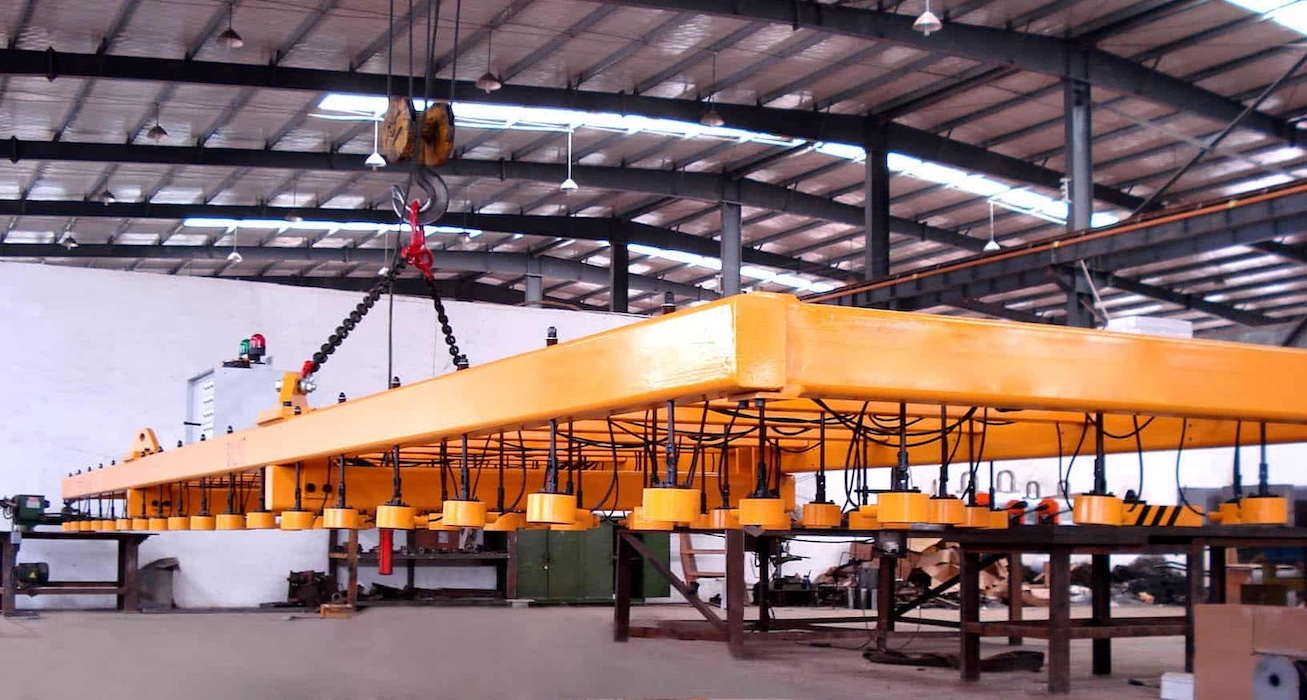

- Zváraný nosník z konštrukčnej ocele S355

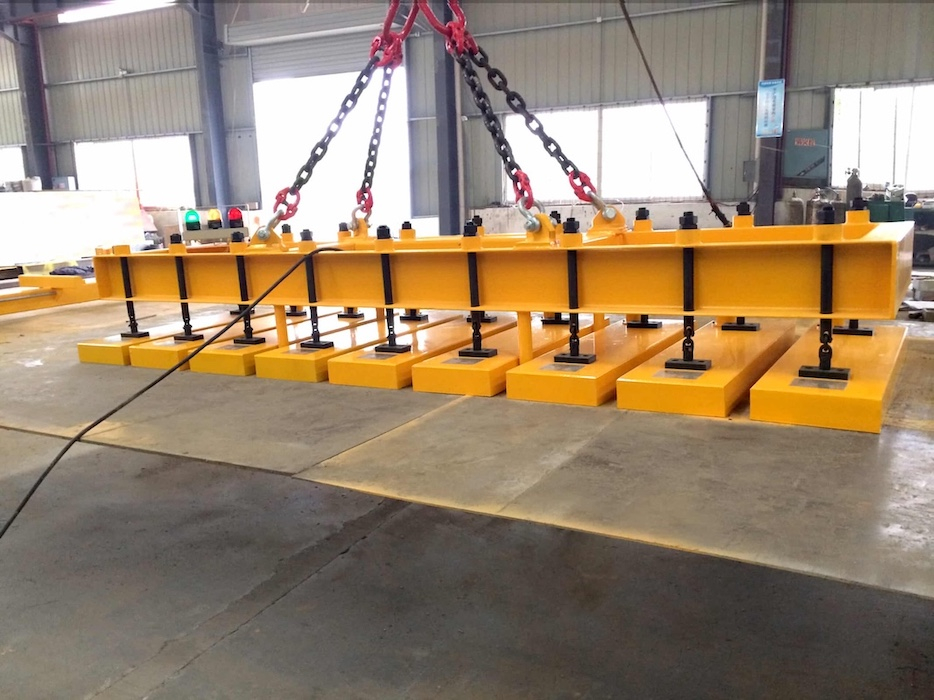

- Traverza sa dodáva spolu s reťazovými úväzkami na zavesenie na hák žeriavu.

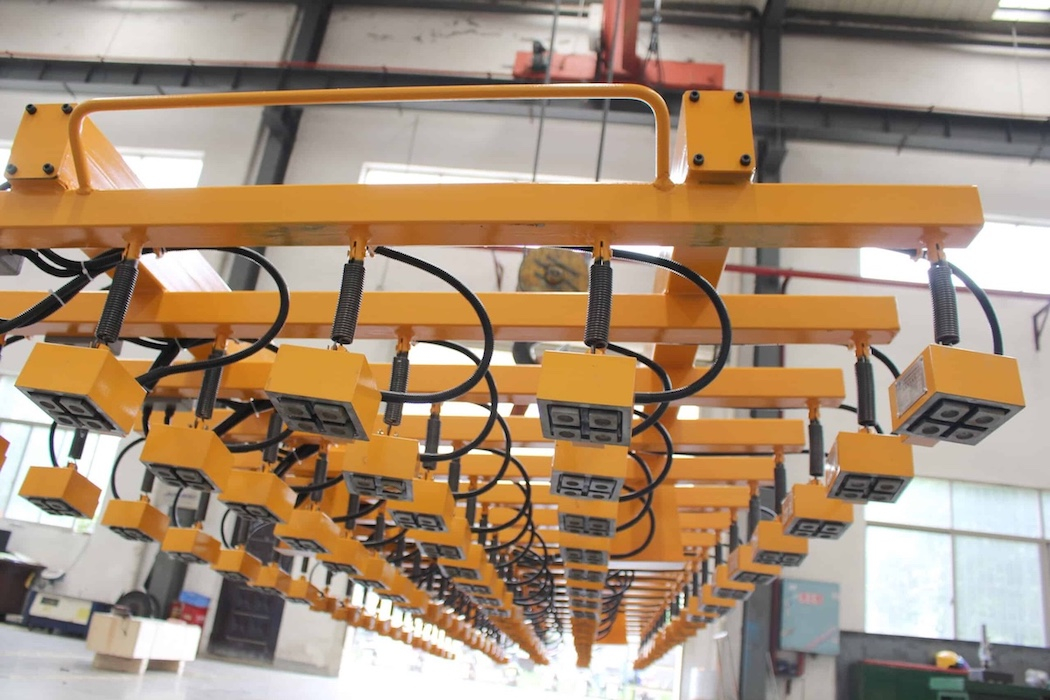

- Flexibilne zavesené moduly s elektropermanentnými magnetmi na dokonalé prispôsobenie povrchu oceľového plechu.
- Ovládanie pomocou digitálnych tlačidiel na riadiacej jednotke alebo pomocou štandardne dodávaného rádiového diaľkového ovládania.
- Vysoko pokročilý systém SPC na kontrolu výkonu systému
- V závislosti od rozmerov oceľového plechu možno pomocou štvorpolohového prepínača zvoliť vhodný počet magnetických modulov.
- Cyklus PICK-UP umožňuje bezpečné zdvíhanie JEDNÉHO plechu.
- Systém detekcie uvoľnenia bremena, ktorý zabraňuje náhodnému odmagnetizovaniu počas prepravy.
Rezanie kyslíkom a plazmou
| Model | Max. Dĺžka | Max. Šírka | Hrúbka | Min. rezané časti | Zdvíhacia kapacita |
| (mm) | (mm) | (mm) | (mm) | (Kg) | |
| HM5-03-015/P | 3.000 | 1.500 | 14732 | 250*250 | 1.500 |
| HM5-06-040/P | 6.000 | 2.000 | 14732 | 250*250 | 4.000 |
| HM5-06-060/P | 6.000 | 2.500 | 14732 | 250*250 | 6.000 |
| HM5-09-085/P | 9.000 | 3.000 | 14732 | 250*250 | 8.500 |
| HM5-12-115/P | 12.000 | 3.000 | 14732 | 250*250 | 11.500 |
Rezanie laserom
| Model | Max. Dĺžka | Max. Šírka | Hrúbka | Min. rezané časti | Zdvíhacia kapacita |
| (mm) | (mm) | (mm) | (mm) | (Kg) | |
| HM5-03-015/L | 3.000 | 1.500 | 1,5-30 | 80*80 | 1.000 |
| HM5-06-020/L | 6.000 | 1.500 | 1,5-30 | 80*80 | 2.000 |
| HM5-06-030/L | 6.000 | 2.000 | 1,5-30 | 80*80 | 3.000 |
| HM5-09-040/L | 9.000 | 2.000 | 1,5-30 | 80*80 | 4.000 |
Rezanie kyslíkom
| Model | Max. Dĺžka | Max. Šírka | Hrúbka | Min. rezané časti | Zdvíhacia kapacita |
| (mm) | (mm) | (mm) | (mm) | (Kg) | |
| HM5-03-040/O | 3.000 | 2.000 | 29342 | 300*300 | 4.000 |
| HM5-06-100/O | 6.000 | 2.500 | 29342 | 300*300 | 10.000 |
