Elektromotorický sklopný stôl SSE-A-90

POPIS

OPIS

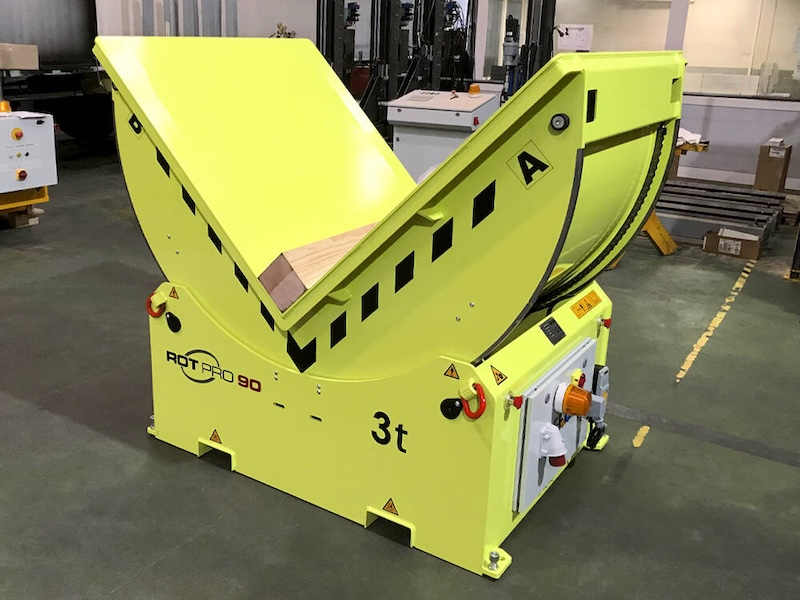

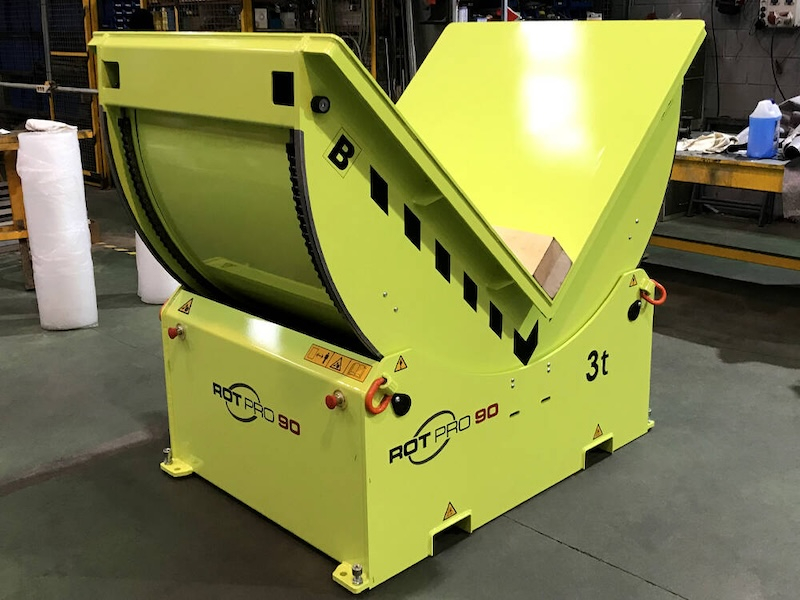

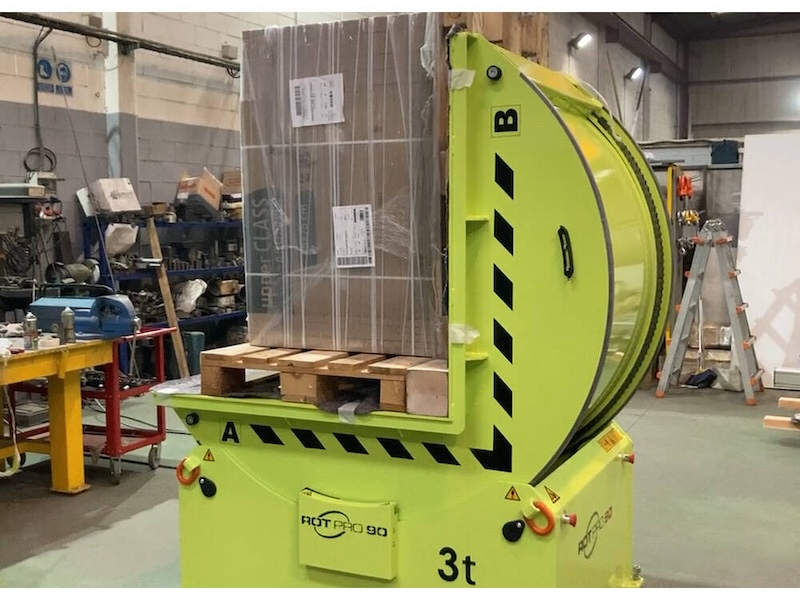

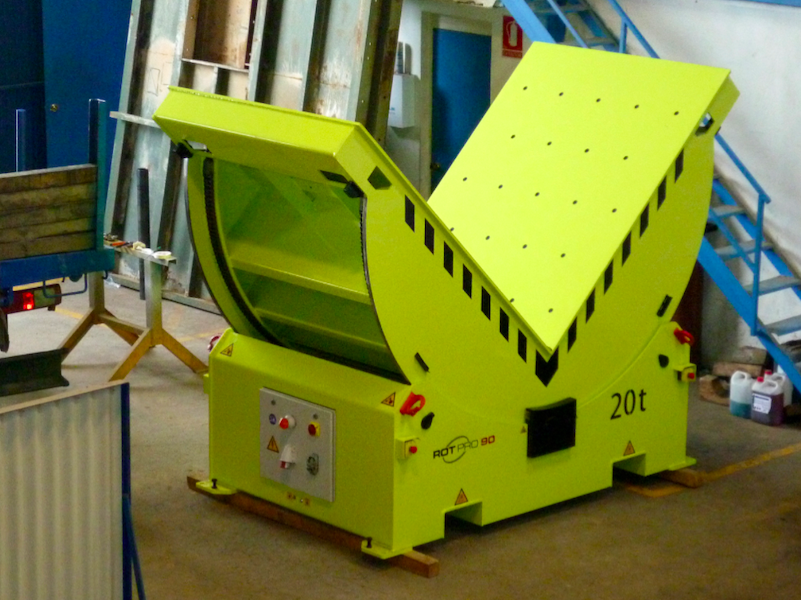

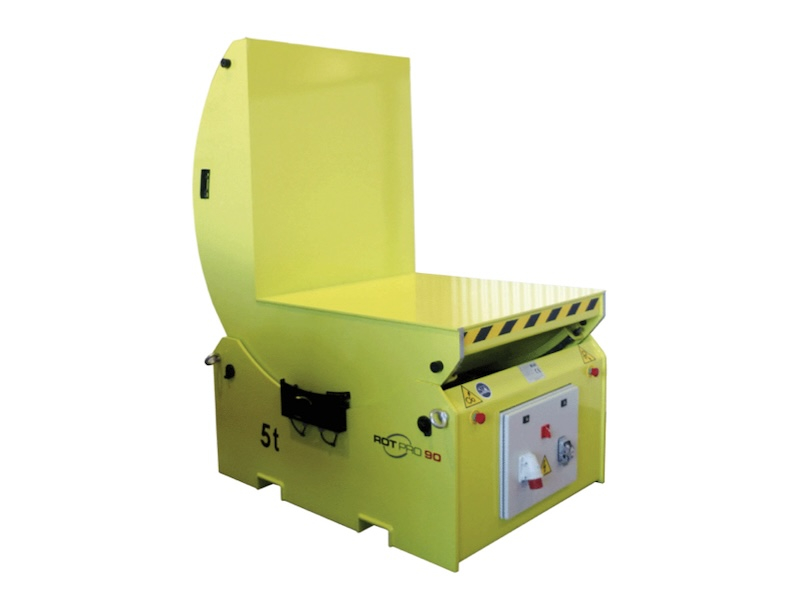

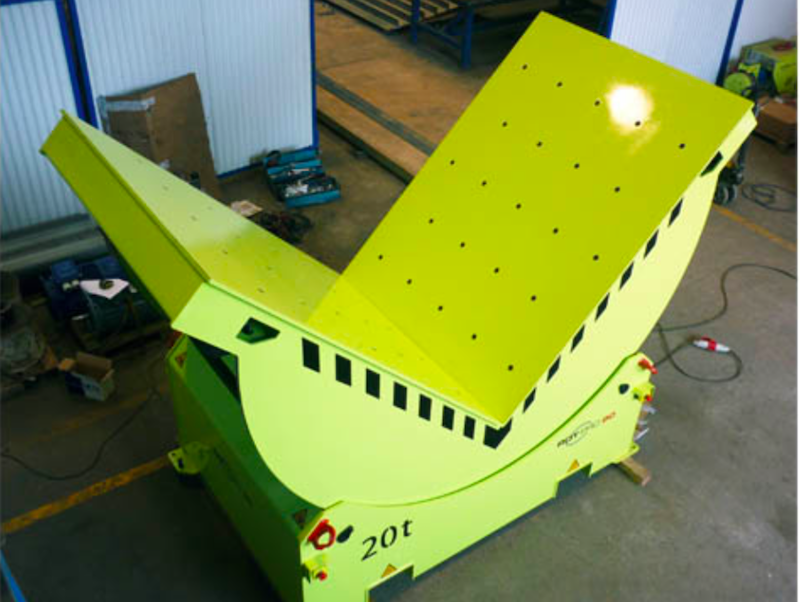

• Sklopný stôl sa skladá z dvoch základných častí - spodného nosného rámu a otočného lôžka.
• Tvar otočného lôžka zodpovedá tvaru otáčaných bremien. Otočné lôžko sa otáča na rolkách, ktoré sú súčasťou spodného nosného rámu, a je vedené bočnými kladkami. Ložná plocha stola môže byť krytá ochrannými doskami z PVC alebo secutexu z dôvodu ochrany bremena pred prípadným povrchovým poškodením.
• Pri otáčaní je možné zariadenie zastaviť v ktorejkoľvek polohe. Krajné polohy sú strážené koncovými spínačmi.

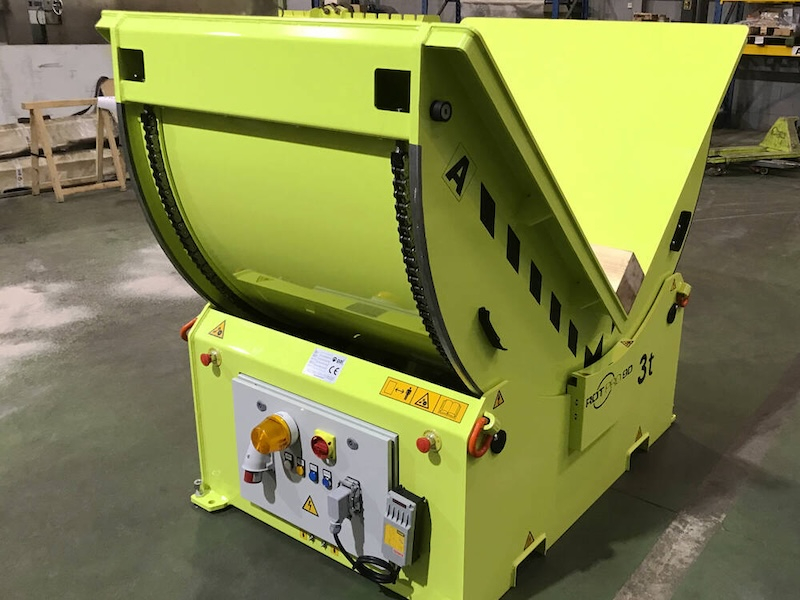

• Štandardne sú sklopné stoly ovládané pomocou tlačidlového ovládania, prepojeného so sklopným stolom pomocou špirálového kábla, ktorý umožní obsluhe poodstúpení do bezpečnej vzdialenosti. V prípade záujmu o možno sklopný stôl vybaviť
• Nosný rám je vybavený závesnými bodmi na transport sklopného stola pomocou žeriava. Je možné tiež prispôsobiť spodný rám na presun sklopného stola pomocou VZV.

DOPLNKY

• V prípade, že je sklopný stôl súčasťou napr. spracovateľskej linky, je ho možné vybaviť poháňanou valčekovou traťou
• Jedným užívateľsky zaujímavým doplnkom je spodná točňa, ktorá umožnuje otáčanie sklopného stola okolo zvislej osi. Pri štandardných sklopných stoloch sa bremeno po otočení dostáva na druhú stranu, miesto nakládky je teda inej strane ako miesto, z ktorého bremeno po otočení odoberáme. V prípade, že transport bremena zaisťujeme vysokozdvižným vozíkom, musíme mať okolo stola voľné miesto z oboch strán na nabehnutie vozíka. V prípade, že sklopný stôl je vybavený točnou, je možné po sklopení bremena otočiť stôl okolo zvislej osi o 180 ° a tým ho vrátiť do východiskovej polohy a odobrať bremeno z rovnakého miesta. Toto nám umožní umiestniť sklopný stôl napr. k stene, či do ochrannej klietky.

ÚČEL ZARIADENIA

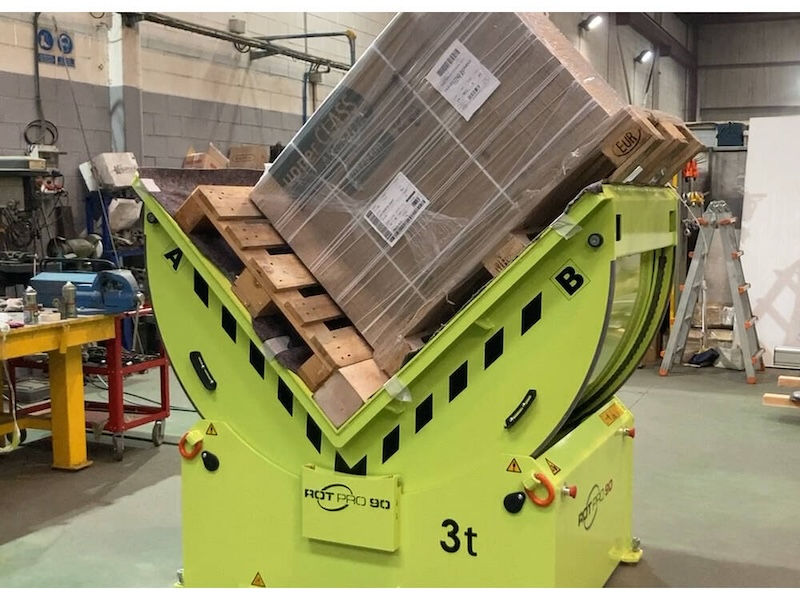

• otáčanie / preklápanie bremien o 90 °

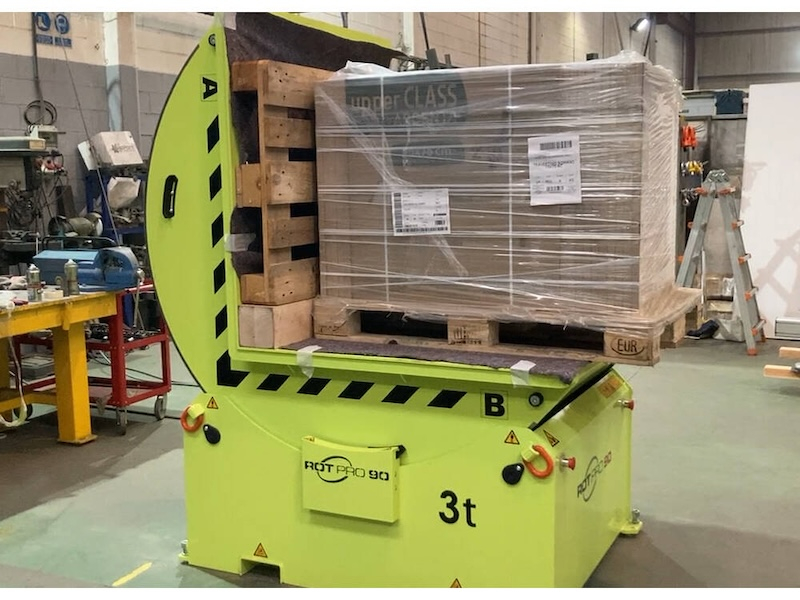

• preklápanie bremien z vodorovnej do zvislej polohy

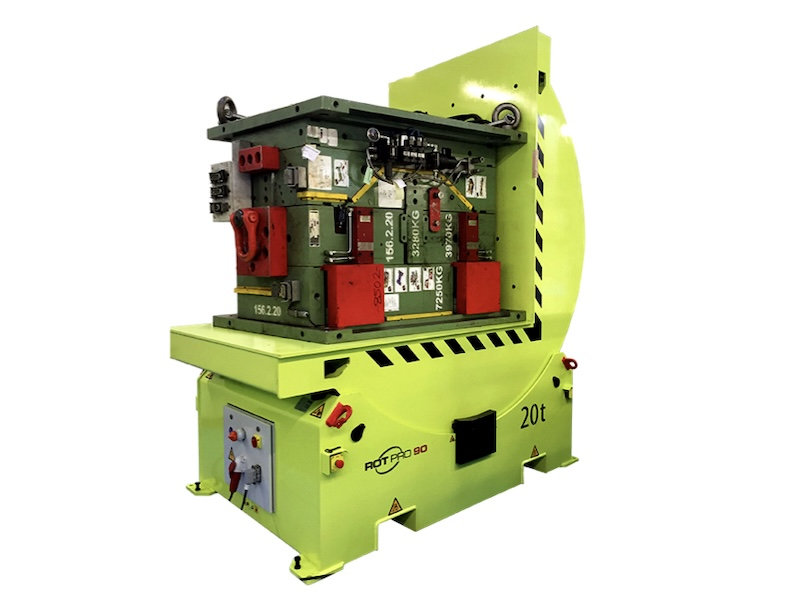

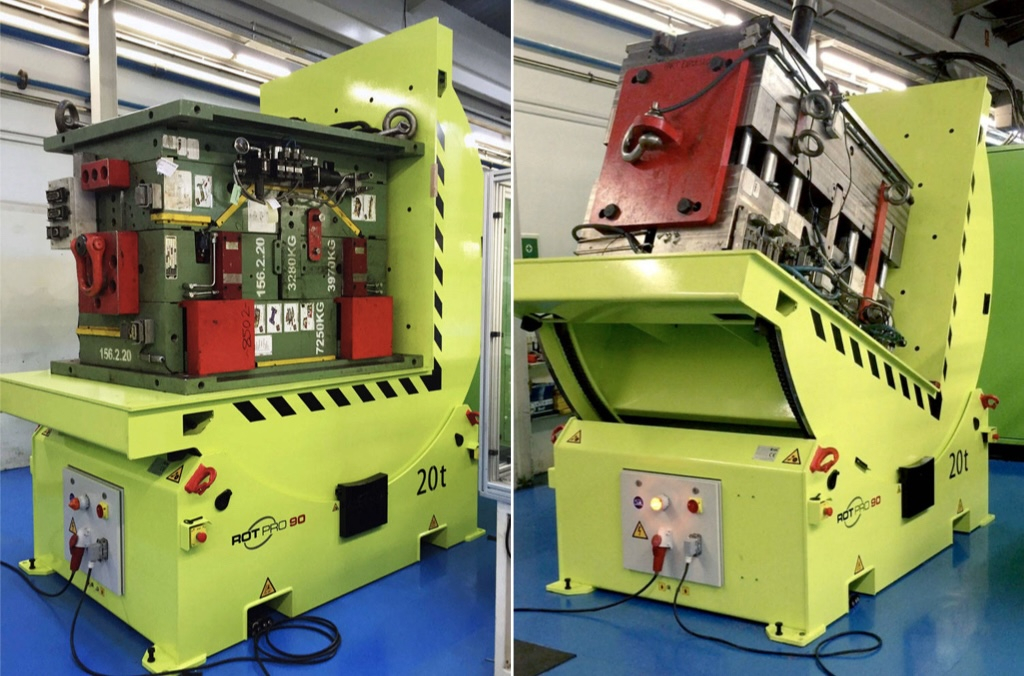

• otáčanie / preklápanie lisovacích foriem, lisovacích nástrojov, balíkov, krabíc, kovových konštrukcií, bremien s pravouhlým prierezom

MANIPULÁCIA S BREMENAMI

Bremeno je vkladané do sklopného stola buď vysokozdvižným vozíkom, alebo pomocou závesných prostriedkov, zavesených na žeriave. Medzi takéto prostriedky patria napríklad manipulačné traverzy, bremenové magnety alebo zvieracie kliešte.

Potrebujete otáčať alebo preklápať bremená do hmotnosti 500 kg, ako sú napr. zvitky plechov, plechy, dosky, rolky, cievky, zvárané konštrukcie alebo iné typy bremien. Na tieto účely slúžia iné typy zariadení - tzv. priemyselné pneumatické manipulátory.

BEZPEČNOSTNÉ PRVKY

Bremená sa prepravujú do sklopných stolov žeriavy alebo vysokozdvižných vozíkov. Pri preprave bremien v halách pomocou vysokozdvižných vozíkov hrozia nárazy do šupov hál, regálov a ďalšieho vybavenia. Nárazom je možné zabrániť pomocou flexibilných pružných bezpečnostných zábran alebo elastických ochrán stĺpov.
