Magnetická traverza sloužící k nakládání a vykládání řezacích strojů typ HM5
Formulář poptávky dočasně mimo provoz !!! Poptávky zasílejte na e.koncek@conncept.cz

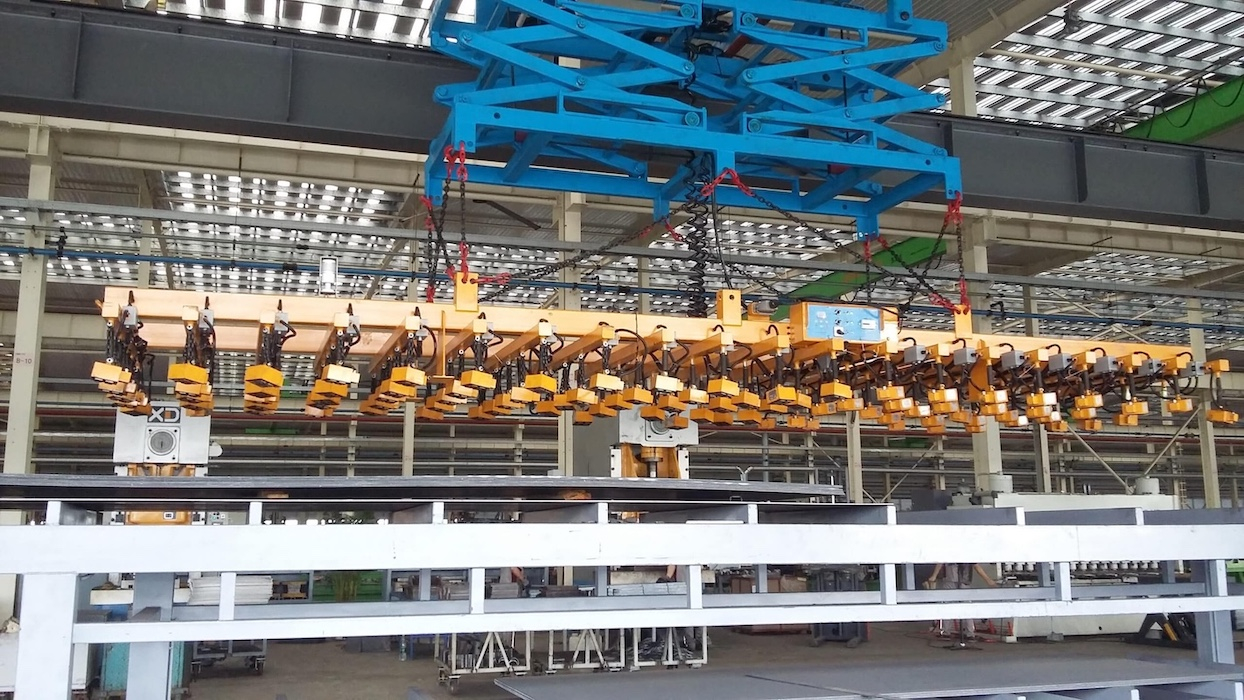

Magnetická traverza typ HM5, navržená k nakládání a vykládání řezacích strojů, slouží k efektivnímu odstraňování odřezků včetně zbytku materiálu z řezacího stroju jediným pohybem.
Toto inovativní řešení, které se zároveň kombinuje s mnoha elektro permanentnymi magnetickými moduly, jenž jsou pružně zavěšeny, aby byl zajištěn optimální kontakt s výřezkem, tak účinně snižuje náklady na pracovní sílu a také výrazně zvyšuje produktivitu práce.

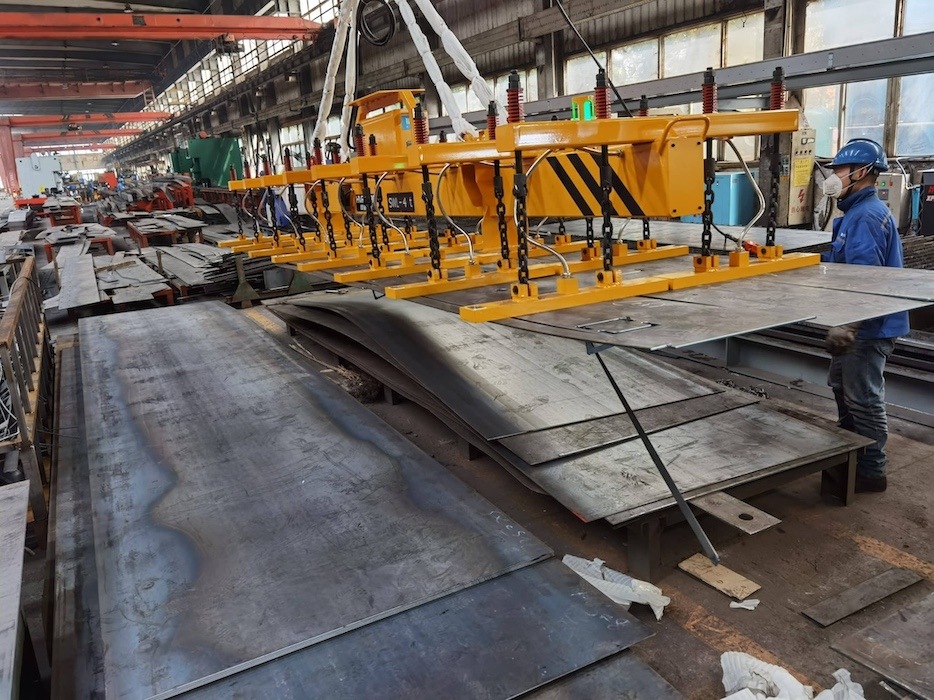

Při přepravě velkých plechů s použitím standardních vázacích prostředků, jako jsou manipulační háky či manipulační svěrky, dochází často k průhybům plechů nebo k jejich deformaci. Magnetické traverzy umožňují rovnoměrné uchopení plechu větší plochou, čímž eliminují průhyb plechů.
Číst víceMáte zájem o produkt?
Výhody:
- Snadné odebírání plechů ze svazku bez nutnosti prokládek
- Možnost zvolení zóny magnetických modulů pro vyhovění specifickému povrchu a řezaným kusům
- Ovládání pomcí integrovaných tlačítek, nebo pomocí rádiového dálkového ovládání
Technické specifikace:

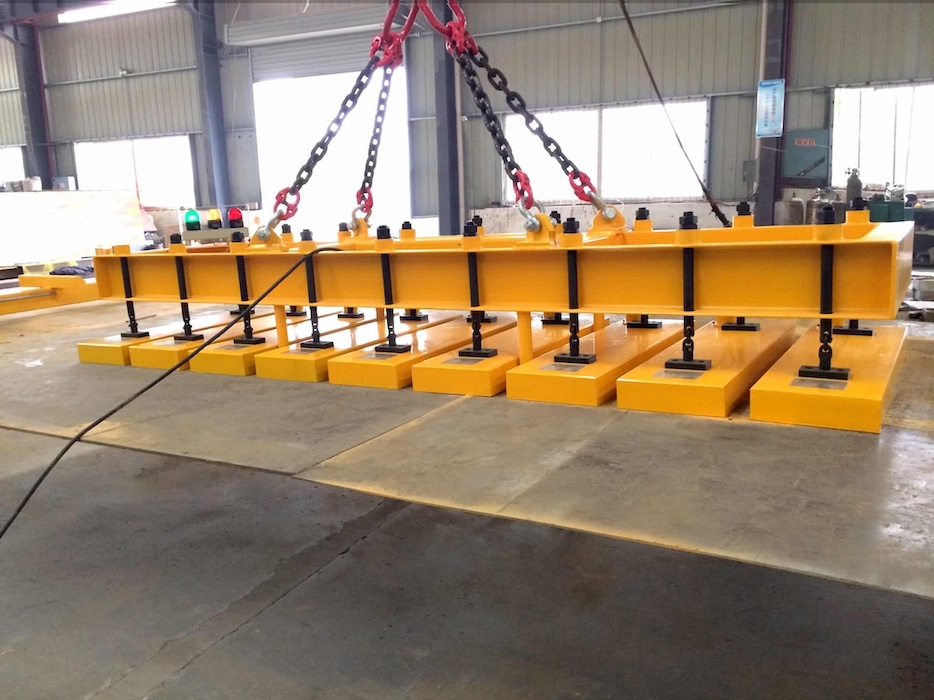

- Svařovaný nosník z konstrukční oceli S355
- Traverza je dodávána včetně řetězových vazáků pro zavěšení na hák jeřábu.

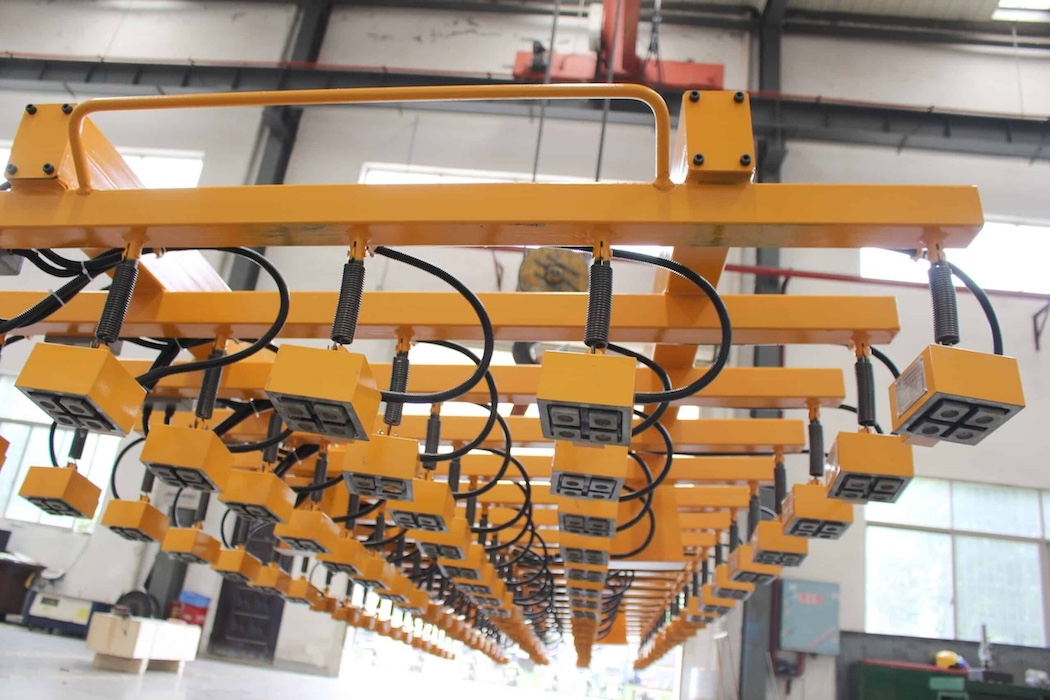

- Pružně zavěšené elektro permanentní magnetické moduly pro dokonalé přizpůsobení se povrchu ocelovému plechu.
- Ovládání digitálními tlačítky na řídicí jednotce nebo standardně dodávaným rádiovým dálkovým ovládáním.
- Vysoce pokročilý systém SPC pro kontrolu výkonu systému
- V závislosti na rozměrech ocelového plechu lze pomocí čtyřpolohového přepínače zvolit odpovídající počet magnetických modulů.
- Cyklus PICK-UP umožňuje bezpečné zvedání JEDNOHO plechu.
- Systém detekce uvolnění břemene, který zabraňuje náhodnému odmagnetování během přepravy
Kyslíkové a plasmové řezání
| Model | Max. Délka | Max. Šířka | Tloušťka | Min. řezané díly | Zvedací kpacita |
| (mm) | (mm) | (mm) | (mm) | (Kg) | |
| HM5-03-015/P | 3.000 | 1.500 | 14732 | 250*250 | 1.500 |
| HM5-06-040/P | 6.000 | 2.000 | 14732 | 250*250 | 4.000 |
| HM5-06-060/P | 6.000 | 2.500 | 14732 | 250*250 | 6.000 |
| HM5-09-085/P | 9.000 | 3.000 | 14732 | 250*250 | 8.500 |
| HM5-12-115/P | 12.000 | 3.000 | 14732 | 250*250 | 11.500 |
Laserové řezání
| Model | Max. Délka | Max. Šířka | Tloušťka | Min. řezané díly | Zvedací kpacita |
| (mm) | (mm) | (mm) | (mm) | (Kg) | |
| HM5-03-015/L | 3.000 | 1.500 | 1,5-30 | 80*80 | 1.000 |
| HM5-06-020/L | 6.000 | 1.500 | 1,5-30 | 80*80 | 2.000 |
| HM5-06-030/L | 6.000 | 2.000 | 1,5-30 | 80*80 | 3.000 |
| HM5-09-040/L | 9.000 | 2.000 | 1,5-30 | 80*80 | 4.000 |
Kyslíkové řezání
| Model | Max. Délka | Max. Šířka | Tloušťka | Min. řezané díly | Zvedací kpacita |
| (mm) | (mm) | (mm) | (mm) | (Kg) | |
| HM5-03-040/O | 3.000 | 2.000 | 29342 | 300*300 | 4.000 |
| HM5-06-100/O | 6.000 | 2.500 | 29342 | 300*300 | 10.000 |
TECHNICKÉ PARAMETRY
Připravujeme...
