Magnetická traverza k zvedání profilů, nakládání a vykládání automatických pilových linek typ HS

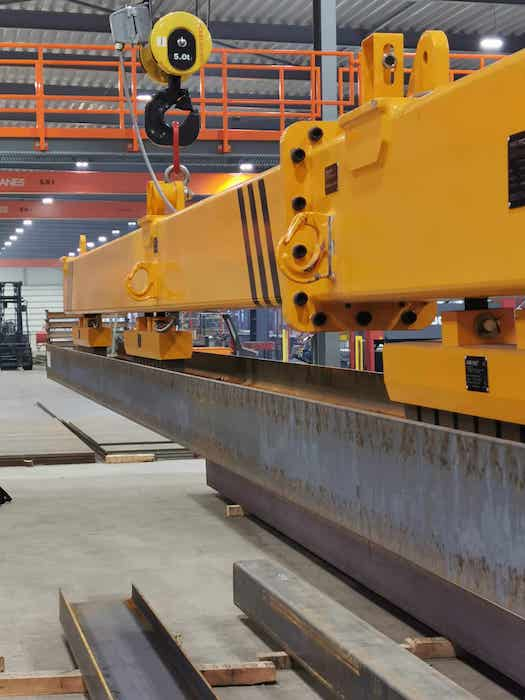

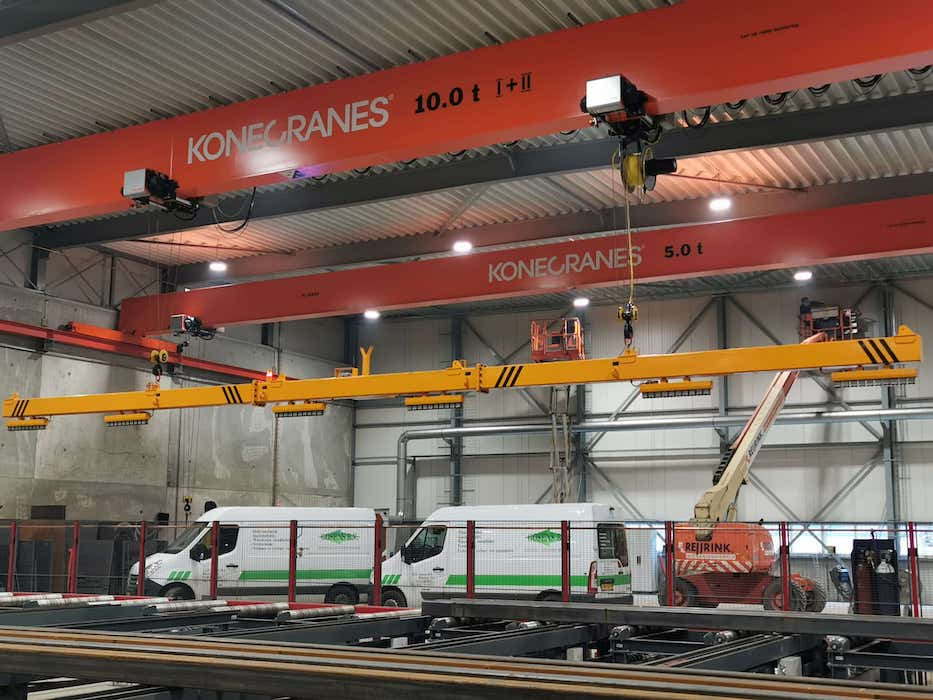

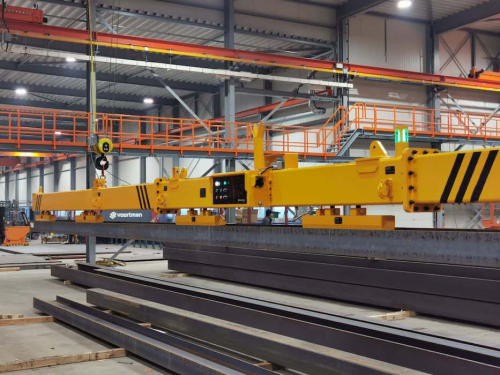

Magnetická traverza s elektro permanentním magnetem typ HS slouží k zvedání a přepravě dlouhých ocelových profilu a jeklů a následnému nakládání a vykládání automatických pilových linek.
Díky inovativní technologii dokaže magnetická traverza HS zvedat profily rovnoměrně narozdíl od ostatnich zařízení vykonávajících stejnou práci a tím zamezují jejich prohýbání.
Dlouhé ocelové profily je často náročné zvedat a přemisťovat. Při použití tradičních upínačů profilů mají tendenci se nebezpečně prohýbat, což představuje skutečné riziko nehod a poškození jak obsluhy, tak okolního prostředí. Navíc je k přepravě dlouhých profilů často zapotřebí více operátorů. Kromě toho může být nakládání (polo)automatických pil problematické.
Výhody:
- Snadné odebírání profilů ze svazku bez nutnosti prokládek
- Vysoká a produktivita a bezpečnost-díky pohodlnému ovládání může jediný operator ovládat magnet na dálku
- Jednoduché nakládání a vykládání automatických pilových linek
Technické specifikce:
- Svařovaný nosník z konstrukční oceli S355
- Traverza je dodávána včetně řetězových vazáků pro zavěšení na hák jeřábu.
- Bezpečnostní faktor 3:1 při vzduchové mezeře 0,4 mm.
- Elektropermanentní magnetické moduly pružně zavěšené pro dokonalé přizpůsobení na ocelovém profilu.
- Elektronická řídicí jednotka na palubě s následujícími funkcemi: PICK-UP/FULLMAG/SAFE/DEMAG/4 Volba úrovně výkonu/volba modulu.
- Rádiové dálkové ovládání pro PICK-UP/FULLMAG/SAFE/DEMAG.
- Bezdotykový spínač proti náhodnému odmagnetování ve vzduchu.
- Světelný blok pro indikaci stavu magnetu.
| Model | SWL | HEA-HEB-IPE-IPN | Délka | Počet EPM Modulů | Hmotnost |
| (kg) | (mm) | (ks) | (kg) | ||
| HS-06-013 | 1.300 | 80 - 600 | 1.000 - 6.000 | 2 | 500 |
| HS-12-013 | 1.300 | 80 - 600 | 1.000 - 12.000 | 2 | 490 |
| HS-12-026 | 2.600 | 80 - 600 | 500 - 12.500 | 4 | 900 |
| HS-15-026 | 2.600 | 80 - 600 | 6.500 - 15.000 | 4 | 1.100 |
| HS-18-039 | 3.900 | 80 - 600 | 500 - 12.500 | 6 | 1.400 |
| HS-24-052 | 5.200 | 80 - 600 | 500 - 13.500 | 6 | 2.100 |
