Pneumatické průmyslové manipulátory pro manipulaci s bojlery, tanky a nádržemi
Formulář poptávky dočasně mimo provoz !!! Poptávky zasílejte na e.koncek@conncept.cz
Pneumatické průmyslové manipulátory slouží pro zvedání, přenášení, otáčení a polohování bojlerů, tanků a nádrží, které není možné bezpečně a ergonomicky manipulovat ručně.
Manipulátory jsou navrhovány individuálně podle charakteru manipulovaných břemen a požadavků provozu, což zajišťuje maximální efektivitu, bezpečnost a přesnost manipulace.
Zařízení je určeno především pro:
- zvedání a přenos bojlerů, nádrží a tanků,
- manipulaci s břemeny ve svislé i vodorovné poloze,
- překlápění břemen (např. o 90°),
- otáčení břemen kolem vlastní osy,
- přesné polohování při výrobních nebo montážních operacích.
Více technických informací nalezenete na našich webových stránkách, zaměřených na průmyslové manipulátory (www.prumyslovemanipulatory.cz).
Máte zájem o produkt?
POPIS
Průmyslové manipulátory umožňují rychlou, bezpečnou a ergonomickou manipulaci s objemnými a často těžkými břemeny. Základní funkcí zařízení je vyvážení břemene do tzv. beztížného stavu, což umožňuje obsluze manipulovat s nákladem bez fyzické námahy a s maximální kontrolou.
Manipulátory jsou vybaveny uchopovacím nástrojem (gripperem), který je vždy přizpůsoben konkrétní aplikaci:

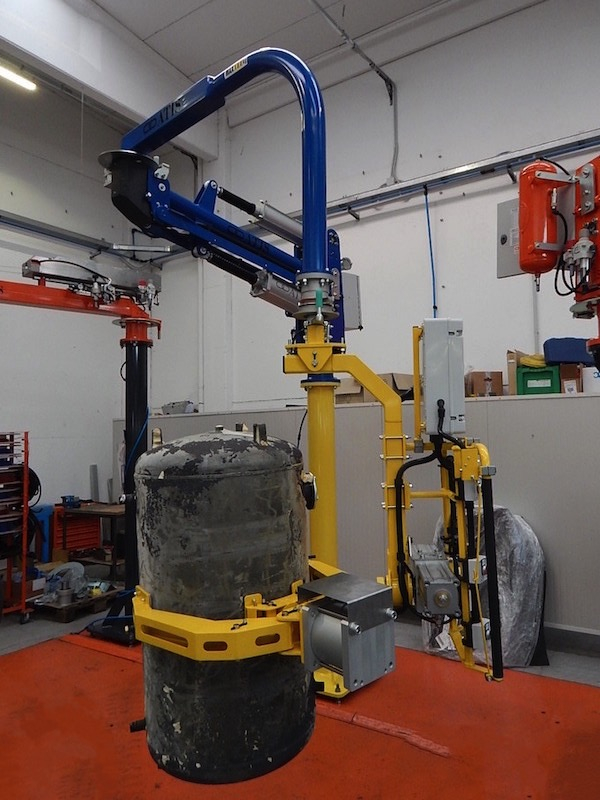

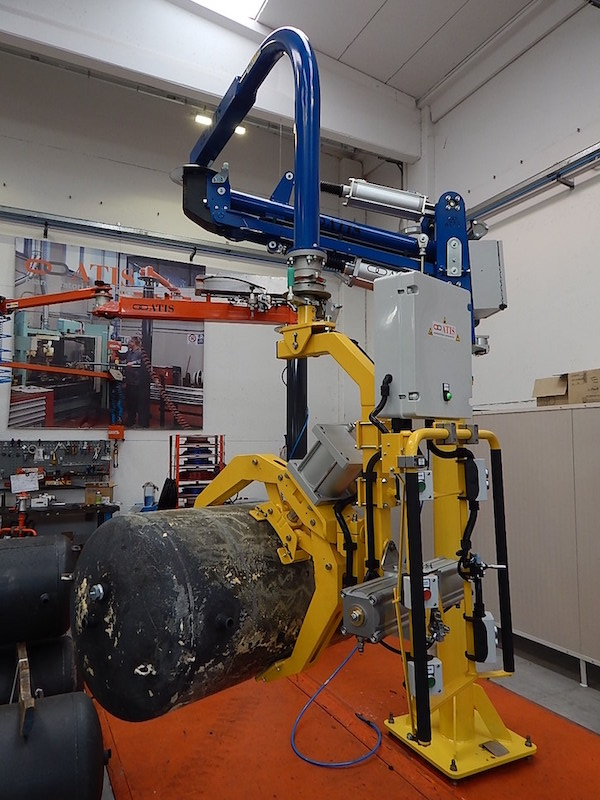

- pneumatické kleště – pro pevné a bezpečné uchopení válcových břemen,

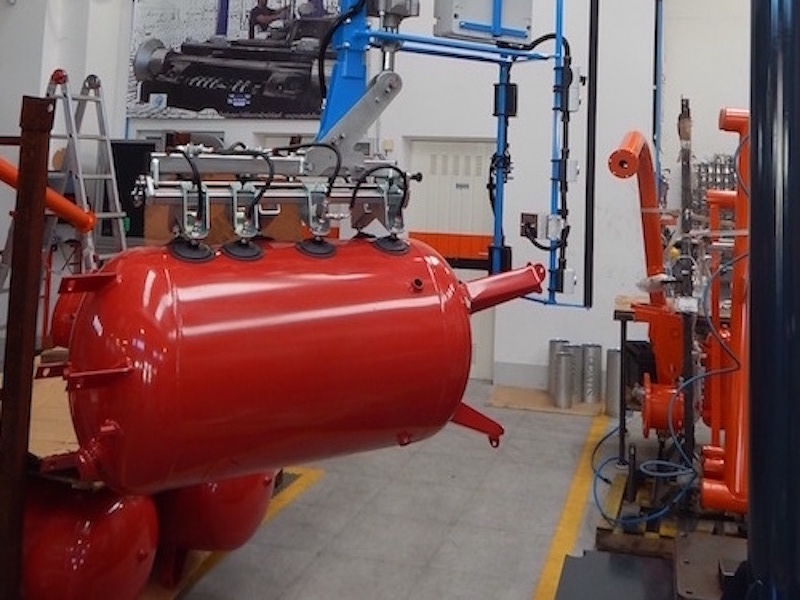

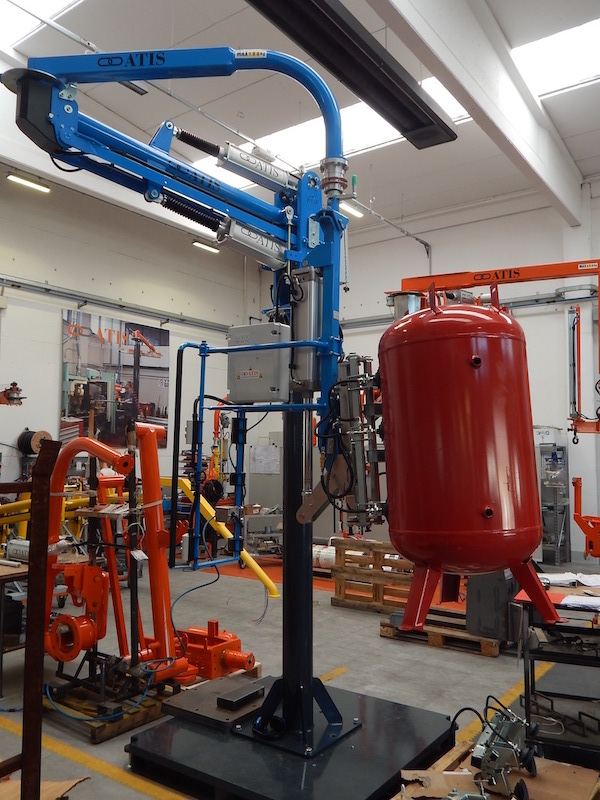

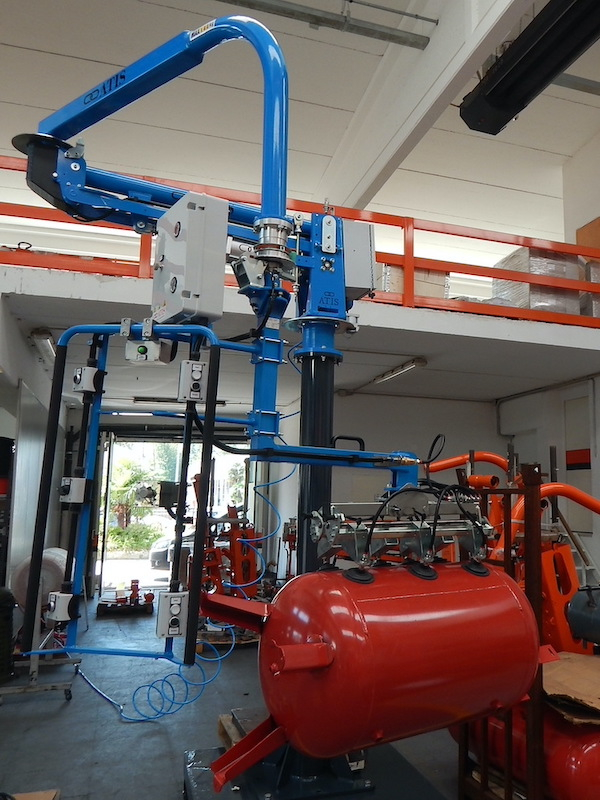

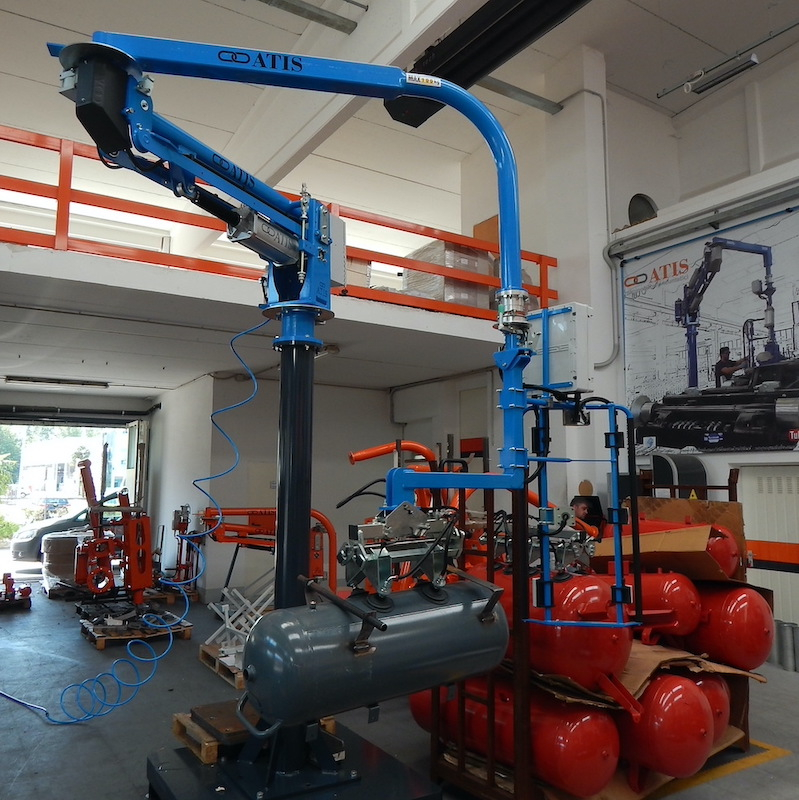

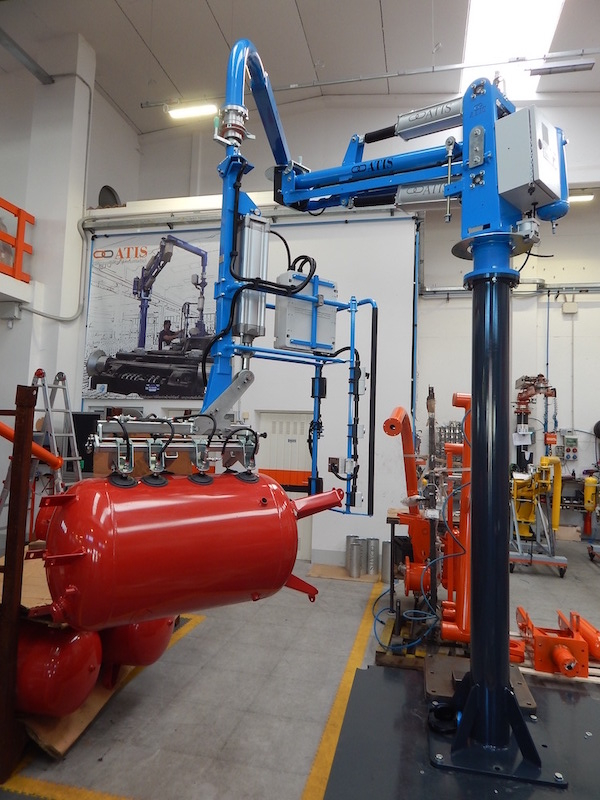

- vakuové uchopovací systémy (přísavky) – pro citlivou manipulaci bez poškození povrchu.
Technické řešení uchopovacího nástroje je vždy individuální – zákazník si může definovat počet přísavek, jejich velikost, typ i způsob jejich přestavení (manuální nebo pneumatické).
Manipulátory umožňují nejen zvedání a přenos, ale i pokročilé manipulace:
- překlápění břemen (např. o 90°),
- otáčení kolem vlastní osy (360°),
- manipulaci ve vodorovné i svislé poloze.
Pohyb a rotace břemen jsou zajištěny pomocí pneumatických válců nebo pneumatických motorů.
Manipulátory mohou být instalovány v různých variantách:
- sloupové statické,
- sloupové mobilní,
- podvěsné statické,
- podvěsné mobilní.
TAŽNÁ SÍLA, NOSNOST
Nosnost manipulátoru je vždy navrhována individuálně dle konkrétní aplikace.
Skutečný výkon závisí především na:
- hmotnosti a rozměrech břemene,
- jeho tvaru a těžišti,
- typu uchopovacího nástroje,
- požadovaném způsobu manipulace (zdvih, rotace, překlápění).
OVLÁDÁNÍ, KONTROLNÍ A BEZPEČNOSTNÍ PRVKY
Ovládání manipulátoru je realizováno pomocí ergonomické rukojeti, na které jsou umístěny všechny ovládací prvky.
Manipulátory jsou zpravidla vybaveny dvouúrovňovým ovládáním pro komfortní manipulaci v různých výškách (cca do 1700 mm).
V případě vyššího pracovního zdvihu může být zařízení vybaveno teleskopickou rukojetí, která umožňuje přizpůsobení pracovní polohy.
Zařízení zajišťuje plynulý pohyb bez rázů, což je zásadní pro bezpečnou manipulaci s objemnými a často citlivými břemeny.
PŘEDNOSTI
- Manipulace s těžkými a objemnými břemeny
- Přesné polohování a řízení pohybu
- Možnost rotace a překlápění
- Ergonomická práce bez fyzické zátěže
- Okamžitá odezva na pohyb
- Individuální přizpůsobení řešení
OBLASTI POUŽITÍ
- Výrobní závody – výroba bojlerů, nádrží a tanků
- Strojírenský průmysl – manipulace s válcovými díly
- Energetika – manipulace se zásobníky
- Logistická centra – manipulace s objemnými břemeny
- Montážní linky
HLEDÁTE JINÉ TECHNICKÉ ŘEŠENÍ ?
Navrhneme pro Vás manipulátor přesně podle Vašich požadavků – včetně uchopovacího nástroje, konstrukce a ergonomie ovládání.
|
ZÁKLADNÍ CHARAKTERISTIKY |
|
|
Typ |
Pneumatický průmyslový manipulátor
|
|
Popis |
Zařízení pro manipulaci s bojlery, tanky a nádržemi
|
|
Ovládání |
Ergonomická ovládací rukojeť |
|
Nosnost |
Dle konkrétní aplikace |
| Pracovní zdvih | Dle požadavků zákazníka |
| Způsob manipulace |
Zvedání, přenos, polohování, otáčení, překlápění
|
| Poloha břemene |
Svislá i vodorovná
|
| Provedení zařízení | Statické / mobilní |
|
UCHOPOVACÍ NÁSTROJ (GRIPPER) |
|
| Typ uchopení |
Pneumatické kleště / vakuové přísavky
|
| Provedení |
Individuální návrh
|
|
Počet přísavek
|
Dle aplikace
|
|
Nastavení přísavek
|
Manuální / pneumatické
|
|
Možnost rotace
|
Ano (360°)
|
|
Možnost překlápění
|
Ano (např. 90°)
|
|
KONSTRUKCE |
|
| Typ zařízení | Průmyslový manipulátor |
| Nosná konstrukce | Ocelová |
| Provedení instalace | Sloupová / podvěsná |
| Mobilita | Statické / mobilní provedení |
|
OVLÁDÁNÍ |
|
| Typ ovládání | Ruční |
| Ovládací prvky | Na rukojeti |
| Výškové úrovně ovládání | Ano |
| Volitelně | Teleskopická rukojeť |
|
PRACOVNÍ PODMÍNKY |
|
| Typ manipulace | Vertikální i horizontální |
| Provozní prostředí | Průmyslové provozy |
| Přizpůsobení zařízení | Individuální dle aplikace |
|
VARIANTY PROVEDENÍ |
|
| Sloupové | Statické / mobilní |
| Podvěsné | Statické / mobilní |
