Pneumatické manipulátory pro manipulaci s díly a komponenty kolejových vozidel
Formulář poptávky dočasně mimo provoz !!! Poptávky zasílejte na e.koncek@conncept.cz
Pneumatické průmyslové manipulátory slouží pro zvedání, přenášení, polohování, otáčení a překlápění dílů a komponentů kolejových vozidel, které není možné bezpečně a ergonomicky manipulovat ručně.
Manipulátory jsou navrhovány individuálně podle typu manipulovaných komponentů, jejich rozměrů, hmotnosti a požadovaného způsobu manipulace, což zajišťuje maximální přesnost, bezpečnost a efektivitu práce.
Zařízení je určeno především pro:
- manipulaci s díly kolejových vozidel (např. dveře, okna, konstrukční prvky),
- přenos břemen mezi jednotlivými pracovišti,
- překlápění a otáčení komponentů během výroby a montáže,
- přesné osazování dílů do konstrukcí vozidel.
Více technických informací nalezenete na našich webových stránkách, zaměřených na průmyslové manipulátory (www.prumyslovemanipulatory.cz).
Číst více
Máte zájem o produkt?
POPIS
Průmyslové manipulátory umožňují bezpečnou, rychlou a ergonomickou manipulaci s rozměrnými i citlivými díly. Základní funkcí zařízení je vyvážení břemene do tzv. beztížného stavu, což umožňuje obsluze manipulovat s komponenty bez fyzické námahy a s maximální kontrolou.
Manipulátory jsou vybaveny uchopovacím nástrojem (gripperem), který je vždy navržen individuálně podle konkrétní aplikace.

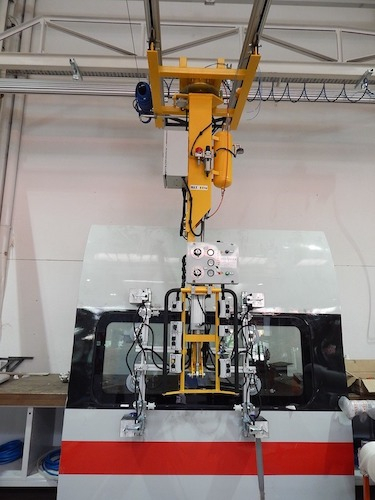

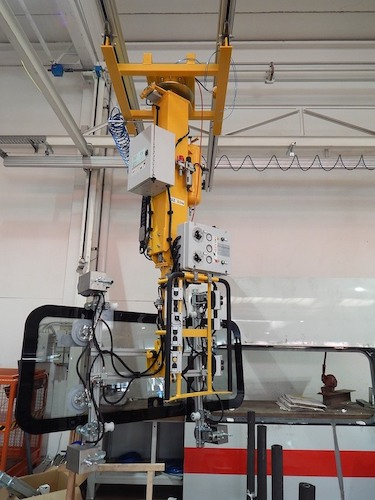

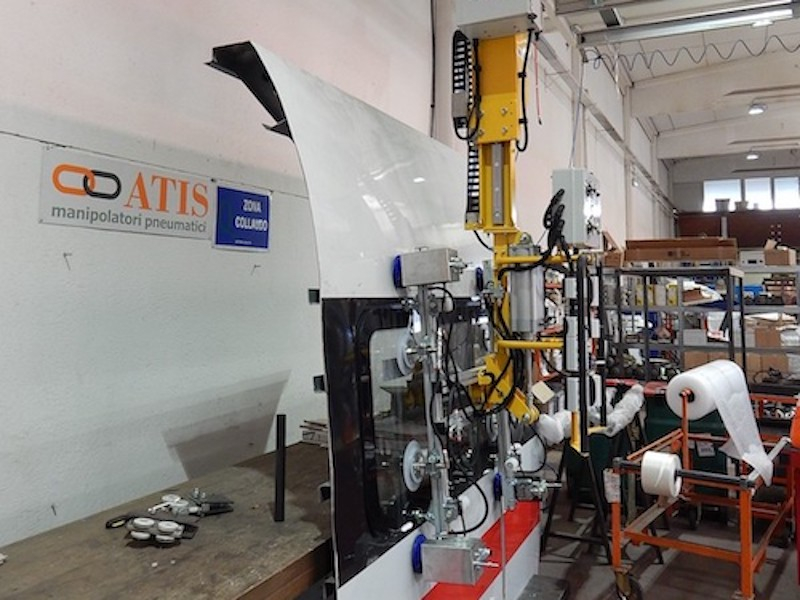

V případě manipulace s díly kolejových vozidel se nejčastěji využívají vakuové uchopovací systémy s přísavkami, které umožňují bezpečné uchopení bez poškození povrchu komponentů, zejména u skleněných nebo lakovaných částí.
Technické řešení uchopovacího nástroje je plně přizpůsobitelné:
- počet přísavek,
- velikost přísavek,
- typ přísavek,
- způsob nastavení (manuální / pneumatický).
Každá přísavka může být vybavena samostatným ventilem, což umožňuje flexibilní přizpůsobení dle tvaru a velikosti manipulovaného dílu.
Manipulátory umožňují různé typy manipulace:
- překlápění dílů (např. o 90°),
- otáčení komponentů (až 360°),
- manipulaci ve svislé i vodorovné poloze.
Pohyb a polohování břemen zajišťují pneumatické válce nebo pneumatické motory.
Manipulátory jsou dodávány v různých provedeních:

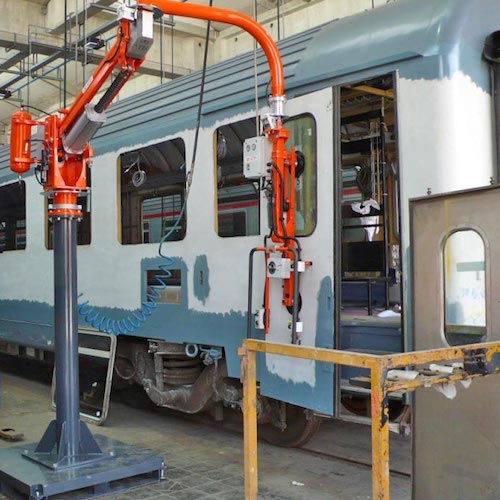

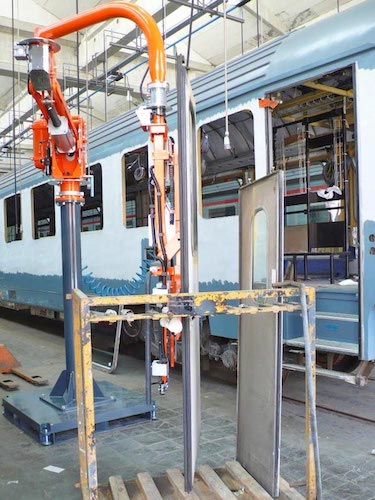

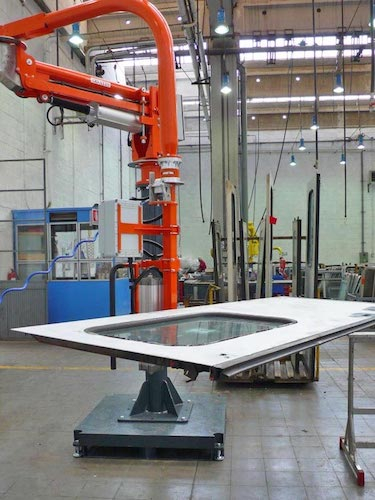

- sloupové statické,
- sloupové mobilní,

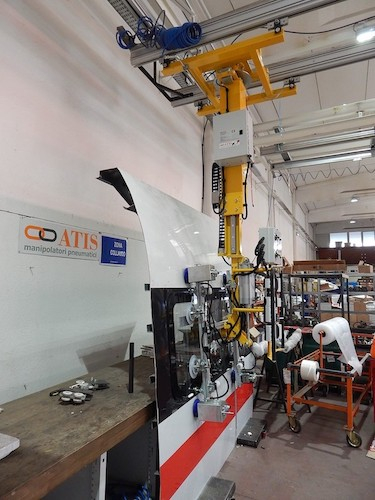

- podvěsné statické,
- podvěsné mobilní.
TAŽNÁ SÍLA, NOSNOST
Nosnost manipulátoru je vždy navržena individuálně dle konkrétní aplikace.
Skutečný výkon zařízení závisí především na:
- hmotnosti a rozměrech komponentu,
- jeho konstrukci a těžišti,
- typu uchopovacího nástroje,
- požadovaném způsobu manipulace.
OVLÁDÁNÍ, KONTROLNÍ A BEZPEČNOSTNÍ PRVKY
Ovládání manipulátoru je realizováno pomocí ergonomické rukojeti, na které jsou umístěny všechny ovládací prvky.
Manipulátory jsou standardně vybaveny dvouúrovňovým ovládáním pro komfortní práci v různých výškách (cca do 1700 mm).
V případě vyššího pracovního zdvihu může být zařízení vybaveno teleskopickou rukojetí, která umožňuje přizpůsobení pracovní polohy.
Zařízení zajišťuje plynulý pohyb bez rázů, což je zásadní pro bezpečnou manipulaci s přesnými nebo citlivými komponenty.
PŘEDNOSTI
- Přesná manipulace s rozměrnými díly
- Bezpečné uchopení citlivých komponentů
- Možnost otáčení a překlápění
- Ergonomická práce bez fyzické zátěže
- Okamžitá odezva na pohyb
- Individuální přizpůsobení řešení
OBLASTI POUŽITÍ
- Výroba kolejových vozidel
- Montážní linky
- Výroba karoserií a komponentů
- Strojírenské provozy
- Logistická centra
HLEDÁTE JINÉ TECHNICKÉ ŘEŠENÍ ?
Navrhneme pro Vás manipulátor přesně podle Vašich požadavků – včetně uchopovacího nástroje, konstrukce a ergonomie ovládání.
|
ZÁKLADNÍ CHARAKTERISTIKY |
|
|
Typ |
Pneumatický průmyslový manipulátor |
|
Popis |
Zařízení pro manipulaci s díly a komponenty kolejových vozidel
|
|
Ovládání |
Ergonomická ovládací rukojeť |
|
Nosnost |
Dle konkrétní aplikace |
| Pracovní zdvih | Dle požadavků zákazníka |
| Způsob manipulace |
Zvedání, přenos, polohování, otáčení, překlápění
|
| Poloha břemene | Svislá i vodorovná |
| Provedení zařízení | Statické / mobilní |
|
UCHOPOVACÍ NÁSTROJ (GRIPPER) |
|
| Typ uchopení |
Vakuový (přísavky) / individuální řešení
|
| Počet přísavek | Dle aplikace |
| Velikost přísavek | Dle břemene |
| Typ přísavek | Dle povrchu |
| Nastavení | Manuální / pneumatické |
| Možnost otáčení | Ano (až 360°) |
| Možnost překlápění | Ano (např. 90°) |
|
KONSTRUKCE |
|
| Typ zařízení | Průmyslový manipulátor |
| Nosná konstrukce | Ocelová |
| Provedení instalace | Sloupová / podvěsná |
| Mobilita | Statické / mobilní provedení |
|
OVLÁDÁNÍ |
|
| Typ ovládání | Ruční |
| Ovládací prvky | Na rukojeti |
| Výškové úrovně ovládání | Ano |
| Volitelně | Teleskopická rukojeť |
|
PRACOVNÍ PODMÍNKY |
|
| Typ manipulace | Vertikální i horizontální |
| Provozní prostředí | Průmyslové provozy |
| Přizpůsobení zařízení | Individuální dle aplikace |
|
VARIANTY PROVEDENÍ |
|
| Sloupové | Statické / mobilní |
| Podvěsné | Statické / mobilní |
